Tubos de haz de microtubos

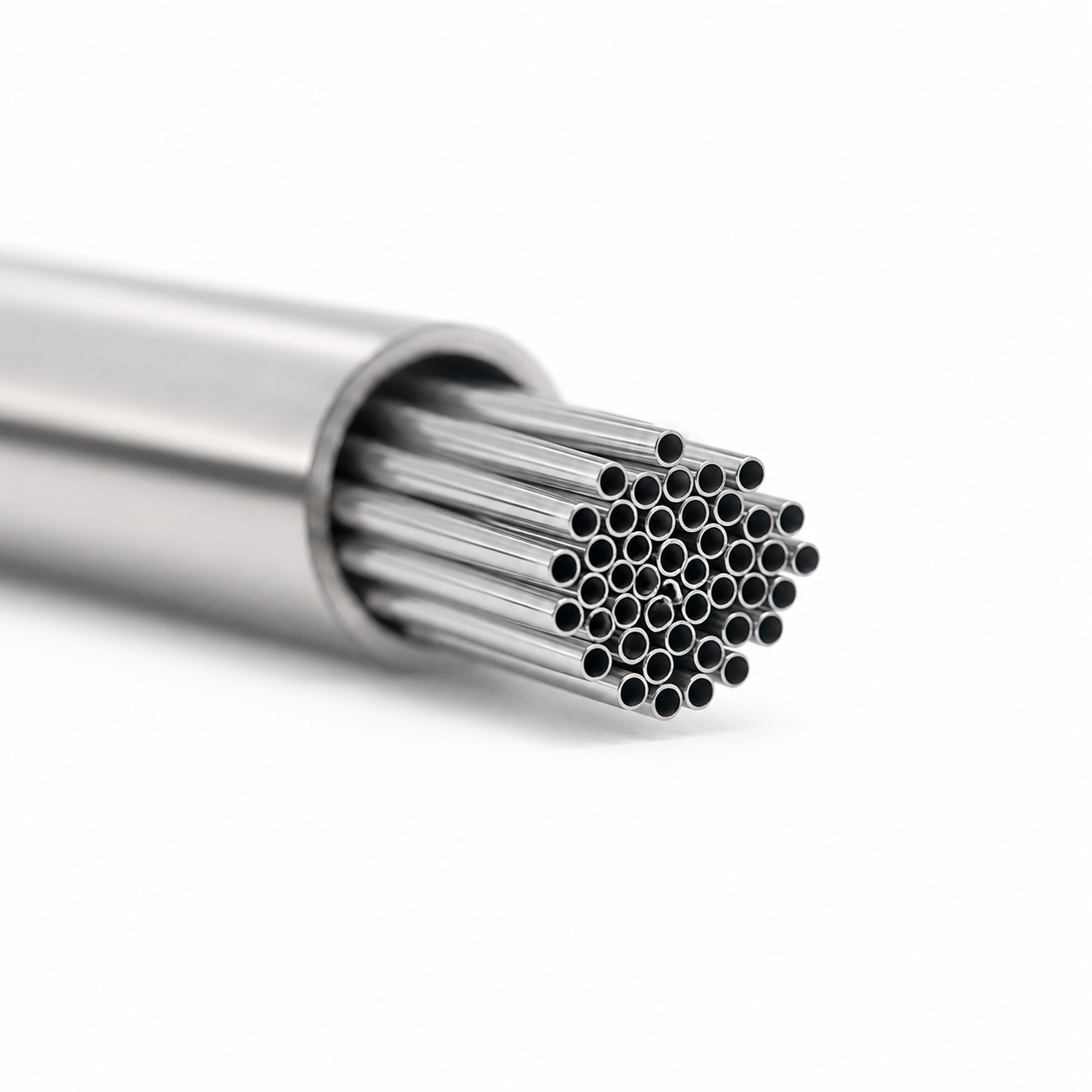

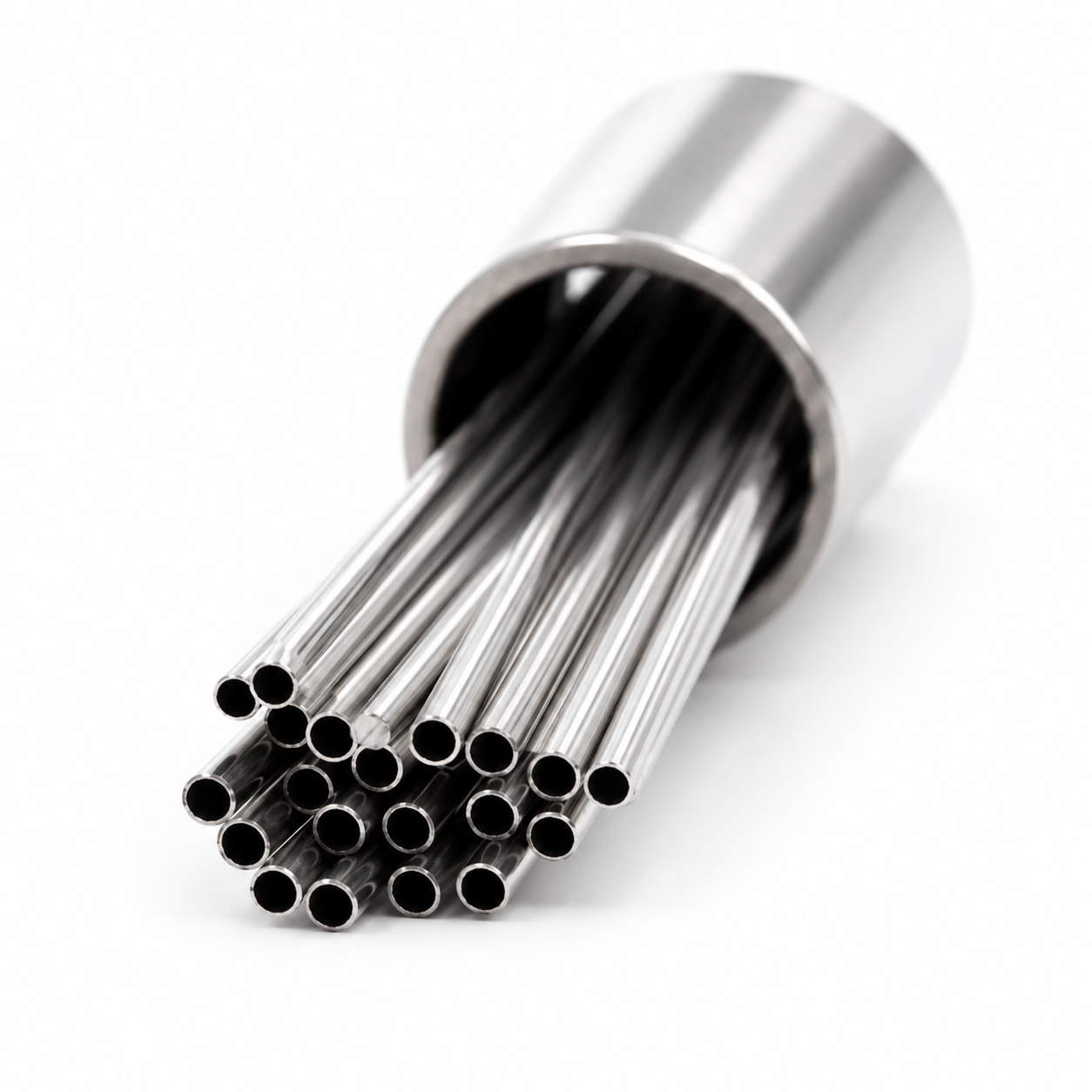

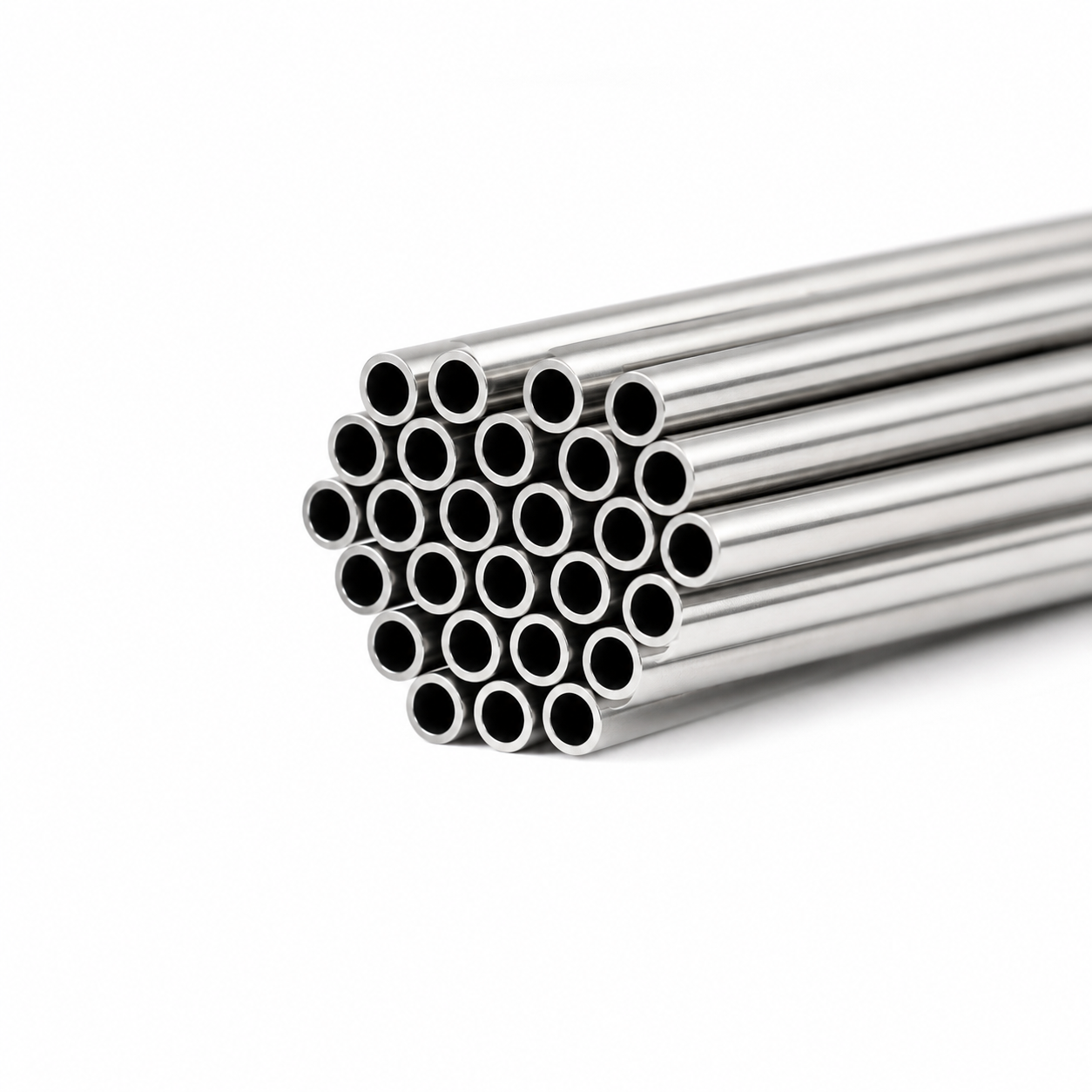

Los tubos de haz de microtubos son tubos de precisión de diámetro pequeño diseñados para núcleos de intercambiadores de calor de microtubos compactos. Estos tubos están dispuestos en densos haces de tubos y conectados con placas de tubos, lo que permite que un fluido fluya dentro de los tubos mientras que otro fluido fluye a través de la superficie exterior. Esta configuración facilita una transferencia de calor eficiente en diseños que requieren dimensiones compactas y peso reducido. Huashang Steel suministra microtubos de precisión fabricados con acero inoxidable, aleaciones de níquel, titanio y aleaciones especiales para sistemas de gestión térmica que exigen un tamaño compacto, resistencia a alta presión, resistencia a la corrosión y rendimiento estable.

Ventajas clave de los tubos de haz de microtubos

Características dimensionales y de superficie

Estos microtubos presentan una alta precisión dimensional, una superficie interior lisa y un espesor de pared uniforme. Los extremos de los tubos están cortados a escuadra, desbarbados, libres de rebabas y limpios, lo que los deja listos para el montaje inmediato. Hay múltiples opciones de acabado de superficie disponibles para cumplir con los requisitos de aplicaciones específicas.

Flexibilidad de rendimiento y aplicaciones

Las longitudes de los tubos se pueden personalizar para adaptarse a haces de tubos, tubos en espiral, tubos cortados a medida, secciones de tubos rectos y desarrollo de prototipos. Se admiten pedidos de muestra y de bajo volumen. Los tubos son adecuados para aplicaciones de alta presión y ofrecen opciones de materiales para altas temperaturas. Su diseño compacto y liviano contribuye a la eficiencia general del sistema.

Especificaciones técnicas y rango de tamaños

Opciones de materiales para tubos de haz de microtubos

Acero inoxidable : TP304, TP304L, TP304H, TP304LN, TP316/TP316L, TP316H, TP316Ti, TP316LN, TP321, TP321H, TP317, TP317L, TP347, TP347H, TP310S, TP310H, TP904L, 254Mo, S30432, S31042, N08367, 253Ma, S30815, S38810

Acero dúplex y súper dúplex : S31500, S32101, S32003, S32304, S31803, S32205, S32750, S32760

Hastelloy : Aleación B/N10001, Aleación B2/N10665, Aleación B3/N10675, Aleación C4/N06455, Aleación C22/N06022, Aleación C276/N10276, Aleación C2000/N06200.

Inconel : Aleación 600/N06600, Aleación 601/N06601, Aleación 617/N06617, Aleación 625/N06625, Aleación 718/N07718, Aleación X/N06002, Aleación X-750/N07750.

Incoloy : Aleación 800/N08800, Aleación 800H/N08810, Aleación 800HT/N08811, Aleación 825/N08825, Aleación 925/N09925, Aleación 926/N08926.

Monel : Aleación 400/N04400, Aleación K500/N05500

Níquel : Ni 200 (N02200, N6), Ni 201 (N02201, N5)

Titanio : TA1 (Gr.1), TA2 (Gr.2), TA3

Aleaciones de titanio : TA9/TA9-1, TA10, TC4 (Gr.5)

Medidas de inspección y control de calidad

Todos los tubos del haz de microtubos se someten a una inspección exhaustiva para respaldar aplicaciones de intercambiadores de calor de alto rendimiento. Los procedimientos de inspección incluyen inspección dimensional del diámetro exterior, diámetro interior, espesor de pared y longitud; inspección visual en busca de defectos superficiales, rayones, abolladuras y deformaciones; inspección de los extremos de los tubos en busca de rebabas, grietas y calidad de corte; inspección de rectitud; e inspección de limpieza.

Los métodos de prueba no destructivos incluyen pruebas de corrientes parásitas, pruebas ultrasónicas, pruebas de fugas de aire bajo agua y pruebas de presión hidrostática. Las pruebas adicionales incluyen verificación de materiales PMI, prueba de tracción, prueba de dureza, prueba de composición química e inspección de rugosidad de la superficie. La inspección final del 100% antes del envío está disponible cuando sea necesario. Se proporcionan certificados de materiales EN 10204 3.1.

Aplicaciones de los tubos de haz de microtubos

Los tubos de haz de microtubos se utilizan en núcleos de intercambiadores de calor de microtubos y en intercambiadores de calor de carcasa y tubos de microtubos en múltiples industrias. Las aplicaciones específicas incluyen enfriadores de aire de purga aeroespacial, sistemas de control ambiental de aeronaves, radiadores e intercoolers de carreras automotrices de alto rendimiento, enfriadores de aceite-aire y aceite-líquido, recuperadores criogénicos, sistemas de gestión térmica de GNL e hidrógeno, intercambiadores de calor de CO2 supercrítico, intercambiadores de calor nucleares modulares, condensadores y evaporadores, intercambiadores de calor de materiales de cambio de fase, sistemas de enfriamiento de vehículos militares y de defensa, sistemas de intercambio de calor de alta temperatura y propulsión espacial, e intercambiadores de calor compactos líquido-líquido.

Preguntas frecuentes

¿Cuál es la cantidad mínima de pedido para haces de microtubos?

Se admiten pedidos de muestra y de bajo volumen para adaptarse al desarrollo de prototipos y a los requisitos de producción a pequeña escala.

¿Pueden proporcionar longitudes y acabados de extremos de tubos personalizados?

Sí, las longitudes de los tubos se pueden personalizar según los dibujos del cliente para haces de tubos, tubos enrollados, tubos cortados a medida y secciones de tubos rectos. Hay varios acabados de extremos de tubos disponibles, incluidos extremos cortados a escuadra, desbarbados, sin rebabas y limpios, listos para ensamblar.

¿Qué certificaciones están disponibles para estos microtubos?

Los certificados de material EN 10204 3.1 se proporcionan con todos los pedidos. Los informes de pruebas completos están disponibles a pedido.

¿Qué materiales son adecuados para aplicaciones de alta temperatura y alta presión?

Las opciones de materiales para altas temperaturas incluyen grados de acero inoxidable como TP304H, TP316H, TP321H, TP310S y TP310H, así como aleaciones de níquel como Inconel 600, Inconel 601, Inconel 625 y aleaciones Hastelloy. Estos materiales son adecuados para aplicaciones de alta presión.
