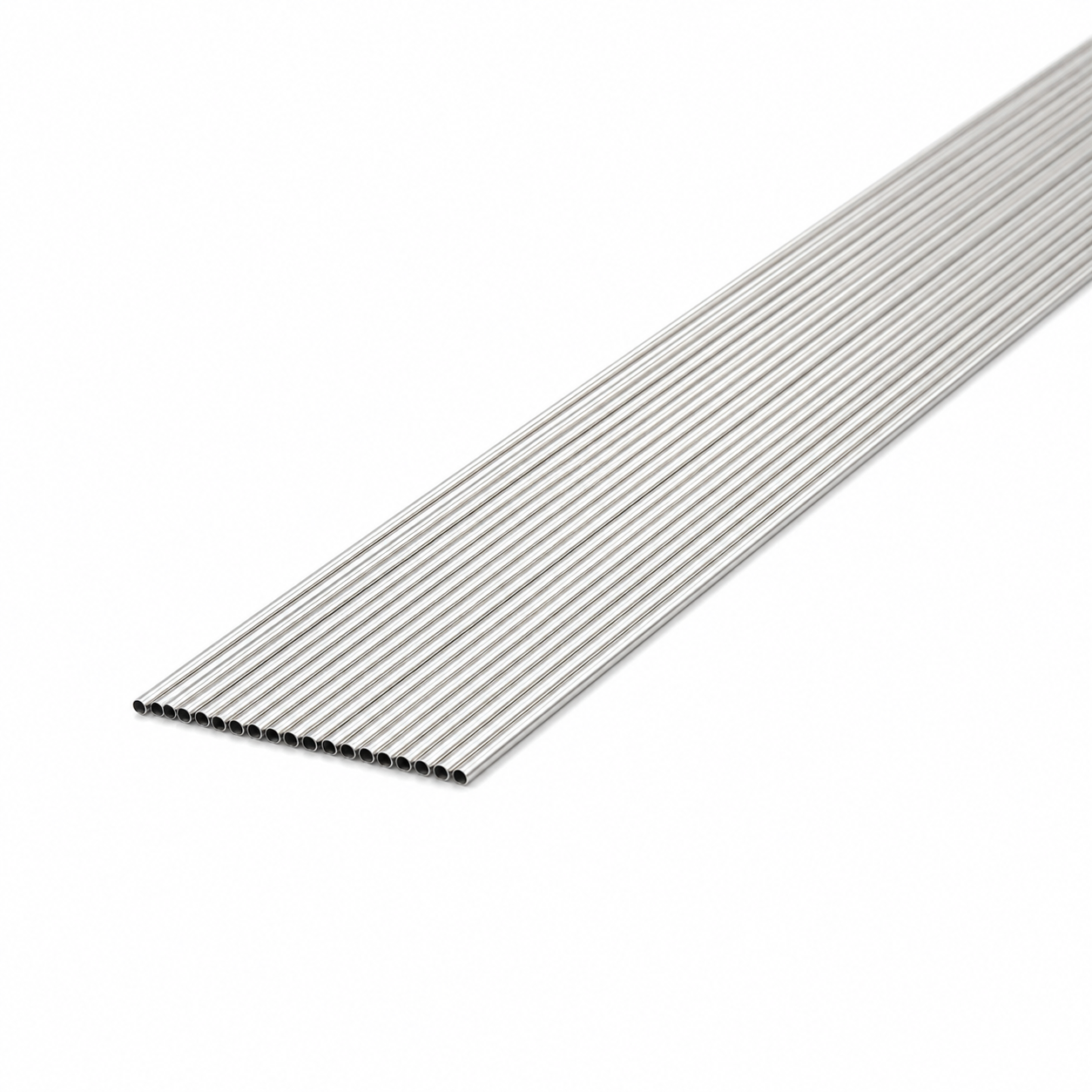

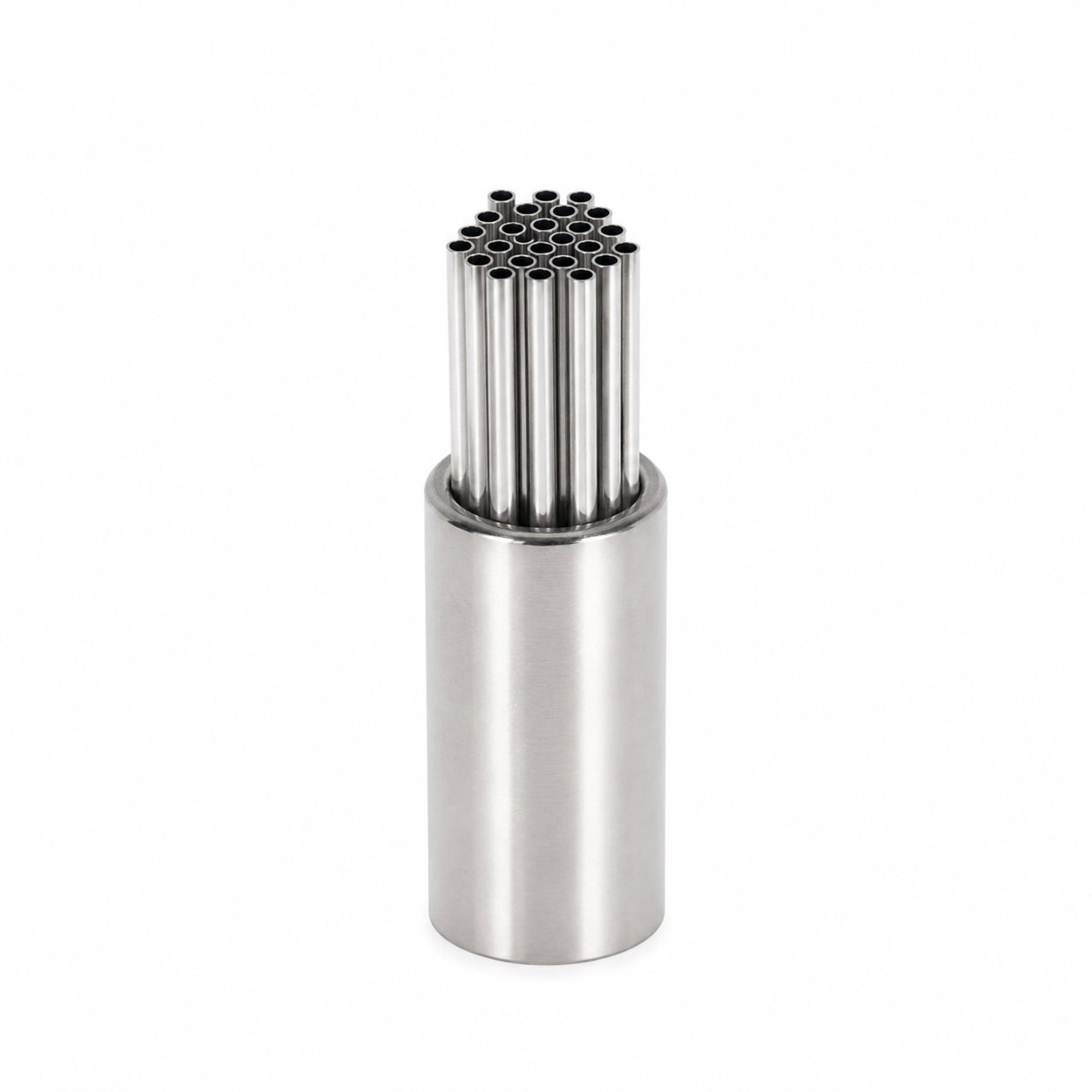

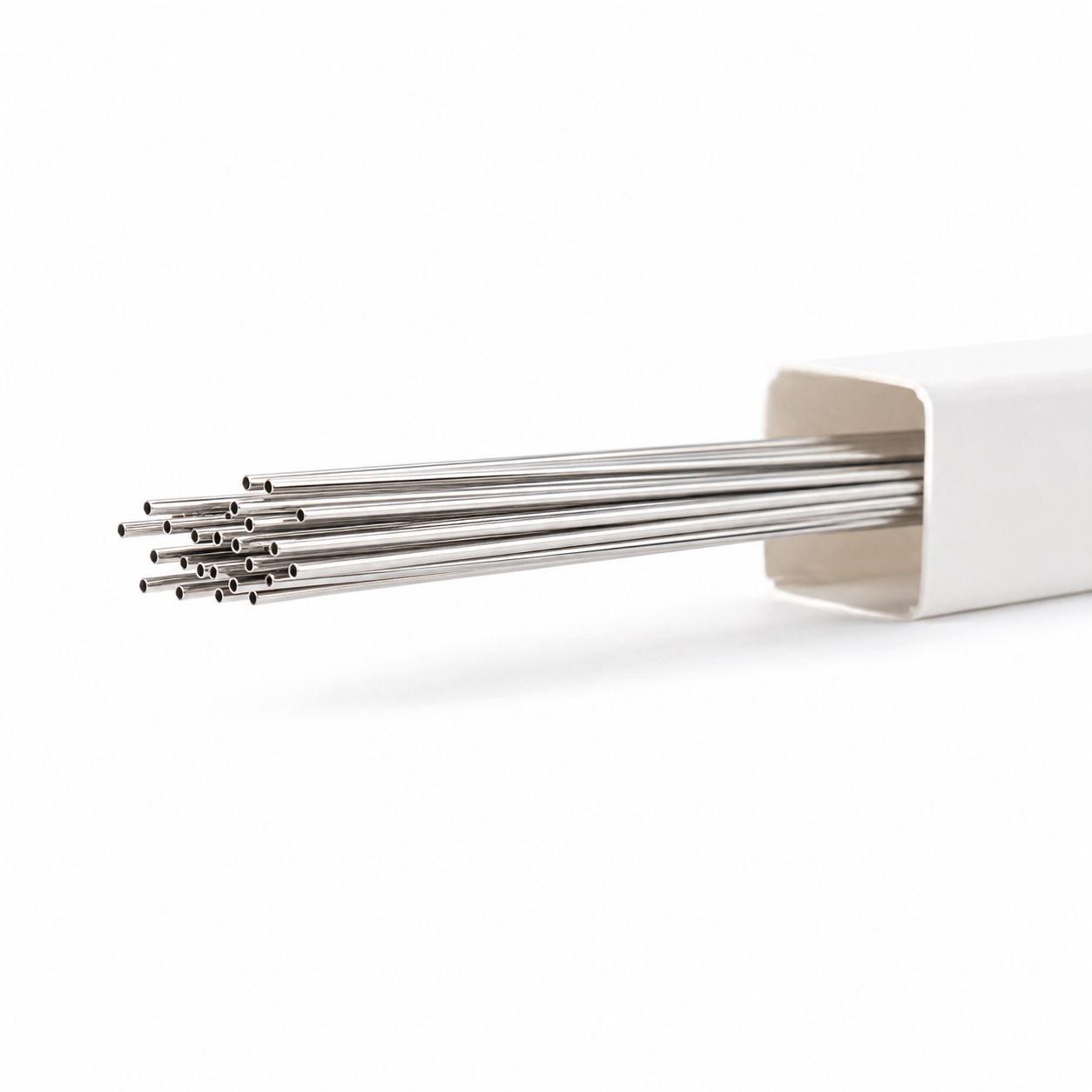

Los tubos centrales de intercambiadores de calor de microtubos son tubos de precisión de pequeño diámetro diseñados para núcleos de intercambiadores de calor compactos y de alto rendimiento. En configuraciones típicas, cientos o miles de estos microtubos se ensamblan entre placas de tubos para formar núcleos de transferencia de calor. Un fluido fluye dentro de los tubos mientras que otro fluido fluye por el exterior. El pequeño diámetro del tubo crea una alta relación superficie-volumen, lo que permite el rendimiento térmico en estructuras compactas y livianas. Estos tubos satisfacen las necesidades de adquisición comercial en múltiples sectores industriales.
Los tubos centrales de microtubos permiten a los fabricantes de intercambiadores de calor construir núcleos de intercambiadores de calor más pequeños y livianos en comparación con los diseños de tubos convencionales de gran diámetro. Esta característica admite aplicaciones en el sector aeroespacial, carreras, defensa, sistemas térmicos compactos y refrigeración de alto rendimiento.
El pequeño diámetro exterior de los microtubos aumenta la superficie de transferencia de calor dentro de un volumen limitado. Esta característica contribuye a mejorar la eficiencia de la transferencia de calor y respalda diseños compactos de intercambiadores de calor.
El control preciso del diámetro interior, el espesor de la pared, la redondez y el acabado de la superficie interior ayuda a mantener un flujo de fluido suave. Esta característica beneficia a los radiadores, intercoolers, enfriadores de aceite, condensadores, evaporadores y sistemas de refrigeración del lado del aire.
Los microtubos funcionan como pequeños recipientes a presión dentro de los núcleos del intercambiador de calor. Con una selección de materiales adecuada, control del espesor de la pared y pruebas de presión, funcionan en intercambiadores de calor de alta presión, sistemas de CO₂ supercríticos, sistemas de hidrógeno y sistemas de gestión térmica aeroespacial.
Los microtubos de aleación de níquel, incluidos Inconel 625, Inconel 600, Inconel 601, Incoloy 800, Incoloy 825 y Hastelloy C276, proporcionan resistencia a altas temperaturas, resistencia a la oxidación y a la corrosión para intercambiadores de calor de alta temperatura.
Los microtubos de acero inoxidable 316L y aleación de níquel funcionan en recuperadores criogénicos, sistemas de GNL, sistemas de enfriamiento de hidrógeno e intercambiadores de calor de baja temperatura. Ofrecen dureza a bajas temperaturas, superficies internas limpias y rendimiento a prueba de fugas.
Dependiendo del fluido de trabajo y del entorno, se puede seleccionar acero inoxidable, acero inoxidable dúplex, aleación de níquel o titanio para resistir la corrosión del petróleo, gas, refrigerante, agua de mar, medios químicos, refrigerantes y fluidos criogénicos.
Los tubos centrales de los intercambiadores de calor de microtubos requieren consistencia dimensional para el ensamblaje de placas de tubos, soldadura, sellado u otros procesos de unión. La producción se centra en una estricta tolerancia del diámetro exterior, un espesor de pared estable, rectitud, extremos sin rebabas y una condición de superficie limpia.
 |  |  |
Parámetro | Rango |
|---|---|
sobredosis | 0,2 - 6,0 milímetros |
peso | 0,02 - 1,50 milímetros |
Longitud | ≤12 metros |
Longitud de la bobina | ≤ 500 metros |
Los tipos disponibles incluyen formas rectas y en espiral. La fabricación se puede realizar según el dibujo o la muestra. Las condiciones de entrega incluyen varios tratamientos térmicos (recocido/BA/tratado con solución, liberación de tensión, QT), niveles de dureza del material (endurecido en frío, semiendurecido, 1/4 endurecido, blando) y condiciones de la superficie (decapado, pasivado, brillante, esmerilado, pulido, limpio, nivel sanitario).
Material | Aplicaciones adecuadas |
|---|---|
Acero inoxidable 304 / 304L | Sistemas de refrigeración generales, intercambiadores de calor compactos, entornos de baja corrosión. |
Acero inoxidable 316L. | Servicio criogénico, enfriadores de aceite, condensadores, evaporadores, sistemas relacionados con el hidrógeno, núcleos de intercambiadores de calor limpios |
Acero inoxidable 321 | Intercambiadores de calor de alta temperatura y aplicaciones resistentes a la oxidación. |
Acero inoxidable 310S. | Sistemas de transferencia de calor a alta temperatura. |
Dúplex 2205 | Alta resistencia y resistencia a la corrosión por cloruros. |
Súper Dúplex 2507 | Agua de mar, alta mar y entornos de corrosión severa |
Acero inoxidable 904L | Ambientes de intercambiadores de calor químicos y ácidos fuertes |
Inconel 625 | Alta presión, alta temperatura, aeroespacial, CO₂ supercrítico, enfriadores de aire de purga |
Inconel 600 / 601 | Intercambiadores de calor resistentes a la oxidación de alta temperatura |
Incoloy 800 / 825 | Intercambiadores de calor de fluidos corrosivos y de alta temperatura. |
Hastelloy C276 | Corrosión severa, procesamiento químico, intercambiadores de calor resistentes a los ácidos. |
Titanio Grado 2 / Grado 5 | Aplicaciones de intercambiadores de calor ligeros, de agua de mar, químicos y aeroespaciales |
Estos tubos sirven como tubos centrales de transferencia de calor en radiadores, intercoolers de aire refrigerante y enfriadores de aceite para sistemas de aceite lubricante, aceite hidráulico y fueloil. También operan en intercambiadores de calor aceite-aire, intercambiadores de calor de alta presión/alta temperatura, recuperadores criogénicos y enfriadores de aire de purga para sistemas aeroespaciales. Las aplicaciones adicionales incluyen condensadores y evaporadores para sistemas de refrigeración, intercambiadores de calor de materiales de cambio de fase para almacenamiento de energía térmica e intercambiadores de calor de carcasa y tubos de microtubos para transferencia de calor líquido-líquido, gas-líquido, alta presión, alta temperatura y criogénica.
 |  |  |
 |  |  |
 |  |  |
Artículo de inspección | Objetivo |
|---|---|
Inspección de diámetro exterior | Garantiza un montaje y sellado precisos de la placa tubular |
Inspección de identificación | Garantiza un caudal estable y una baja caída de presión |
Inspección del espesor de la pared | Garantizar resistencia a la presión y consistencia dimensional. |
Inspección de redondez | Mejore la precisión del ensamblaje y la estabilidad del flujo. |
Inspección de rectitud | Asegúrese de que el conjunto del haz de tubos sea suave |
Inspección de longitud | Cumplir con los requisitos de diseño de placas tubulares y de corte a medida |
Inspección de superficie | Compruebe rayones, abolladuras, oxidación, picaduras y manchas. |
Limpieza de la superficie interior | Reducir la contaminación, el bloqueo y el riesgo de falla del sistema |
Inspección de rebabas | Asegúrese de que los extremos de los tubos estén libres de rebabas durante el montaje y la soldadura. |
Prueba PMI | Verificar el grado del material |
Prueba de composición química | Confirmar el cumplimiento material |
Prueba mecánica | Compruebe la resistencia a la tracción, el límite elástico y el alargamiento. |
Prueba de dureza | Confirmar la condición del material cuando sea necesario |
Prueba de presión hidrostática | Verificar la resistencia a la presión |
Prueba de presión de aire | Comprobar el riesgo de fugas |
Prueba de corrientes de Foucault | Detectar defectos superficiales y cercanos a la superficie |
Pruebas ultrasónicas | Detectar defectos internos cuando corresponda |
Inspección de embalaje limpio | Garantice una entrega libre de aceite, polvo, tapada y protegida |
Los tubos centrales del intercambiador de calor de microtubos se suministran de acuerdo con los dibujos, muestras o especificaciones técnicas del cliente. Están disponibles tanto pedidos de prueba de lotes pequeños como producción en masa. Las formas de suministro incluyen microtubos de longitud recta, cortados a medida, estirados con precisión y de pared delgada con extremos sin rebabas, limpios y tapados. Los servicios de procesamiento personalizados incluyen corte, corte por láser, soldadura por láser, doblado, bobinado, esmerilado, pulido, limpieza, conformado de extremos, conformado hidráulico, abocardado, bridado, biselado, desbarbado, ranurado, laminado de roscas, perforación, tapas, mecanizado CNC y perforación por electroerosión.
Los microtubos rectos están disponibles en longitudes de hasta 12 metros. Los microtubos enrollados se pueden suministrar en longitudes de hasta 500 metros.
El acero inoxidable Super Duplex 2507 y el titanio Grado 2/Grado 5 son adecuados para aplicaciones de agua de mar y costa afuera debido a sus propiedades de resistencia a la corrosión.
Los tratamientos térmicos disponibles incluyen recocido/BA, tratamiento con solución, liberación de tensión y QT (templado y revenido). Las opciones de dureza del material incluyen condiciones endurecidas en frío, semiendurecidas, 1/4 endurecidas y blandas.
