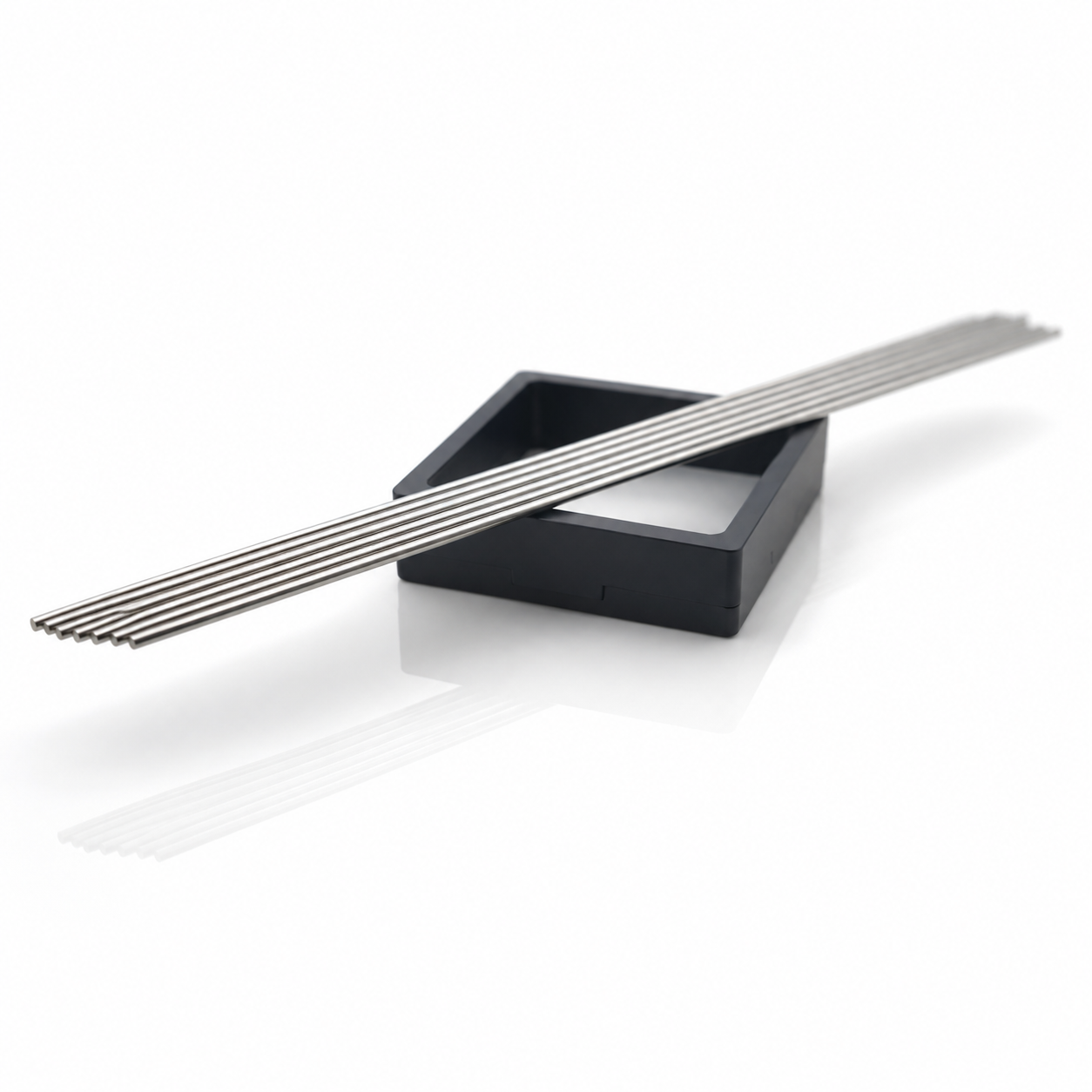

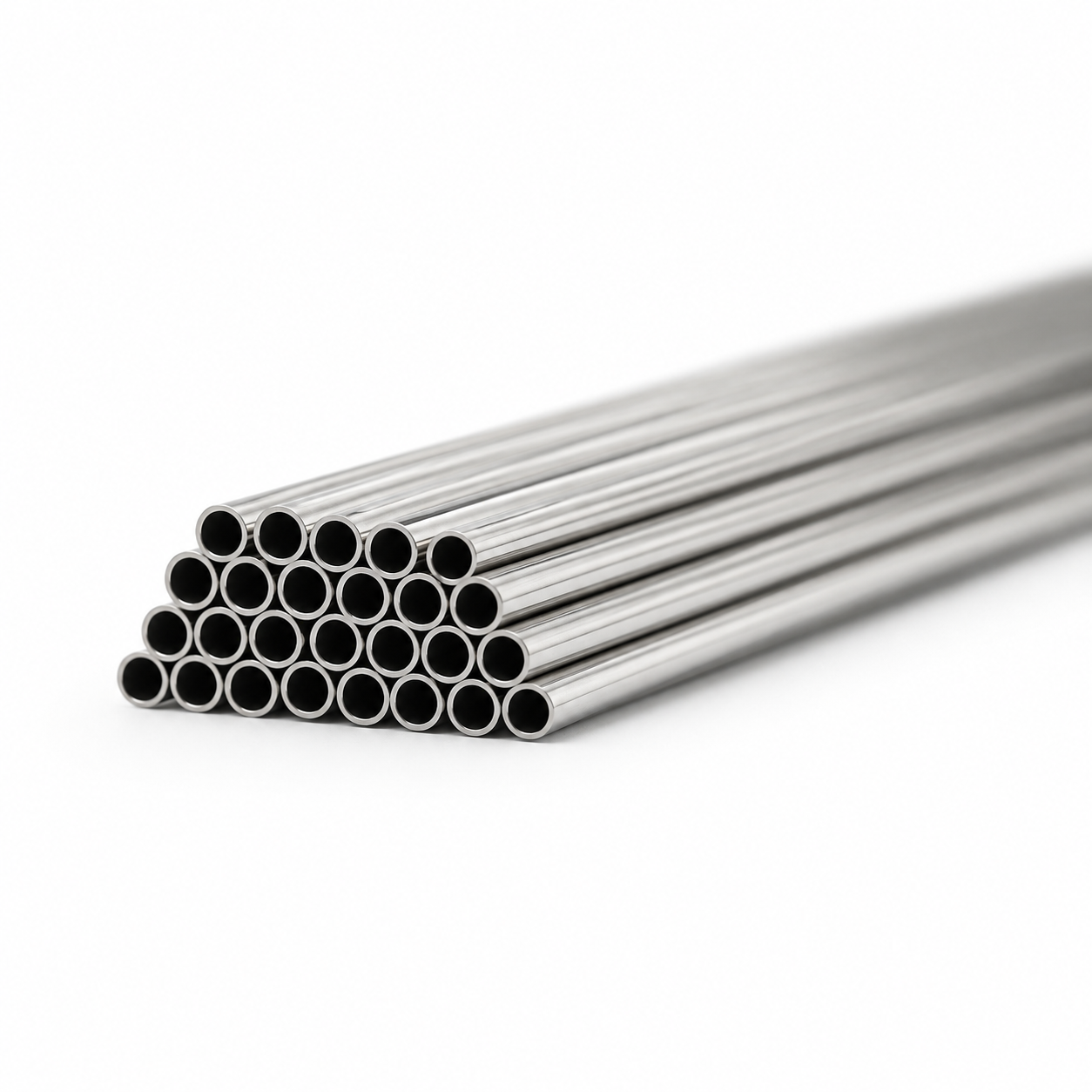

Los microtubos de pared delgada para intercambiadores de calor compactos son tubos de precisión de pequeño diámetro diseñados para sistemas de gestión térmica que requieren un diseño que ahorre espacio, peso reducido y eficiencia mejorada. Estos tubos proporcionan una mayor superficie de transferencia de calor dentro de un volumen más pequeño en comparación con los tubos intercambiadores de calor convencionales, lo que permite a los fabricantes desarrollar intercambiadores de calor con estructuras compactas, menor peso total y mejor rendimiento del sistema.
Estos tubos funcionan como tubos centrales, tubos de haz de tubos o canales de transferencia de calor en varios diseños de intercambiadores de calor compactos. Se fabrican según los planos del cliente, los requisitos de presión, las temperaturas de funcionamiento y las especificaciones de los medios fluidos.
 | |  |
El diámetro pequeño y la construcción de paredes delgadas permiten diseños de intercambiadores de calor más compactos, lo que reduce el tamaño y el peso general del sistema. Esto es particularmente beneficioso para aplicaciones con limitaciones de espacio y peso.
El fino espesor de la pared y el pequeño diámetro interno promueven una transferencia de calor eficiente entre fluidos, lo que contribuye a mejorar el rendimiento térmico de todo el sistema.
El control preciso de las dimensiones del diámetro interno garantiza características de flujo consistentes y una caída de presión predecible en todo el haz de tubos.
Estos tubos presentan un espesor de pared uniforme y una alta concentricidad. Se producen con tolerancias dimensionales estrictas, lo que permite un corte libre y un montaje preciso en placas de tubos y núcleos de intercambiadores de calor.
Los tubos son adecuados para su uso en aplicaciones de alta presión y alta temperatura, así como en entornos criogénicos, cuando se fabrican con materiales adecuados.
Disponibles en una variedad de aleaciones resistentes a la corrosión, estos tubos pueden resistir la exposición a diversos medios fluidos y condiciones ambientales.
Parámetro | Rango |
|---|---|
Diámetro exterior (DE) | 0,2 - 6,0 milímetros |
Espesor de pared (PE) | 0,02 - 1,50 milímetros |
Longitud recta máxima | ≤ 12 metros |
Longitud máxima de la bobina | ≤ 500 metros |
Formularios disponibles | Recto, Bobina, Fabricado según dibujo o muestra |
Tratamiento térmico: recocido/BA/tratado con solución, liberación de tensión, QT
Dureza del material: endurecido en frío, semitemplado, 1/4 endurecido, blando
Estado de la superficie: Decapado, pasivado, brillante, esmerilado, pulido, limpio, nivel sanitario
 |  |  |
 |  |  |
 |  |  |
Ofrecemos microtubos de pared delgada en una amplia gama de materiales:
Acero inoxidable: TP304, TP304L, TP304H, TP304LN, TP316/TP316L, TP316H, TP316Ti, TP316LN, TP321, TP321H, TP317, TP317L, TP347, TP347H, TP310S, TP310H, TP904L, 254Mo, S30432, S31042, N08367, 253Ma S30815, S38810
Acero dúplex y súper dúplex: S31500, S32101, S32003, S32304, S31803, S32205, S32750, S32760
Aleaciones de níquel: Hastelloy, Inconel, Incoloy, Monel y grados de níquel puro
Titanio y aleaciones de titanio: TA1 (Gr.1), TA2 (Gr.2), TA3, TA9/TA9-1, TA10, TC4 (Gr.5)
Estos microtubos se utilizan en diversas aplicaciones industriales:
Intercambiadores de calor compactos y núcleos de intercambiadores de calor de microtubos
Radiadores, intercoolers y enfriadores de aceite.
Intercambiadores de calor aceite-aire
Intercambiadores de calor de alta presión y alta temperatura.
Recuperadores criogénicos
Condensadores y evaporadores
Purgar enfriadores de aire
Intercambiadores de calor de materiales de cambio de fase.
Intercambiadores de calor de carcasa y tubos de microtubos
Todos los tubos se someten a una inspección de calidad integral que incluye verificación dimensional, pruebas de materiales, pruebas de presión y evaluación no destructiva. Los elementos de inspección cubren el diámetro exterior, el diámetro interior, el espesor de la pared, la redondez, la rectitud, la longitud, el estado de la superficie, la limpieza de la superficie interior y la inspección de rebabas. Las pruebas adicionales incluyen verificación de PMI, análisis de composición química, pruebas mecánicas, pruebas de dureza, pruebas de presión hidrostática, pruebas de presión de aire, pruebas de corrientes parásitas y pruebas ultrasónicas cuando corresponda.
Sí, podemos fabricar microtubos de pared delgada según dibujos, muestras o especificaciones técnicas del cliente. Las formas de suministro disponibles incluyen tubos de longitud recta, tubos cortados a medida, tubos estirados con precisión y tubos con extremos sin rebabas.
Para aplicaciones de alta temperatura, recomendamos materiales como TP310S, TP310H, Inconel 600, Inconel 601, Inconel 625 e Incoloy 800HT.
Implementamos un sistema integral de control de calidad con 18 elementos de inspección que cubren precisión dimensional, verificación de materiales, propiedades mecánicas, resistencia a la presión y detección de defectos.
Las condiciones de superficie disponibles incluyen acabados decapados, pasivados, brillantes, esmerilados, pulidos, limpios y de nivel sanitario.
Para recibir una cotización de microtubos de pared delgada para su aplicación de intercambiador de calor compacto, proporcione sus especificaciones técnicas, dibujos o detalles de muestra. Nuestro equipo revisará sus requisitos y le brindará una respuesta detallada.
