Los tubos capilares limpios y sin rebabas son tubos de precisión de pequeño diámetro diseñados para sistemas de gestión térmica. Funcionan como microtubos de transferencia de calor, tubos centrales, tubos sensores, tubos de enfriamiento y canales de flujo en intercambiadores de calor aeroespaciales y núcleos de intercambiadores de calor de microtubos compactos. Estos tubos se someten a procesos de fabricación especializados para lograr superficies internas lisas, orificios limpios y extremos sin rebabas.
En aplicaciones de intercambiadores de calor aeroespaciales, la limpieza de los tubos y los extremos de los mismos sin rebabas son factores críticos que afectan el rendimiento del sistema. Los diámetros internos pequeños son susceptibles a la obstrucción por partículas, residuos de aceite, virutas de metal, rebabas y contaminación de la superficie. Estos defectos pueden causar restricción del flujo, bloqueo, fugas, mayor caída de presión, reducción de la eficiencia de la transferencia de calor o fallas en el ensamblaje. Nuestros tubos capilares se fabrican con un estricto control dimensional, superficies internas lisas, orificios limpios, extremos sin rebabas y empaques protegidos para abordar estos desafíos.
 |  |  |
Parámetro | Rango |
|---|---|
Diámetro exterior (DE) | 0,2 - 6,0 milímetros |
Espesor de pared (PE) | 0,02 - 1,50 milímetros |
Longitud recta máxima | ≤12 metros |
Longitud máxima de la bobina | ≤ 500 metros |
Tipos disponibles | Recto, Bobina |
Fabricación | Según dibujo o muestra |
Tratamiento térmico: recocido/BA/tratado con solución, liberación de tensión, QT
Dureza del material: endurecido en frío, semitemplado, 1/4 endurecido, blando
Estado de la superficie: Decapado, pasivado, brillante, esmerilado, pulido, limpio, nivel sanitario
Material | Aplicaciones adecuadas |
|---|---|
Acero inoxidable 304 / 304L | Intercambiadores de calor compactos generales, sistemas de refrigeración de baja corrosión. |
Acero inoxidable 316L. | Intercambiadores de calor aeroespaciales, enfriadores de aceite, condensadores, evaporadores, sistemas criogénicos, sistemas relacionados con el hidrógeno |
Acero inoxidable 321 | Aplicaciones de intercambiadores de calor resistentes a altas temperaturas y oxidación. |
Acero inoxidable 310S. | Sistemas térmicos de alta temperatura. |
Dúplex 2205 | Alta resistencia y resistencia a la corrosión por cloruros. |
Súper Dúplex 2507 | Agua de mar, alta mar y entornos de corrosión severa |
Acero inoxidable 904L | Sistemas intercambiadores de calor resistentes a productos químicos y ácidos. |
Inconel 625 | Aeroespacial, alta temperatura, alta presión, enfriadores de aire de purga, intercambiadores de calor de CO₂ supercríticos |
Inconel 600 / 601 | Aplicaciones resistentes a la oxidación a altas temperaturas. |
Incoloy 800 / 825 | Servicio corrosivo y de alta temperatura. |
Hastelloy C276 | Intercambiadores de calor químicos, resistentes a la corrosión y a los ácidos |
Titanio Grado 2 / Grado 5 | Aplicaciones de intercambiadores de calor ligeros, de agua de mar, químicos y aeroespaciales |
Nuestros tubos capilares son adecuados para diversos sistemas de gestión térmica aeroespacial:
Intercambiadores de calor aeroespaciales : se utilizan cuando se requieren superficies internas limpias, tamaño compacto y peso reducido.
Enfriadores de aire de purga : para enfriar aire comprimido caliente de motores de aviones o sistemas auxiliares.
Enfriadores de aceite : para sistemas de refrigeración de aceite lubricante, aceite hidráulico y fueloil de aeronaves
Radiadores : En radiadores compactos y livianos que requieren una baja caída de presión en el lado del aire.
Intercoolers : sistemas de refrigeración por aire de carga y refrigeración líquido-aire
Condensadores y Evaporadores : En intercambiadores de calor de refrigerantes y sistemas de flujo bifásico
Intercambiadores de Calor Líquido-Líquido : En sistemas de refrigeración compactos con dos medios líquidos
Recuperadores Criogénicos : En sistemas de recuperación de GNL, hidrógeno y baja temperatura.

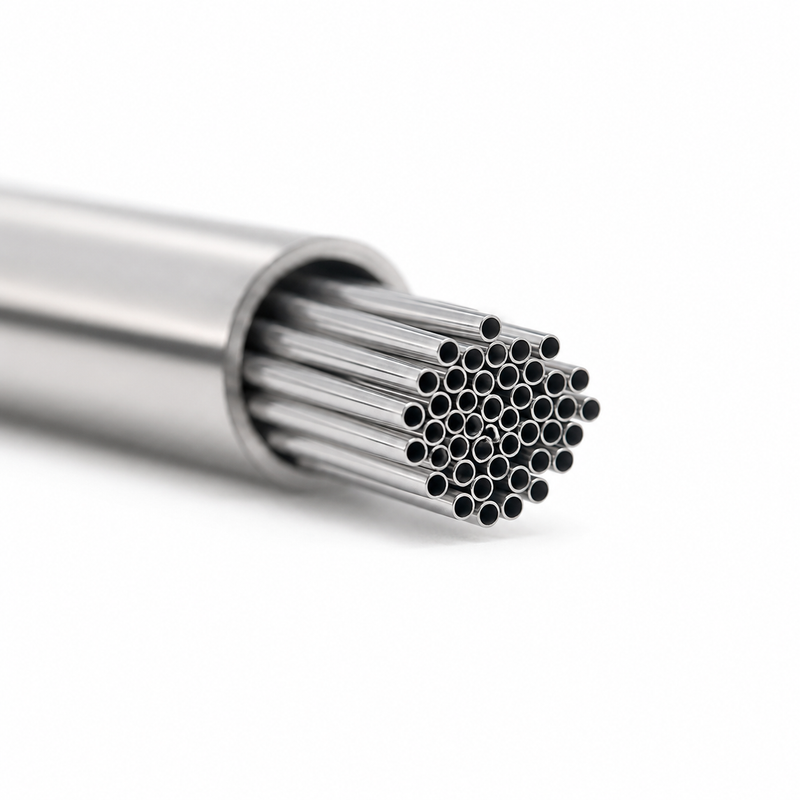

Núcleos de intercambiadores de calor de microtubos : como tubos centrales o tubos de haz de tubos entre láminas de tubos
Artículo de inspección | Objetivo |
|---|---|
Inspección de diámetro exterior | Garantiza un montaje y sellado precisos de la placa tubular |
Inspección de identificación | Garantizar un caudal estable y un control de la caída de presión |
Inspección del espesor de la pared | Garantizar la resistencia a la presión y el rendimiento de transferencia de calor. |
Inspección de redondez | Mejore la precisión del ensamblaje y la estabilidad del flujo. |
Inspección de rectitud | Asegúrese de que el conjunto del haz de tubos sea suave |
Inspección de longitud | Cumplir con los requisitos de corte y dibujo a medida |
Inspección del extremo del tubo | Confirme que los extremos estén libres de rebabas, limpios y biselados |
Inspección de limpieza de la superficie interior | Compruebe el riesgo de aceite, partículas, virutas, residuos y contaminación. |
Inspección de superficie | Revise rayones, abolladuras, oxidación, picaduras, manchas y marcas de manipulación. |
Inspección de soplado/lavado de aire | Confirme que el orificio del tubo esté abierto y limpio. |
Control de partículas/residuos | Para requisitos de limpieza de precisión cuando corresponda |
Prueba PMI | Verificar el grado del material |
Prueba de composición química | Confirmar el cumplimiento material |
Prueba mecánica | Compruebe la resistencia a la tracción, el límite elástico y el alargamiento. |
Prueba de dureza | Confirmar la condición del material cuando sea necesario |
Prueba de presión hidrostática | Verificar la resistencia a la presión |
Prueba de presión de aire | Comprobar el riesgo de fugas |
Prueba de fuga de aire bajo agua | Detectar fugas visibles |
Prueba de fuga de helio | Para aplicaciones aeroespaciales, criogénicas, de vacío y de alta confiabilidad |
Prueba de corrientes de Foucault | Detectar defectos superficiales y cercanos a la superficie cuando corresponda |
Pruebas ultrasónicas | Detectar defectos internos donde el tamaño del tubo lo permita |
Inspección de embalaje | Confirme los extremos tapados, el embalaje sellado y la protección contra la contaminación. |
 |  |  |
 |  |  |
 |  |  |
Suministramos tubos capilares limpios y sin rebabas según los planos, muestras o especificaciones técnicas del cliente. Las formas de suministro disponibles incluyen longitud recta, corte a medida, precisión sin costuras, soldados y rediseñados, acero inoxidable, aleación de níquel, titanio, microtubos limpios y tapados, sin rebabas, extremos biselados, tubos para ensamblaje de placas de tubos y tubos para núcleos de intercambiadores de calor aeroespaciales.
Los tubos capilares rectos están disponibles en longitudes de hasta 12 metros. También se proporcionan opciones de corte a medida personalizadas según requisitos específicos.
Los tubos capilares de aleación de níquel y acero inoxidable 316L se recomiendan para aplicaciones criogénicas debido a su resistencia a bajas temperaturas y su rendimiento a prueba de fugas.
Ofrecemos extremos cortados sin rebabas, extremos biselados y extremos tapados para proteger los tubos durante el transporte y almacenamiento.
