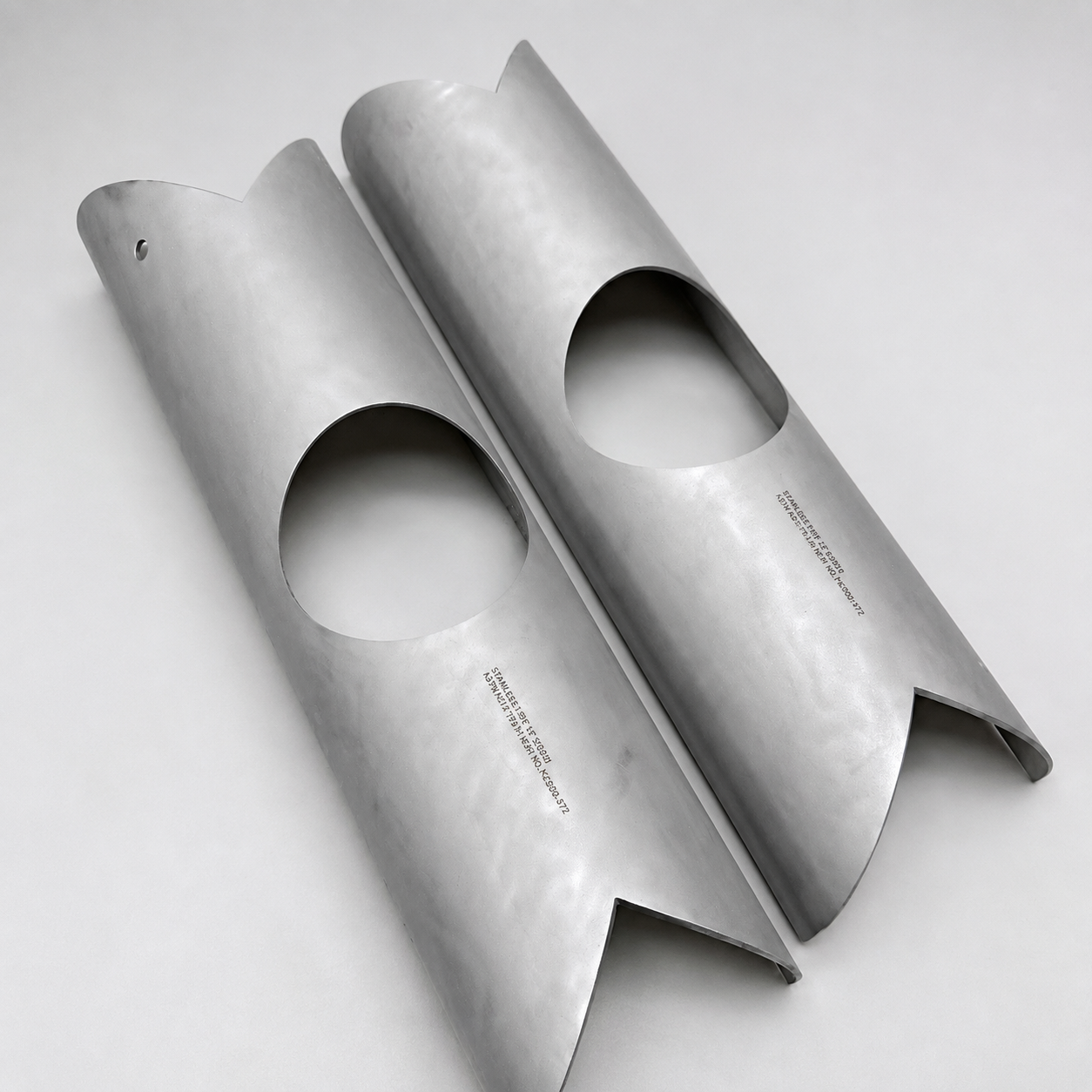

Huashang Steel fabrica cabezales de intercambiador de calor, colectores de intercambiador de calor y componentes de pétalos internos personalizados a partir de tuberías sin costura de acuerdo con los dibujos aprobados por el cliente. Estos componentes basados en dibujos conectan, distribuyen o recolectan medios de proceso dentro de conjuntos de intercambiadores de calor. Dependiendo del diseño del equipo y la terminología del cliente, pueden describirse como cabezal de intercambiador de calor, colector de intercambiador de calor, colector de cabezal, colector de flujo, conjunto de cabezal personalizado, conjunto de cabezal soldado o conjunto de cabezal fabricado.
A diferencia de los accesorios de tubería estándar, estos componentes no tienen dimensiones universales. Su perfil, curvatura, aberturas, superficies de contacto y dimensiones de interfaz se fabrican según planos de equipos aprobados. El nombre del producto corresponde al medio de servicio real y a la designación del circuito especificado por el cliente.
Un componente del lado de entrada recibe el medio de proceso y lo dirige hacia los conductos internos del intercambiador de calor. Puede describirse como cabezal de entrada, cabezal de distribución de entrada, cabezal de distribución, cabezal distribuidor, colector de flujo de entrada, colector distribuidor o cabezal de distribución de flujo.
Un componente del lado de salida recoge el medio que sale de los conductos del intercambiador de calor y conecta el circuito de flujo interno con la tubería de salida externa. Puede describirse como cabezal de salida, cabezal de recolección de salida, cabezal de recolección, cabezal de colector, colector de flujo de salida, colector colector o cabezal de recolección de flujo. La función exacta de distribución o recogida se determina a partir de planos de montaje y equipos aprobados.
Los cabezales pueden clasificarse por medio de servicio, incluido el cabezal de gas combustible, el cabezal de CO₂, el cabezal de agua, el cabezal de hidrógeno, el cabezal de refrigerante, el cabezal de vapor, el cabezal de condensado, el cabezal de aceite térmico, el cabezal de gas de proceso, el cabezal del lado caliente y el cabezal del lado frío. Algunos cabezales se identifican por circuito de presión en lugar de por medio de servicio, con designaciones comunes que incluyen cabezal HP (cabecera de alta presión), cabezal IP (cabecera de presión intermedia) y cabezal LP (cabecera de baja presión). La designación de presión se puede combinar con el medio de servicio, generando descripciones como cabezal de agua HP, cabezal de agua IP, cabezal de CO₂ HP o cabezal de gas combustible de alta presión. HP, IP y LP indican únicamente el circuito de presión y no establecen una clasificación de presión universal. Los requisitos de presión, temperatura, materiales e inspección aplicables siguen las especificaciones del proyecto del cliente y los planos aprobados.
Artículo | Rango | Mostrar |
|---|---|---|
Diámetro externo | 21,3 mm – 1219 mm (tamaños personalizados disponibles) |  |
Tamaño nominal de tubería | NPS 1/2" – NPS 48" | |
Espesor de la pared | ESC 10S – ESC XXS | |
Longitud | Según dibujos del cliente. | |
Presión de diseño | Hasta 350 bar (depende del proyecto) | |
Temperatura de diseño | -196°C a +650°C | |
Finalizar conexión | Soldadura a tope / Mecanizada / Personalizada | |
Acabado superficial | Decapado, pasivado, mecanizado |
Huashang Steel fabrica cabezales y pétalos a partir de tubos sin costura seleccionados en los siguientes grupos de materiales: acero inoxidable, acero inoxidable dúplex, aleación de níquel y titanio y aleaciones de titanio. La selección de materiales sigue las especificaciones del proyecto del cliente y los dibujos aprobados. Los límites reales de temperatura y presión de funcionamiento están determinados por el grado del material seleccionado, el espesor de la pared y los códigos de diseño aplicables.
El proceso general de fabricación incluye: (1) selección de tubos sin costura de acuerdo con la especificación del material requerido; (2) inspección de la materia prima entrante; (3) cortar el cabezal o el pétalo en bruto del tubo sin costura; (4) Mecanizado en torno CNC según el plano aprobado; (5) inspección dimensional basada en planos; (6) verificación del PMI del componente terminado; (7) inspección final y liberación. La secuencia de fabricación real puede variar según la geometría del componente y los requisitos del dibujo.
Antes de la producción, las tuberías sin costura se inspeccionan o verifican en cuanto a composición química, propiedades mecánicas, END, diámetro exterior, espesor de pared y otras dimensiones aplicables. Estas inspecciones confirman que la materia prima cumple con el grado especificado y es apta para su posterior corte y mecanizado CNC. Después del mecanizado, el cabezal o pétalo terminado se somete a una inspección dimensional basada en dibujos, verificación de perfil e interfaz, inspección visual y verificación PMI. La identificación positiva del material confirma la calidad del material y reduce el riesgo de confusión de materiales durante la producción.
 |  |  |
 |  |  |
 |  |  |
Los cabezales de intercambiadores de calor personalizados sirven en todos los sistemas de energía de hidrógeno, incluidos sistemas de enfriamiento de hidrógeno, estaciones de repostaje de hidrógeno y módulos de enfriamiento de celdas de combustible, donde distribuyen y recolectan hidrógeno o medios de enfriamiento. En instalaciones criogénicas y de GNL, se utilizan en plantas de licuefacción de GNL, sistemas de regasificación de GNL, enfriadores de GNL y unidades flotantes de GNL (FLNG), que funcionan a temperaturas criogénicas de hasta -196 °C. Dentro de los sistemas de intercambiadores de calor, admiten intercambiadores de calor de microcanales (MCHE), intercambiadores de calor de circuito impreso (PCHE), intercambiadores de calor de carcasa y tubos e intercambiadores de calor compactos. En los sistemas de procesos industriales, se integran en equipos de procesamiento de gas, sistemas de enfriamiento de compresores, unidades de recuperación de calor residual (WHRU), sistemas de enfriamiento de CO₂ y conjuntos de recipientes a presión.
Acero inoxidable, acero inoxidable dúplex, aleación de níquel y titanio y aleación de titanio. La selección de materiales sigue las especificaciones del proyecto del cliente y los dibujos aprobados.
La presión de diseño alcanza hasta 350 bar, dependiendo del proyecto. La temperatura de diseño oscila entre -196°C y +650°C. Los límites reales están determinados por el grado del material seleccionado, el espesor de la pared y los códigos de diseño aplicables.

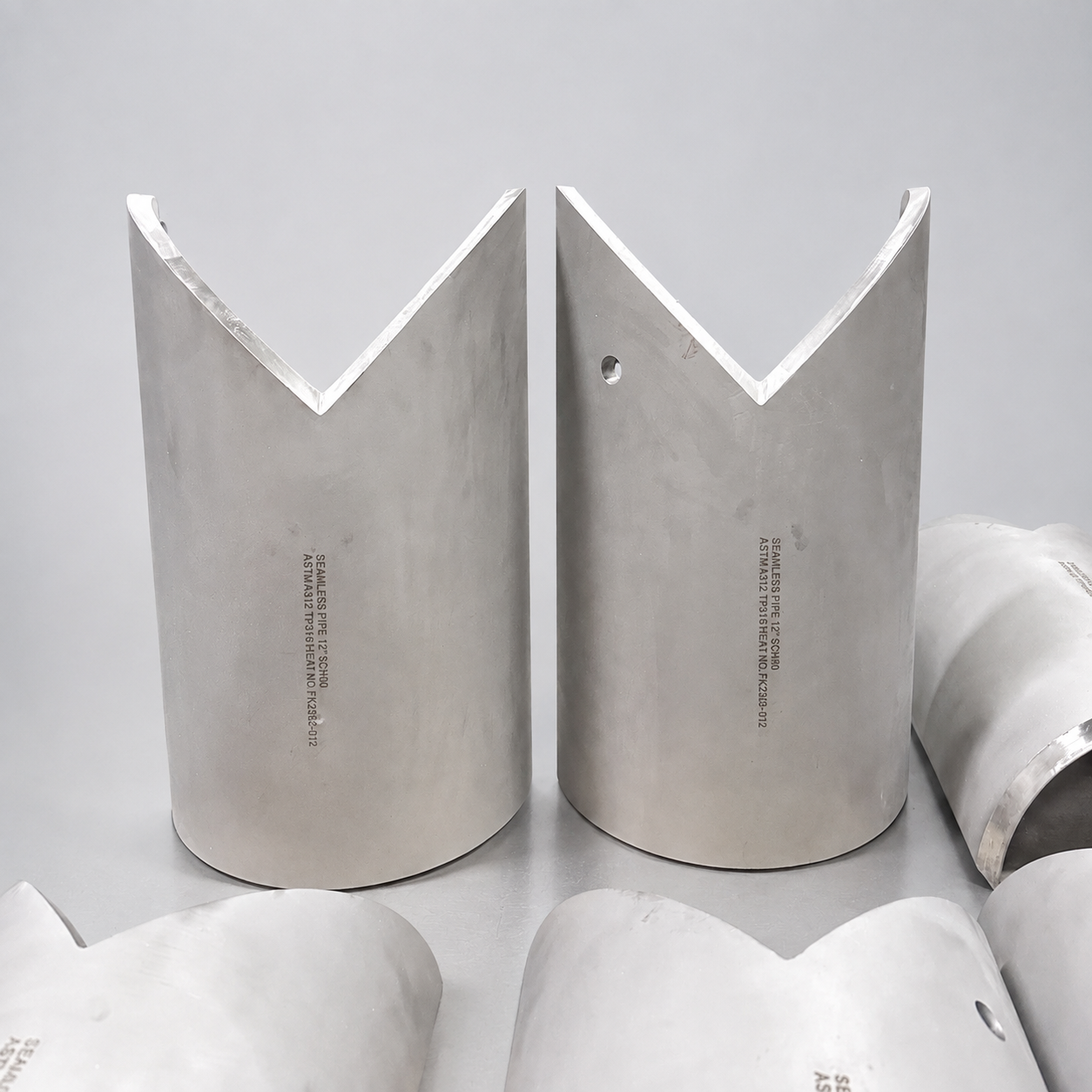

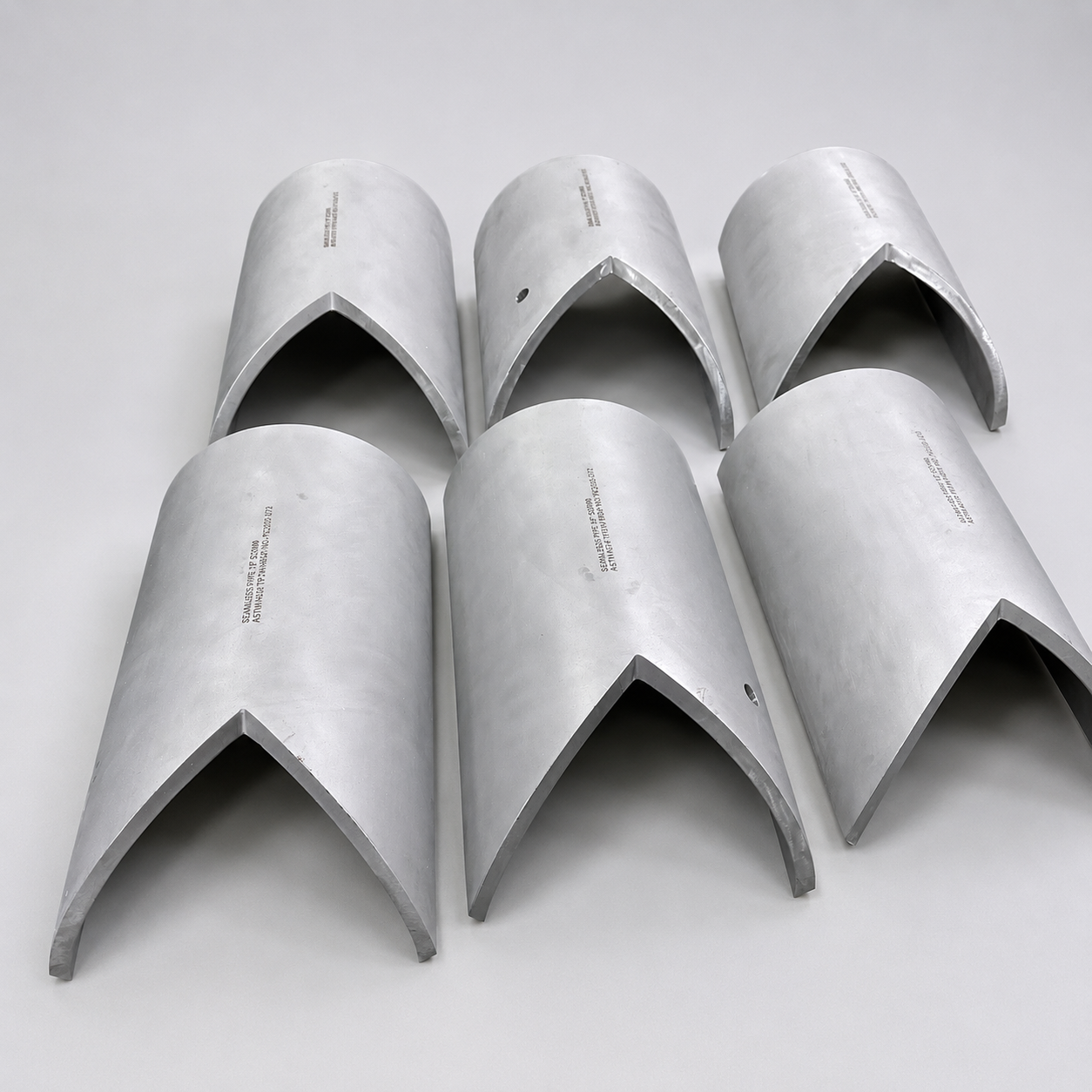

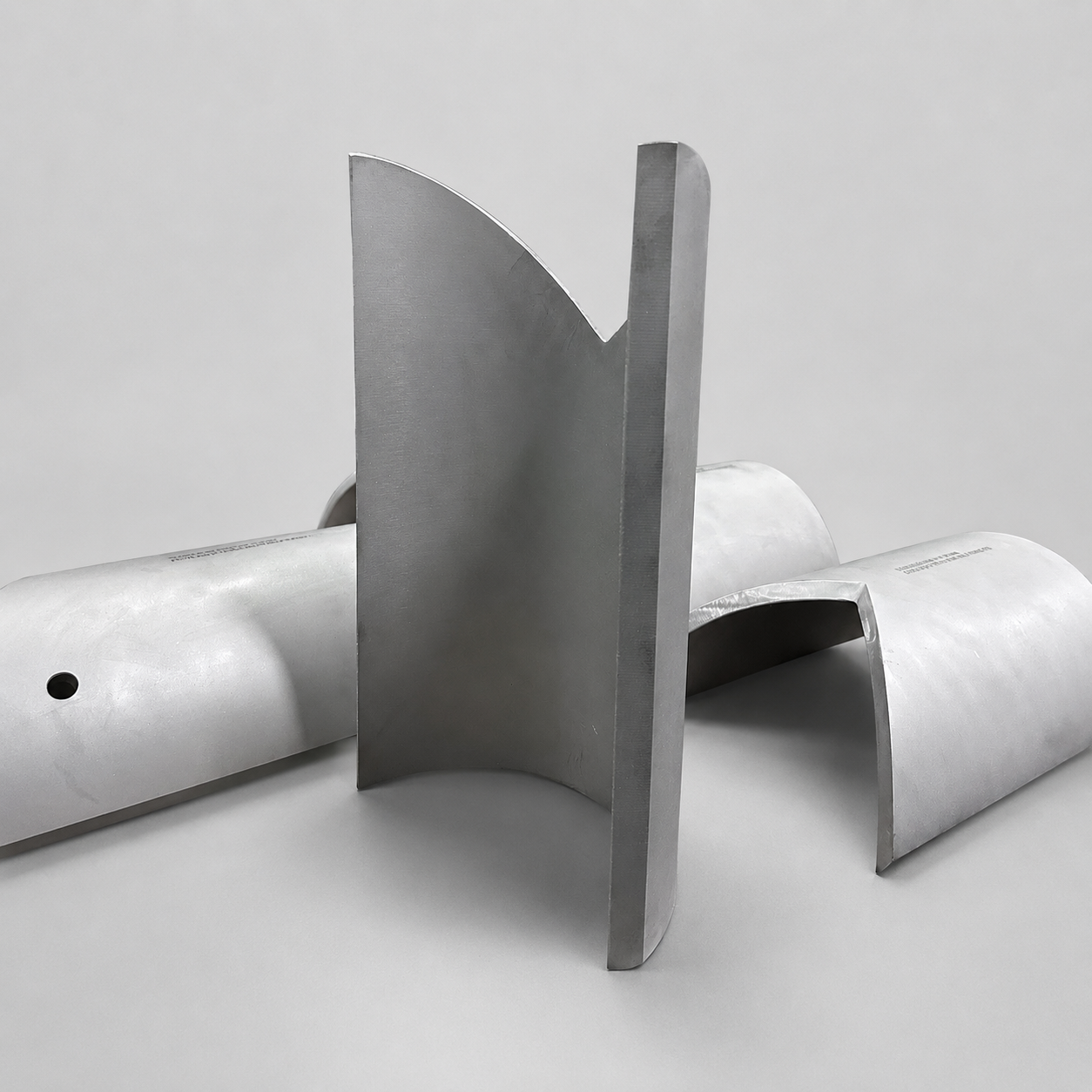

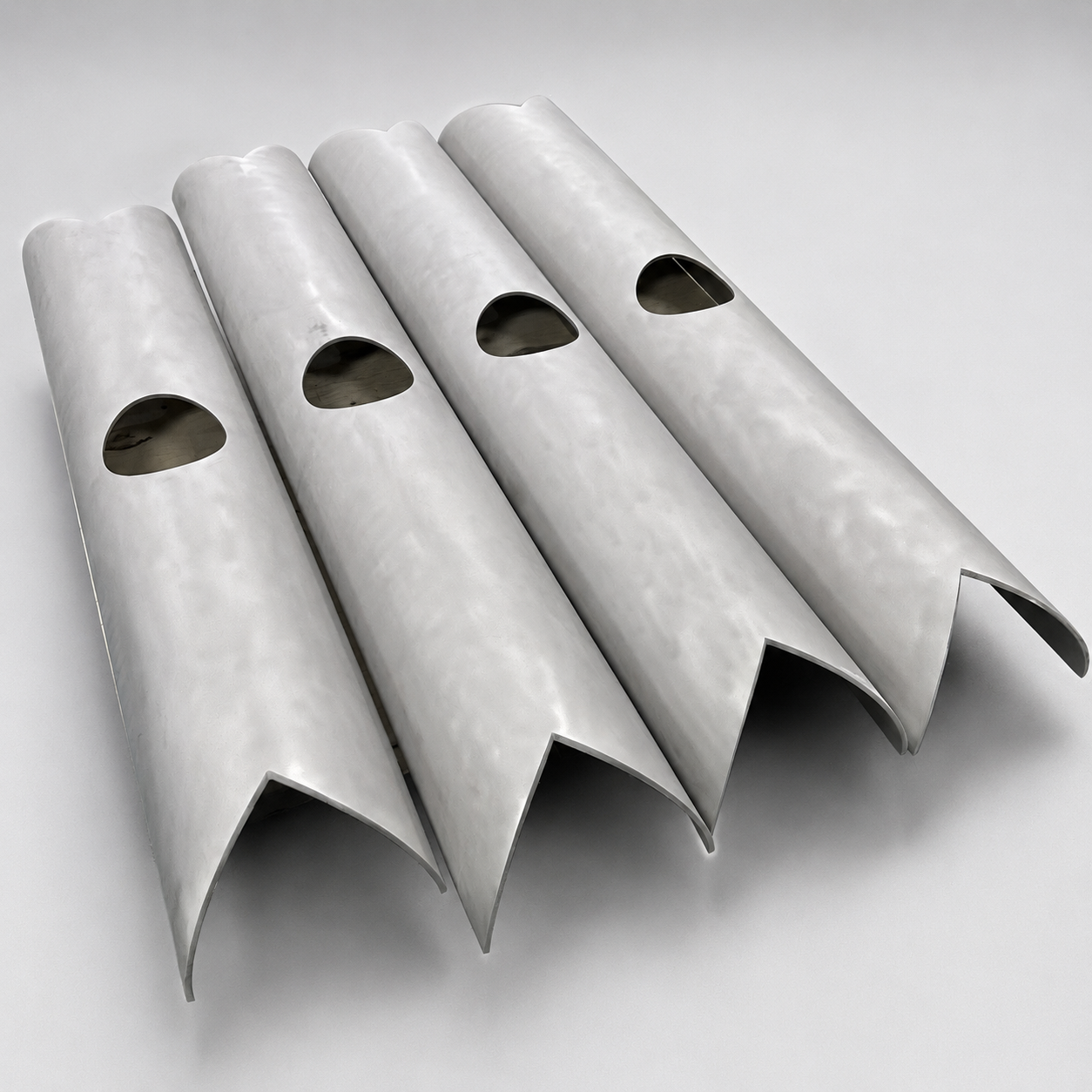

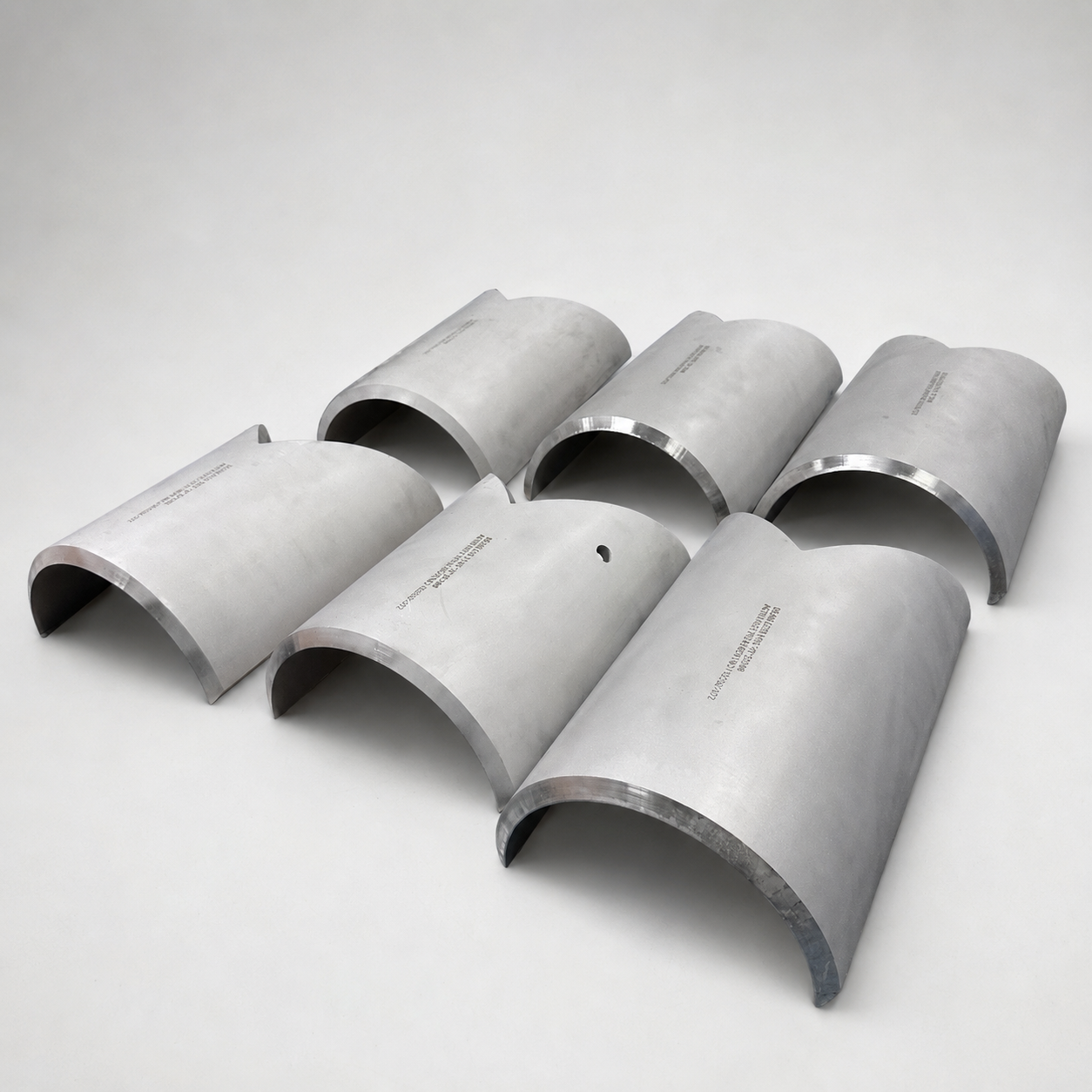

Todas las fotografías publicadas muestran únicamente componentes completos. Huashang Steel no publica dibujos de clientes, dimensiones exactas, tolerancias, ubicaciones de apertura, detalles de ensamblaje, números de dibujos, información de órdenes de compra ni identidades de clientes. Cada componente se fabrica según el plano correspondiente aprobado por el cliente, mientras que toda la información técnica específica del proyecto permanece confidencial.
Sí. Cada cabezal, colector y pétalo interno se fabrica a partir de tubos sin costura según los planos aprobados por el cliente. Envíe sus dibujos aprobados y las especificaciones del proyecto para recibir una cotización específica del proyecto.
