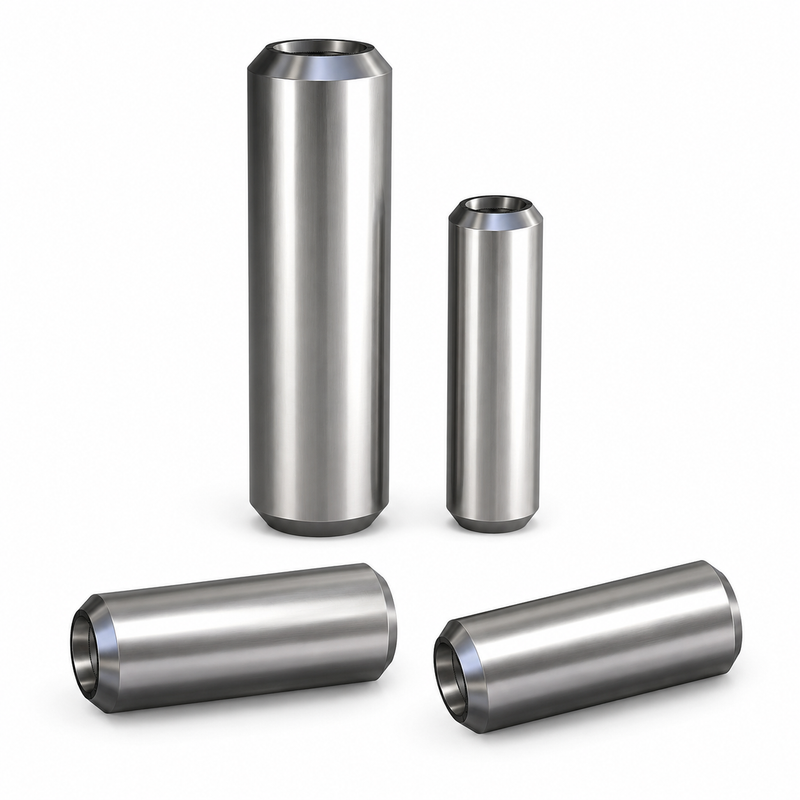

Tubo de ventilación de acero inoxidable personalizado para intercambiadores de calor

Una tubería de ventilación es un componente de tubería fabricado y diseñado para liberar de manera segura gases, aire, vapor o presión atrapados en intercambiadores de calor, recipientes a presión, equipos de GNL, sistemas de enfriamiento de hidrógeno y unidades de procesos industriales. Estos componentes se instalan comúnmente en cabezales, colectores, recipientes a presión y módulos de intercambiadores de calor para facilitar la puesta en servicio, el mantenimiento, las pruebas de presión, la purga de nitrógeno y la ventilación del sistema. Como fabricante de tubos de ventilación centrado en la fabricación personalizada, producimos todos los tubos de ventilación de acuerdo con los planos del cliente con diámetros, longitudes, conexiones de boquillas y configuraciones de soldadura personalizados, lo que cumple con diversos requisitos en todas las aplicaciones industriales. Para los equipos de adquisiciones comerciales que seleccionan componentes de tuberías para equipos de procesos críticos, estas soluciones ofrecen un rendimiento consistente alineado con los parámetros de diseño especificados.

Características principales de la tubería de ventilación del intercambiador de calor

Capacidad de fabricación personalizada

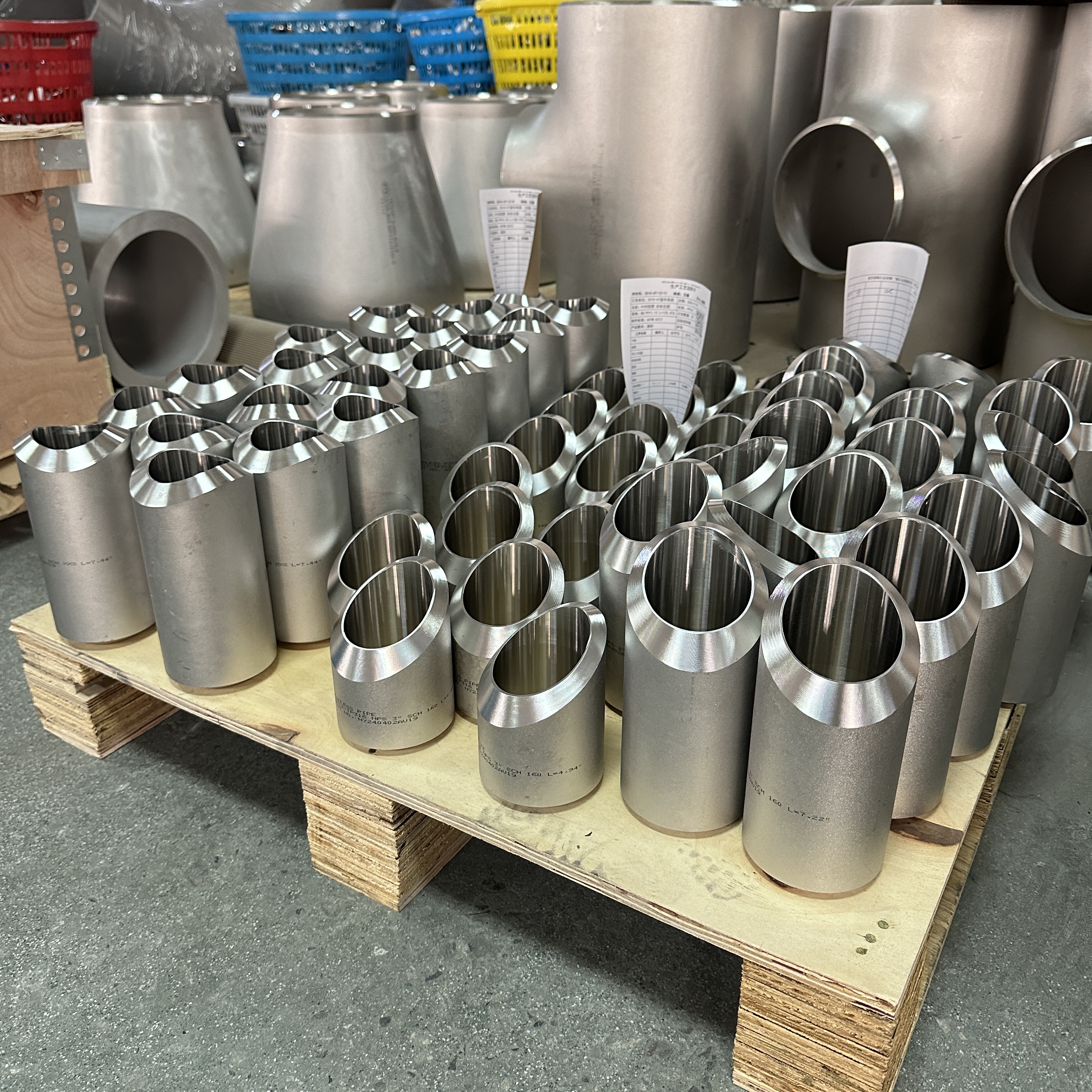

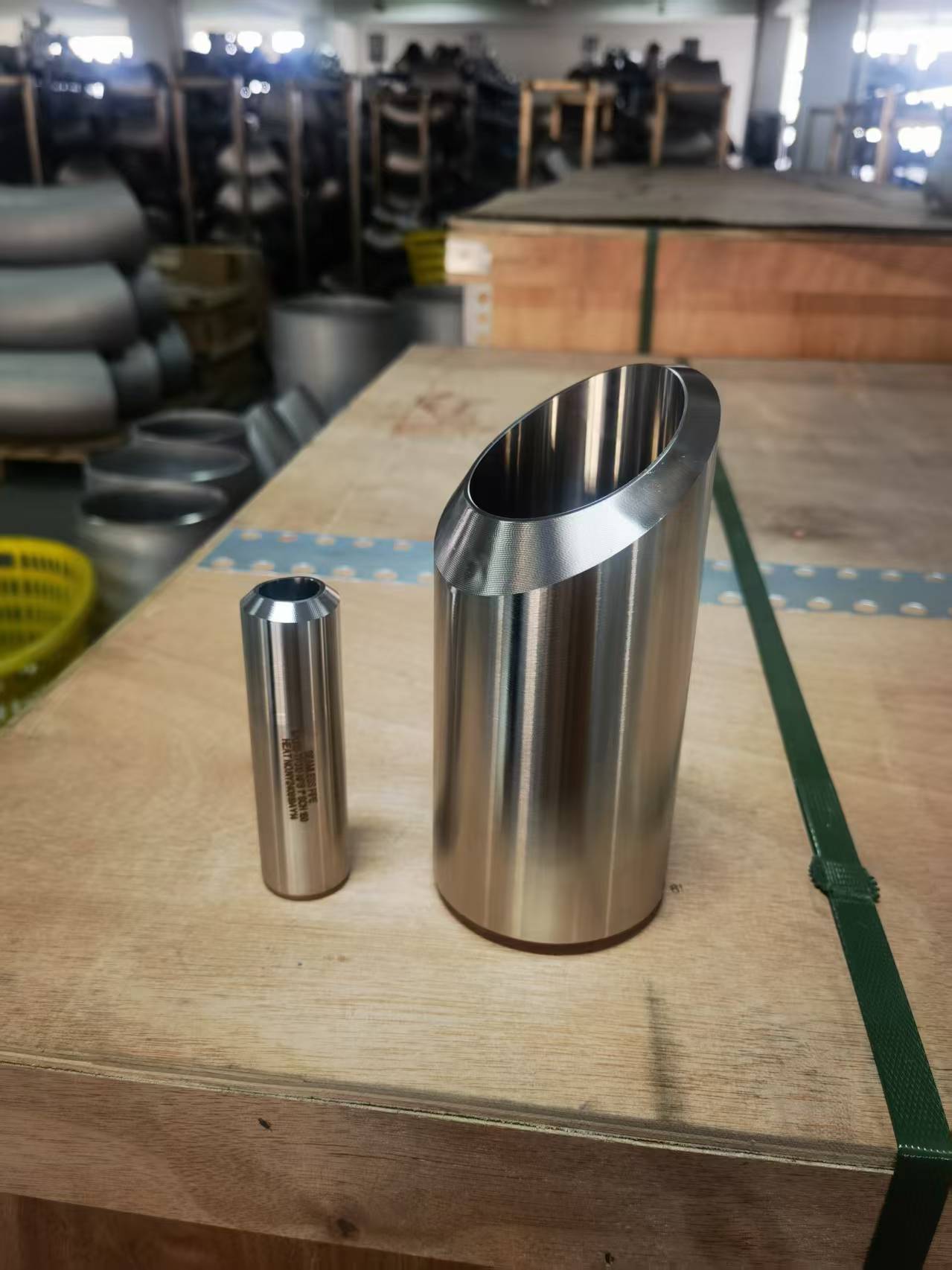

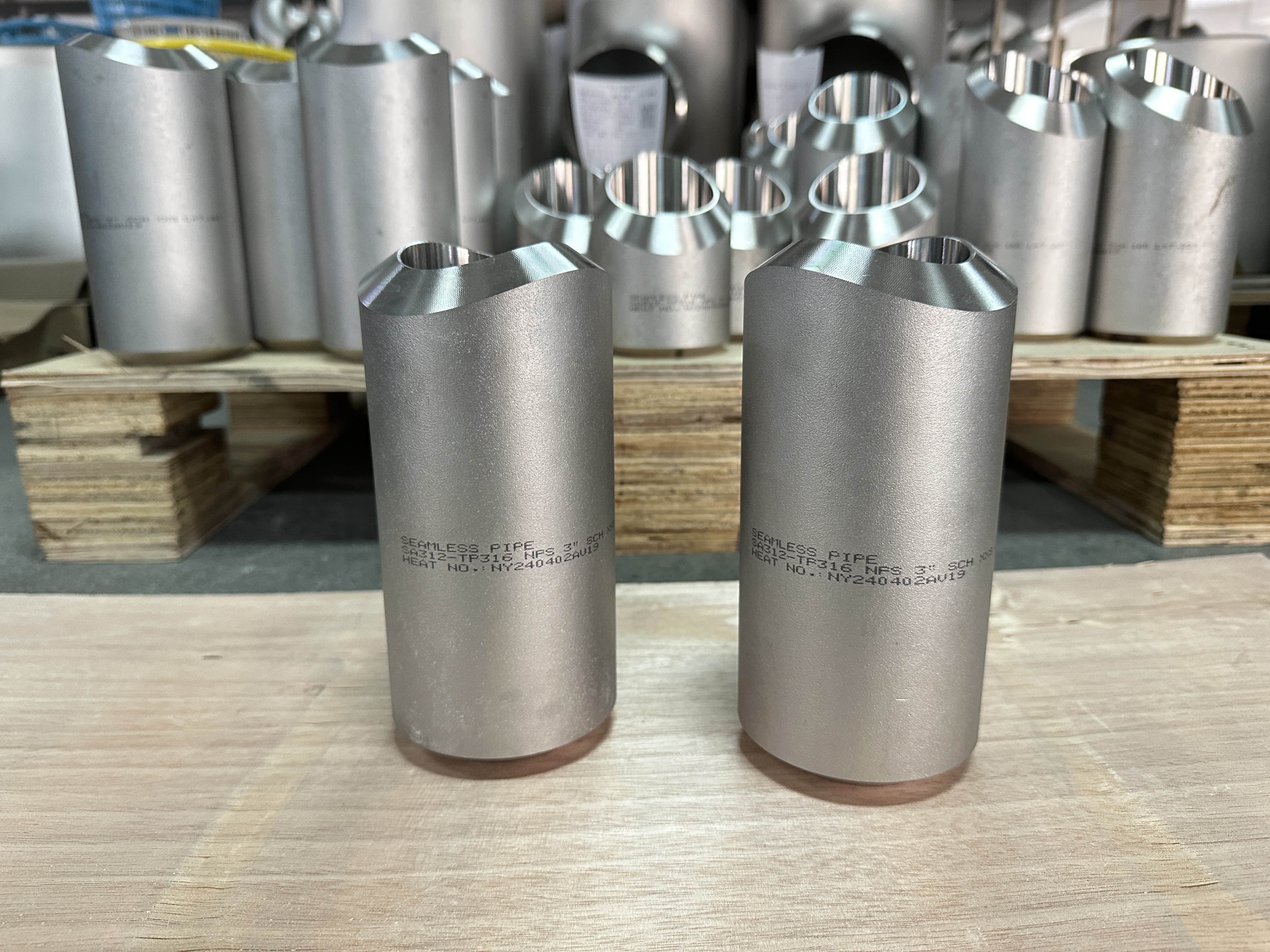

Todos los tubos de ventilación se producen estrictamente de acuerdo con los planos proporcionados por el cliente, con dimensiones, tipos de conexión y estructuras de soldadura totalmente ajustables para adaptarse a diseños de equipos específicos. Las conexiones de boquillas con boca de pez están disponibles como una opción configurable para satisfacer las diversas demandas de ensamblaje e integración. Este enfoque de producción personalizado garantiza que cada componente se alinee con precisión con las configuraciones del sistema existente, lo que reduce el trabajo de adaptación durante la instalación en el sitio.

Adaptación de presión y temperatura

Hay opciones de diseño de alta presión disponibles para adaptarse a condiciones operativas exigentes en todos los sistemas industriales. Los componentes admiten un rango de temperatura de diseño ampliado para adaptarse tanto a entornos de procesamiento criogénico como a líneas de proceso de alta temperatura, lo que permite la implementación en diversos escenarios de aplicaciones.

Tratamiento de Superficies y Verificación de Materiales

Todos los tubos de ventilación terminados reciben un acabado superficial decapado y pasivado. La verificación PMI (identificación positiva de materiales) se lleva a cabo en todas las materias primas para confirmar que la composición del material coincide completamente con los requisitos de grado especificados, asegurando la trazabilidad del material para cada lote de producción.

Pruebas de rendimiento previas a la entrega

Se realizan pruebas de presión hidrostática en cada unidad de tubería de ventilación terminada para verificar la integridad estructural y la resistencia a la presión antes del envío. Este procedimiento de prueba valida que cada componente cumpla con las especificaciones de presión de diseño indicadas.

Especificaciones y rango de tamaños de la tubería de ventilación

Materiales para el ensamblaje de tuberías de ventilación industrial

Los tubos de ventilación están disponibles en una variedad de materiales metálicos para adaptarse a diferentes entornos operativos, tipos de medios de proceso y requisitos de resistencia a la corrosión. Las opciones de materiales disponibles incluyen acero inoxidable austenítico, acero súper inoxidable, acero dúplex, aleación de níquel y titanio y aleación de titanio. La selección de materiales se puede especificar completamente según los dibujos del cliente y las condiciones de aplicación para garantizar la compatibilidad a largo plazo con los sistemas de proceso objetivo. Para entornos de procesos corrosivos o de alta pureza, se encuentran disponibles calidades de materiales de primera calidad para cumplir con los requisitos de vida útil prolongada.

Aplicaciones de la fabricación de tuberías de ventilación personalizadas

Equipos de GNL

Las soluciones de tuberías de ventilación de GNL se implementan ampliamente en las operaciones de las instalaciones de GNL, incluidos sistemas de recuperación de GNL, sobrecalentadores de GNL, enfriadores de GNL, plantas de licuefacción de GNL y sistemas de regasificación de GNL. Estos componentes respaldan la ventilación segura y controlada durante la operación del proceso criogénico, el mantenimiento de rutina y los procedimientos de puesta en servicio del sistema.

Industria del Hidrógeno

Para las instalaciones relacionadas con el hidrógeno, los componentes de las tuberías de ventilación de hidrógeno se aplican en sistemas de refrigeración de hidrógeno, estaciones de servicio de hidrógeno, sistemas de refrigeración de pilas de combustible y preenfriadores de hidrógeno, lo que respalda la liberación controlada de gas y la gestión de la presión en entornos de servicio de hidrógeno.

Sistemas de compresores

Los tubos de ventilación son compatibles con varias unidades de enfriamiento de compresores de gas, incluidos enfriadores de compresores de gas, intercoolers de compresores, posenfriadores de compresores y enfriadores de descarga de compresores. Apoyan la regulación de la presión del sistema, la liberación de aire durante el arranque y la ventilación de mantenimiento para los circuitos de enfriamiento del compresor.

Intercambiadores de calor industriales

Estos componentes de tuberías de ventilación se adaptan a múltiples configuraciones de intercambiadores de calor, incluidos intercambiadores de calor de microcanales (MCHE), intercambiadores de calor de circuito impreso (PCHE), intercambiadores de calor de carcasa y tubos y enfriadores de aire. Tanto las configuraciones de tubería de ventilación MCHE como las de tubería de ventilación PCHE permiten una liberación eficiente de aire y gas durante los procesos de operación, puesta en marcha y prueba de presión del equipo.

Equipo de proceso

Más allá de los sistemas de intercambio de calor, los productos de tuberías de ventilación para recipientes a presión también sirven para equipos de procesos generales, como recipientes a presión, generadores de vapor, unidades de recuperación de calor residual (WHRU), hervidores de agua, economizadores y condensadores, lo que respalda la gestión segura de la presión y la ventilación de gas en las líneas de procesos industriales.

Preguntas frecuentes

¿Se pueden personalizar las tuberías de ventilación según nuestros planos de ingeniería específicos?

Sí, todos los tubos de ventilación se pueden fabricar según los planos de ingeniería proporcionados por el cliente, con diámetros, longitudes, conexiones de boquillas y configuraciones de soldadura personalizables para adaptarse a los requisitos específicos del equipo y del proyecto.

¿Qué opciones de materiales están disponibles para la producción de tuberías de ventilación?

Las opciones de materiales disponibles incluyen acero inoxidable austenítico, acero súper inoxidable, acero dúplex, aleación de níquel y titanio y aleación de titanio. La selección de materiales se puede alinear con las condiciones de su aplicación, los medios de proceso y los requisitos de especificaciones.

¿Qué procedimientos de prueba se llevan a cabo en tuberías de ventilación terminadas?

Todas las tuberías de ventilación terminadas se someten a pruebas de presión hidrostática para verificar la resistencia a la presión y la integridad estructural. La verificación de materiales de PMI también se realiza en las materias primas para confirmar que la composición cumple con los estándares de calidad de material especificados.
