Huashang Steel fabrica cabezales de agua y conjuntos de cabezales del lado del agua personalizados a partir de tubos sin costura, producidos estrictamente de acuerdo con los planos aprobados por el cliente. Un cabezal de agua forma parte del circuito de flujo del lado de agua de un intercambiador de calor industrial y sirve como conexión principal entre las tuberías de agua externas y los conductos de flujo internos del núcleo del intercambiador.
Artículo | Rango | Mostrar |
|---|---|---|
Tipo de producto | Conjunto de cabezal de agua de refrigeración |  |
Rango de tamaño | NPS 1/2" – NPS 48" (DN50 – DN1200) | |
Diámetro externo | 21,3 milímetros – 1219 milímetros | |
Espesor de la pared | ESC 10S – ESC XXS | |
Longitud | Personalizado según dibujos. | |
Presión de diseño | Hasta 350 bar (depende del proyecto) | |
Temperatura de diseño | -196°C a +650°C | |
Tipo de extremo | Extremo biselado/extremo bridado/extremo mecanizado | |
Acabado superficial | Decapado, pasivado, mecanizado |
Un cabezal de entrada de agua recibe agua de la tubería de entrada externa y la dirige hacia los conductos internos del intercambiador de calor. Puede distribuir agua a través de múltiples canales de flujo y conectar boquillas de agua y puertos auxiliares. Este componente también se describe como cabezal de distribución de agua, colector de entrada de agua o cabezal de entrada del lado del agua.
Un cabezal de salida de agua recoge el agua que sale de los conductos del intercambiador de calor y conecta el circuito de agua interno con la tubería de salida externa. Las descripciones alternativas incluyen cabezal de recolección de agua, colector de salida de agua, colector de agua y cabezal de salida del lado del agua. Tanto los cabezales de entrada como los de salida pueden soportar conexiones de ventilación, drenaje, prueba o mantenimiento como se especifica en los planos de ensamblaje.
Los cabezales de agua pueden designarse como cabezales de agua HP (alta presión), IP (presión intermedia) o LP (baja presión). Estas etiquetas describen el circuito de presión designado; no representan clasificaciones de presión universales. Los requisitos reales de presión, temperatura y materiales de diseño siguen las especificaciones del proyecto del cliente.

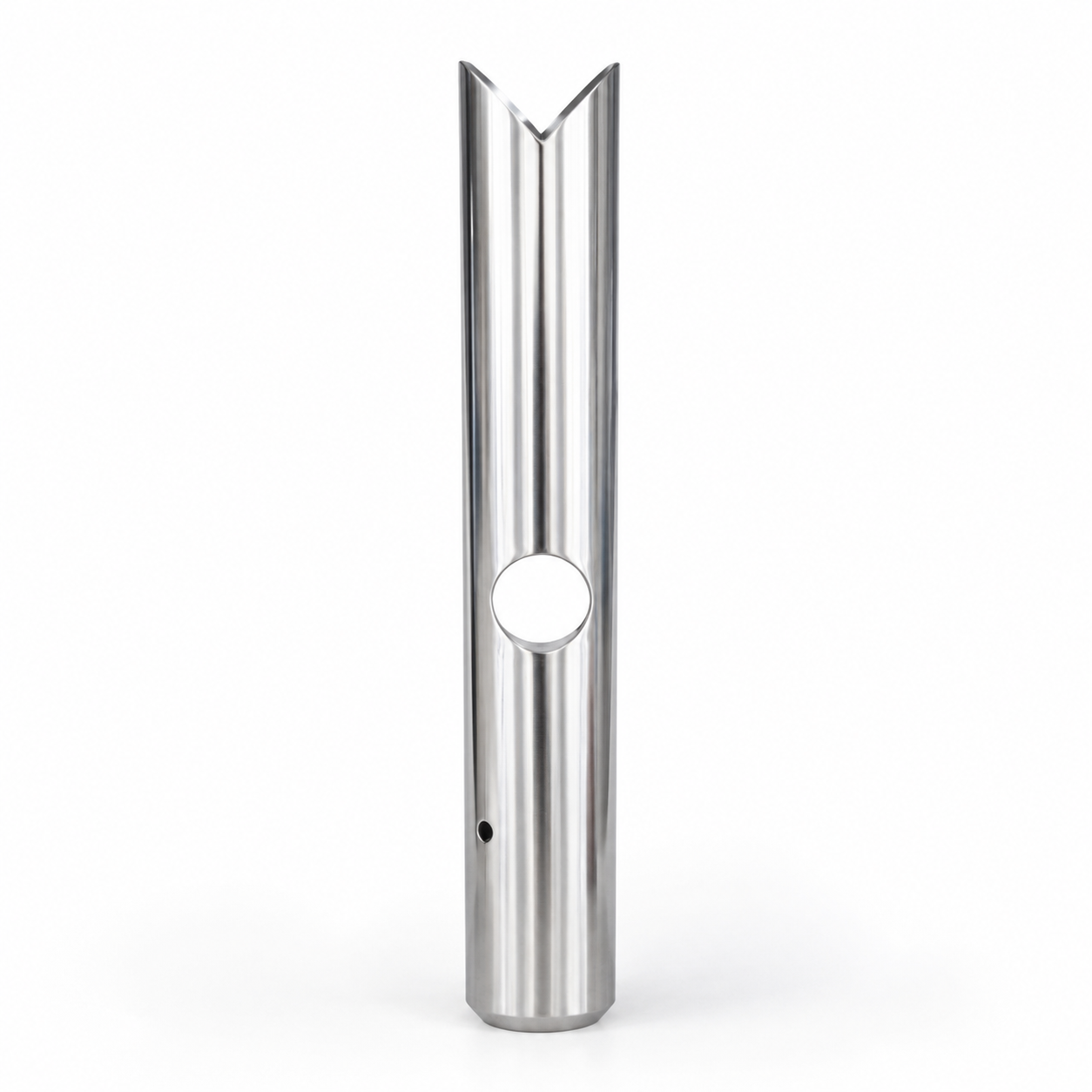

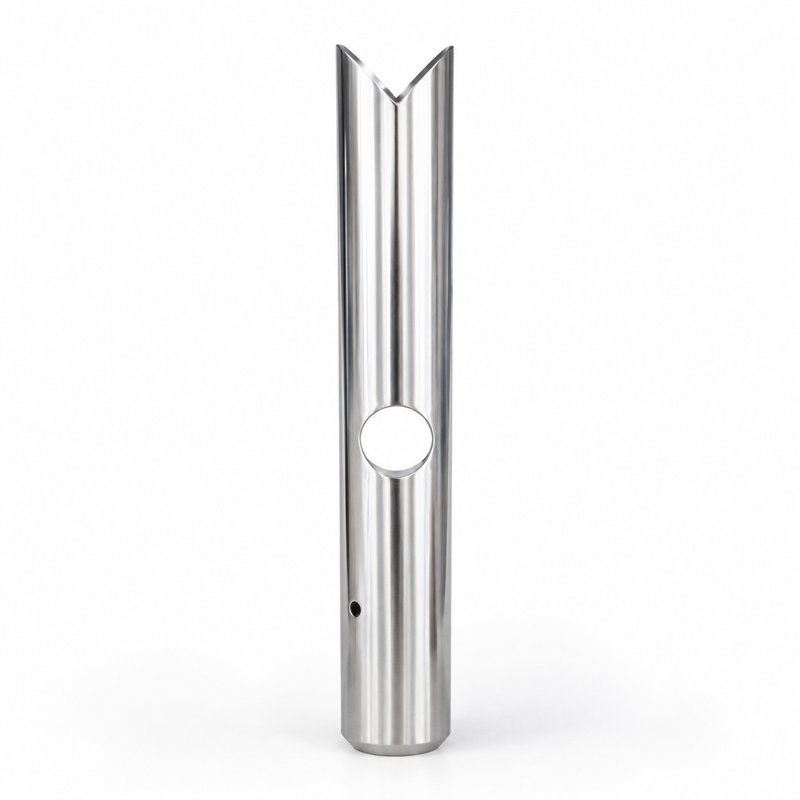

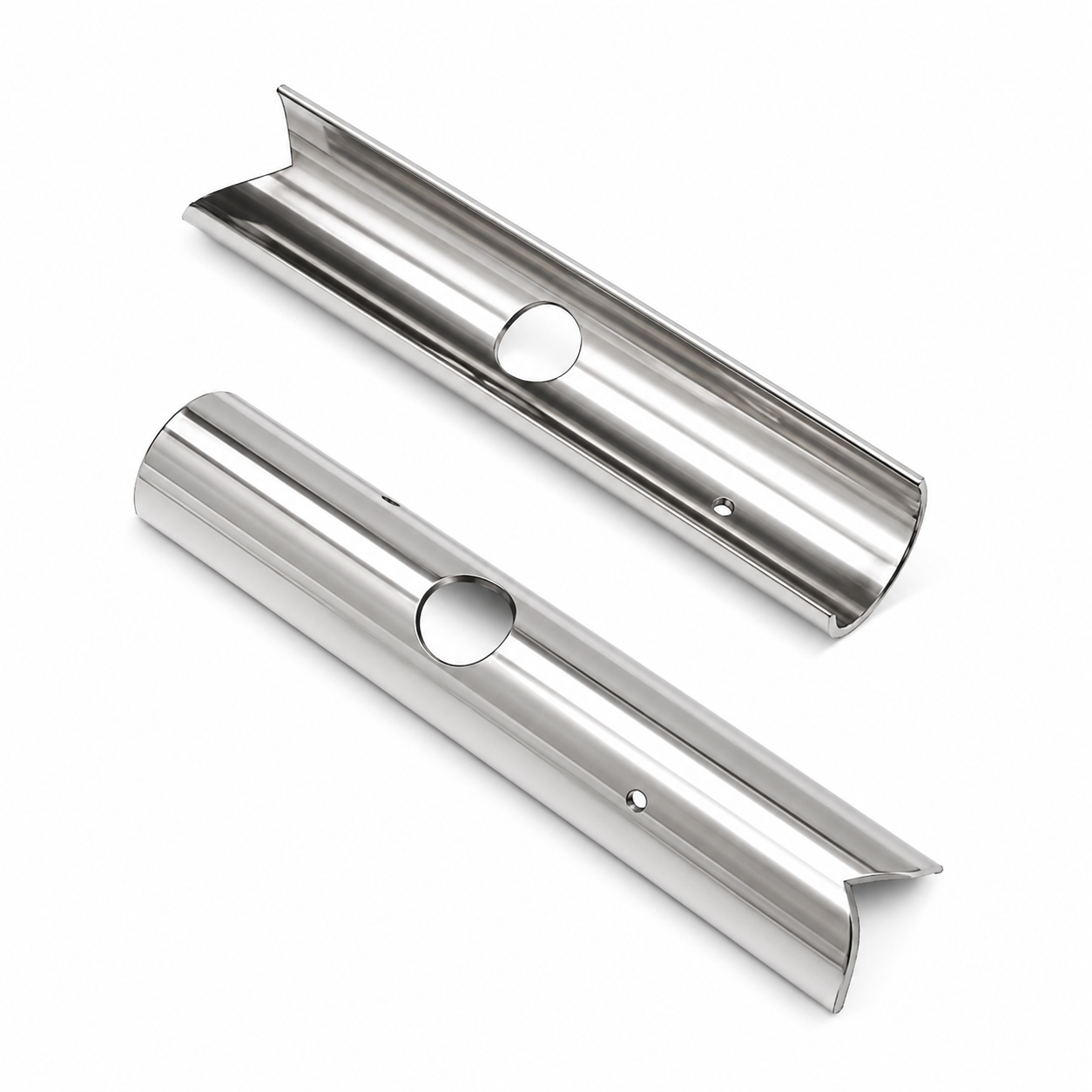

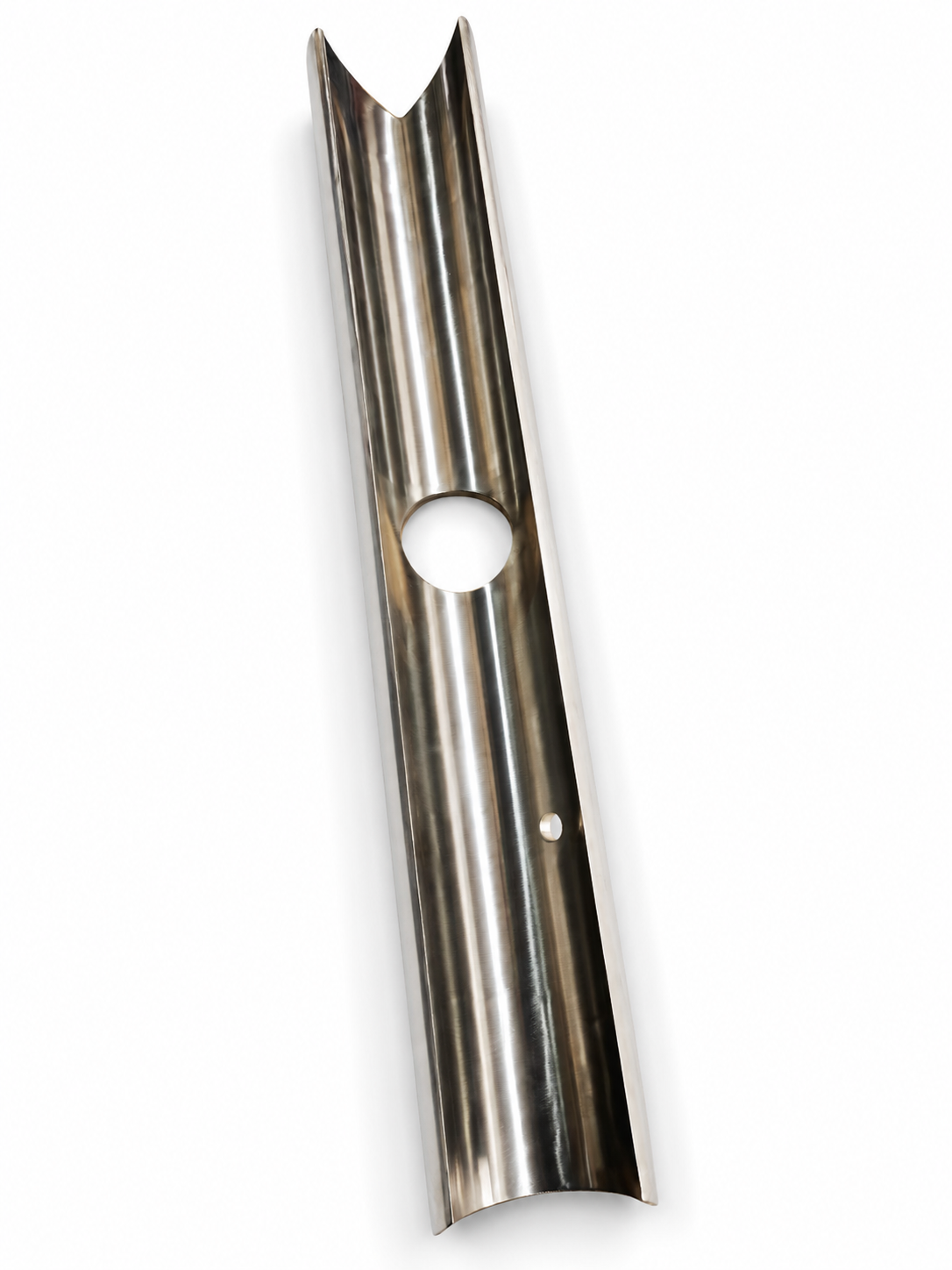

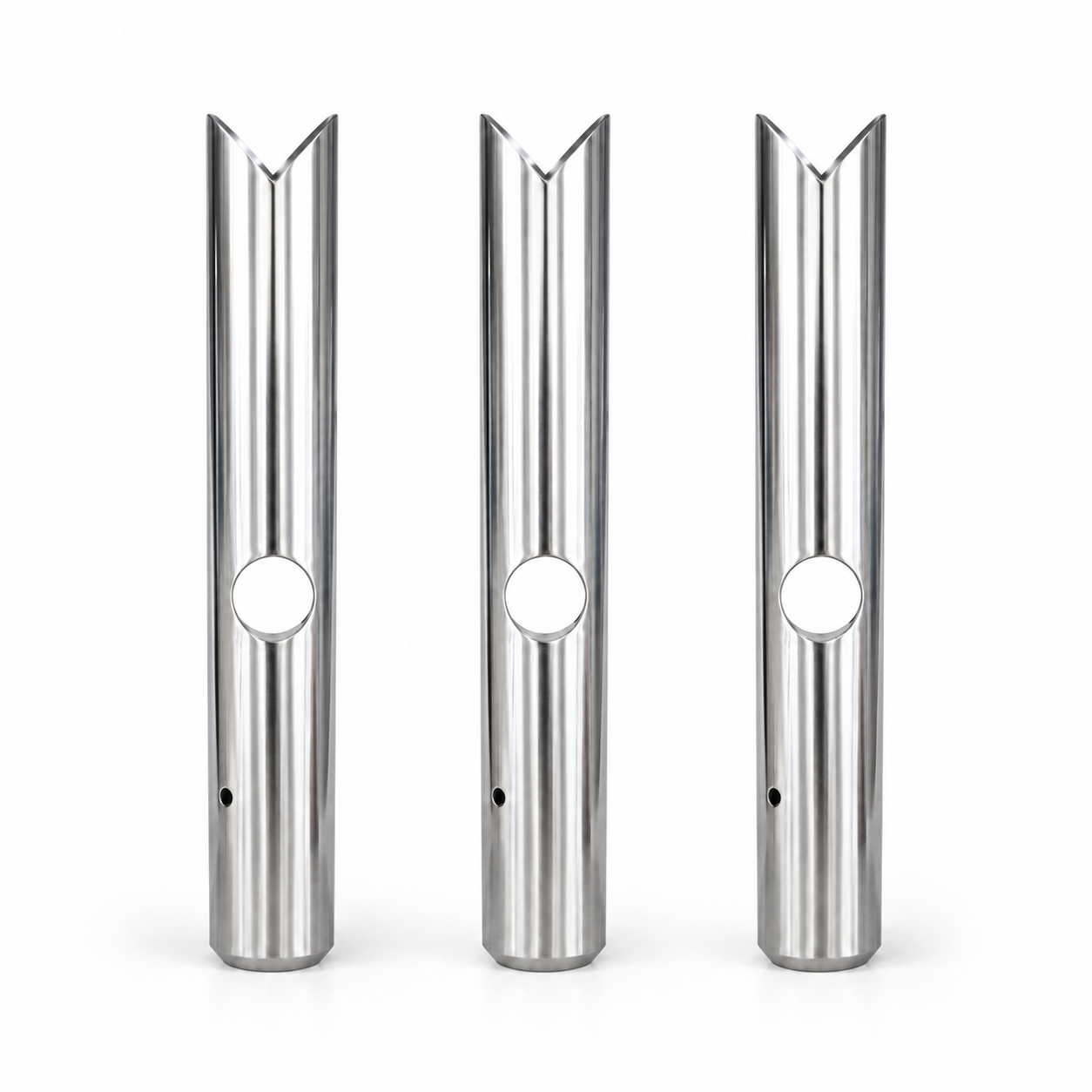

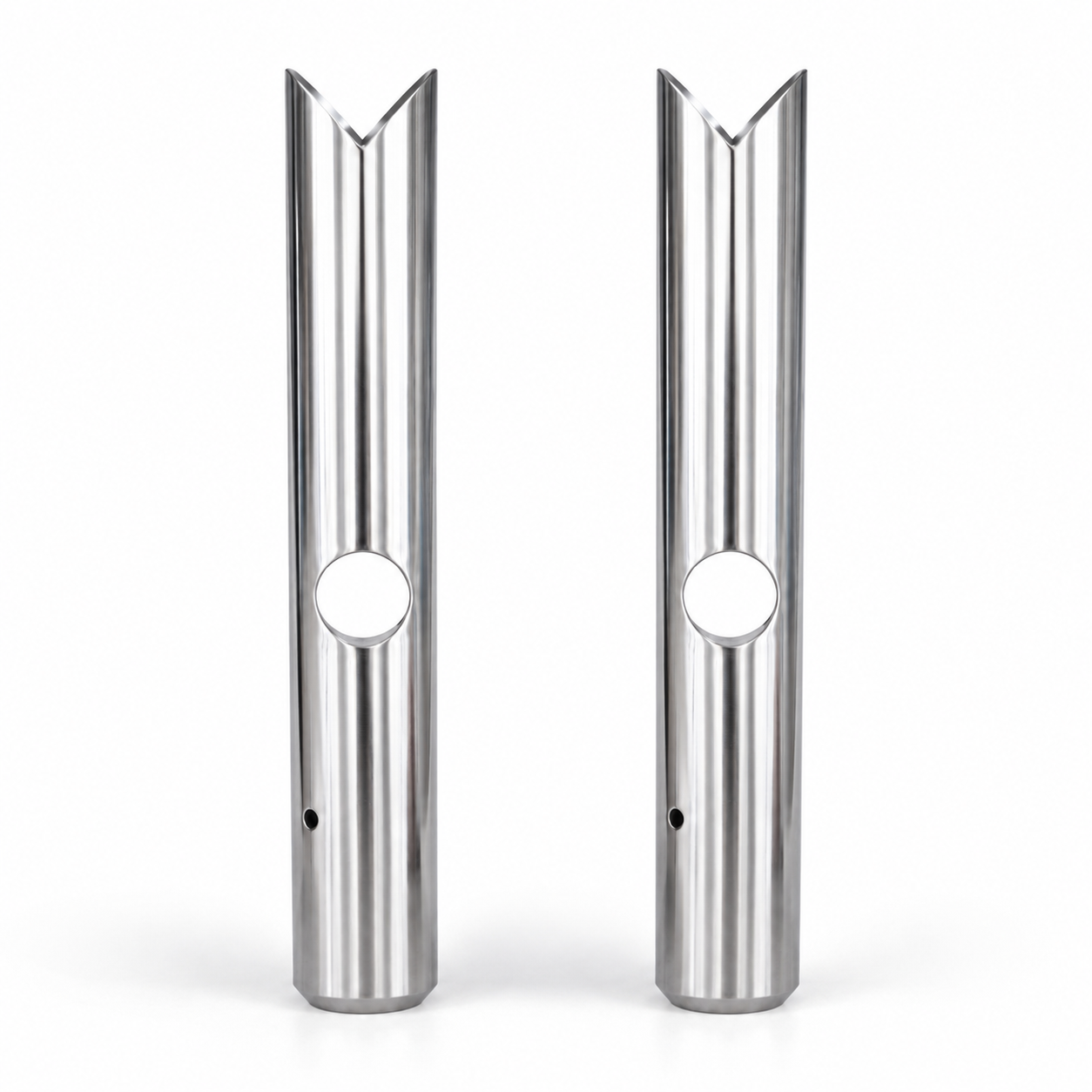

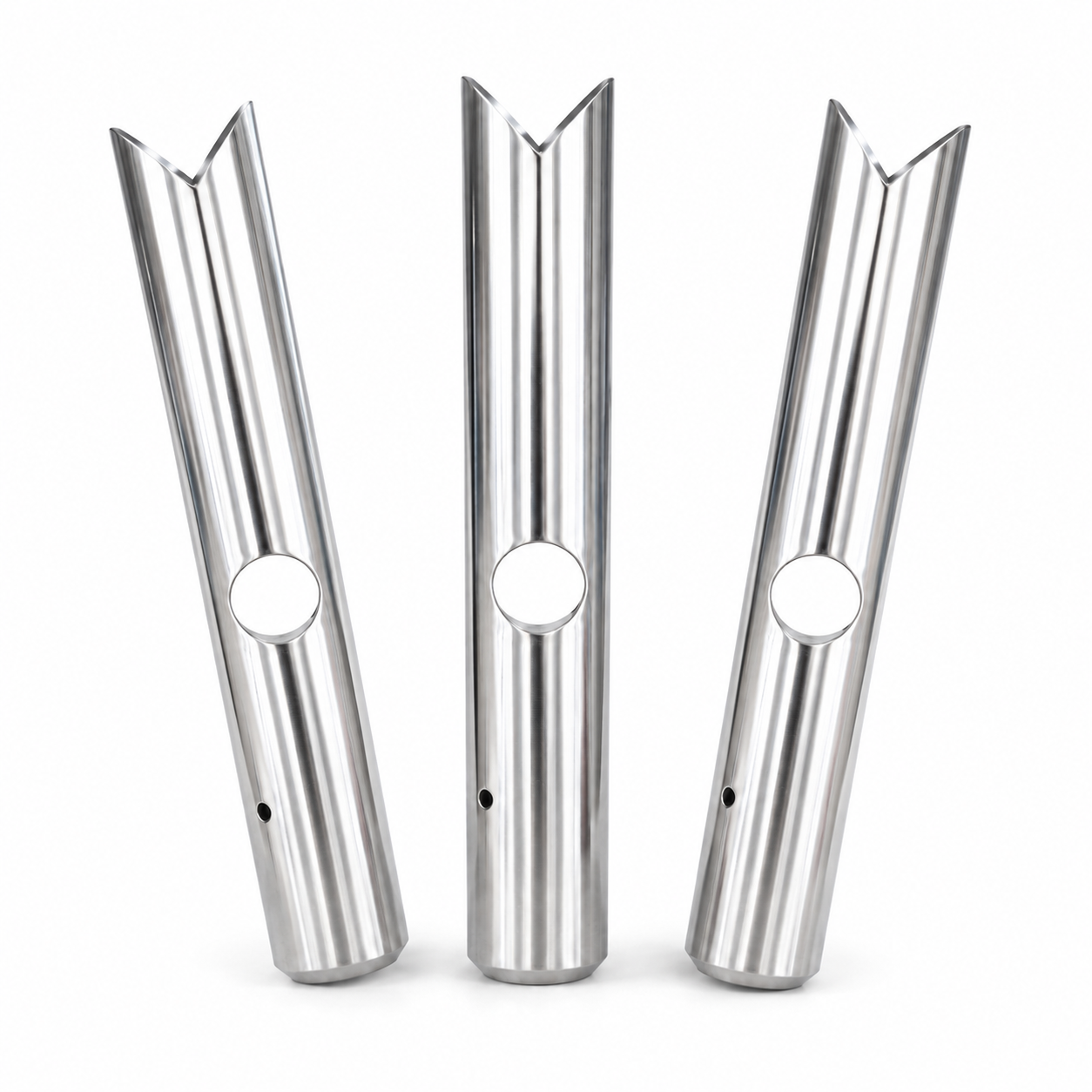

De acuerdo con el diseño aprobado, un cabezal de agua se puede fabricar como cabezal de agua de media carcasa, cabezal de agua de tubería dividida, cabezal de agua semicilíndrico, cabezal de agua tubular, cabezal de agua de tubería sin costura, cabezal de agua mecanizado por CNC, cabezal de agua fabricado, conjunto de cabezal de agua soldado o cabezal de agua montado en el núcleo. Un cabezal de agua de media carcasa se produce cortando y mecanizando tubos sin costura al perfil requerido y se suministra como un componente basado en planos para su posterior integración.
 |  |  |
 |  |  |
 |  |  |
Antes del mecanizado, se inspecciona la composición química, las propiedades mecánicas, la conformidad con las pruebas ultrasónicas (UT), el diámetro exterior y el espesor de la pared de la tubería sin costura. Esta inspección confirma que la materia prima cumple con el grado especificado y es apta para su posterior corte y mecanizado CNC.
Después del mecanizado en torno CNC, cada cabezal de agua se somete a una inspección dimensional basada en planos, verificación de perfil, inspección de interfaz y superficie de contacto, inspección visual y de condición de superficie e identificación positiva de material (PMI). La verificación PMI confirma el grado del material del componente terminado y reduce el riesgo de confusión de materiales durante la producción.
Los materiales disponibles incluyen acero inoxidable, acero inoxidable dúplex, aleaciones de níquel y titanio y aleaciones de titanio. Los cabezales de agua y los colectores de agua basados en trefilado se utilizan en intercambiadores de calor industriales, intercambiadores de calor compactos, intercambiadores de calor de circuito impreso, enfriadores de agua y enfriadores de procesos, sistemas de enfriamiento de gas, equipos de recuperación de calor, equipos de generación de energía, sistemas térmicos de hidrógeno y CO₂, equipos de proceso de alta presión y sistemas de gestión térmica personalizados. El diseñador del equipo determina la idoneidad final en función del medio operativo, la temperatura, la presión y el código de diseño aplicable.
Huashang Steel protege la propiedad intelectual del cliente al no publicar dibujos de clientes, dimensiones exactas, tolerancias, coordenadas de apertura, detalles de ensamblaje, números de dibujos o identidades de los clientes. La información técnica específica del proyecto permanece confidencial.
Un cabezal de agua es un componente fabricado a medida que forma parte del circuito de flujo del lado del agua de un intercambiador de calor industrial. Conecta la tubería de agua externa con los conductos de flujo internos del núcleo del intercambiador y puede distribuir, recolectar o dirigir agua según su posición de instalación.
Sí. Huashang Steel fabrica cabezales de agua estrictamente de acuerdo con los dibujos aprobados por el cliente, incluidos diámetros personalizados, espesor de pared, longitud, perfil, aberturas, dimensiones de interfaz y preparación de bordes.
Los cabezales de agua se pueden producir a partir de acero inoxidable, acero inoxidable dúplex, aleaciones de níquel y titanio y aleaciones de titanio. La selección del material se confirma con la presión, temperatura y medio operativo de diseño del proyecto.
Cada cabezal de agua recibe pruebas ultrasónicas de la materia prima, inspección dimensional basada en planos, verificación de perfil e interfaz, inspección del estado de la superficie y verificación de PMI. Con cada envío se proporciona documentación del material y trazabilidad completa.
Para solicitar una cotización de cabezales de agua personalizados o conjuntos de cabezales del lado del agua, envíe sus dibujos aprobados y las especificaciones del proyecto. Huashang Steel respalda la producción en lotes pequeños y basada en proyectos, con suministro coordinado de cabezales, pétalos, boquillas, tuberías, accesorios y bridas a juego.
