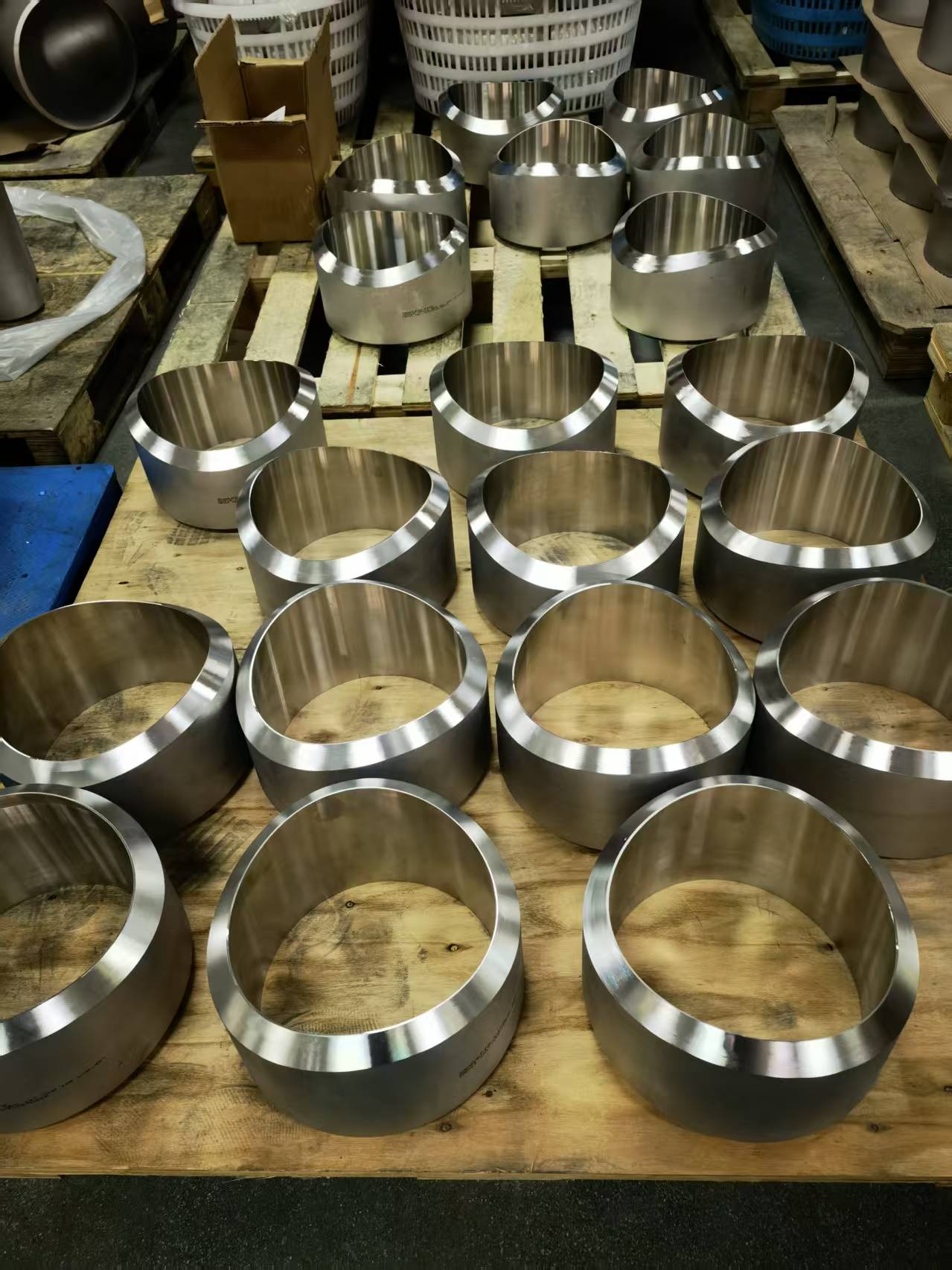

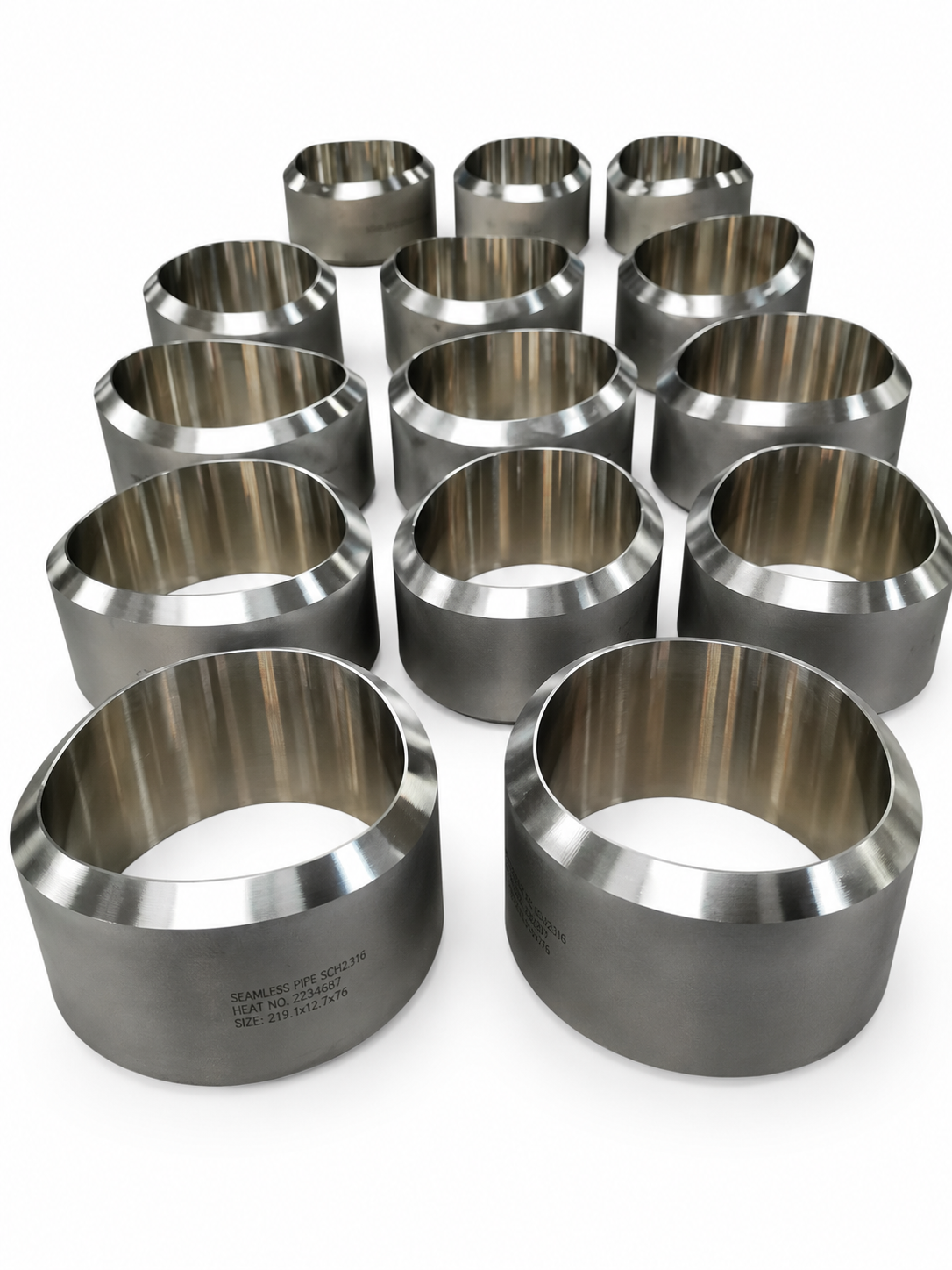

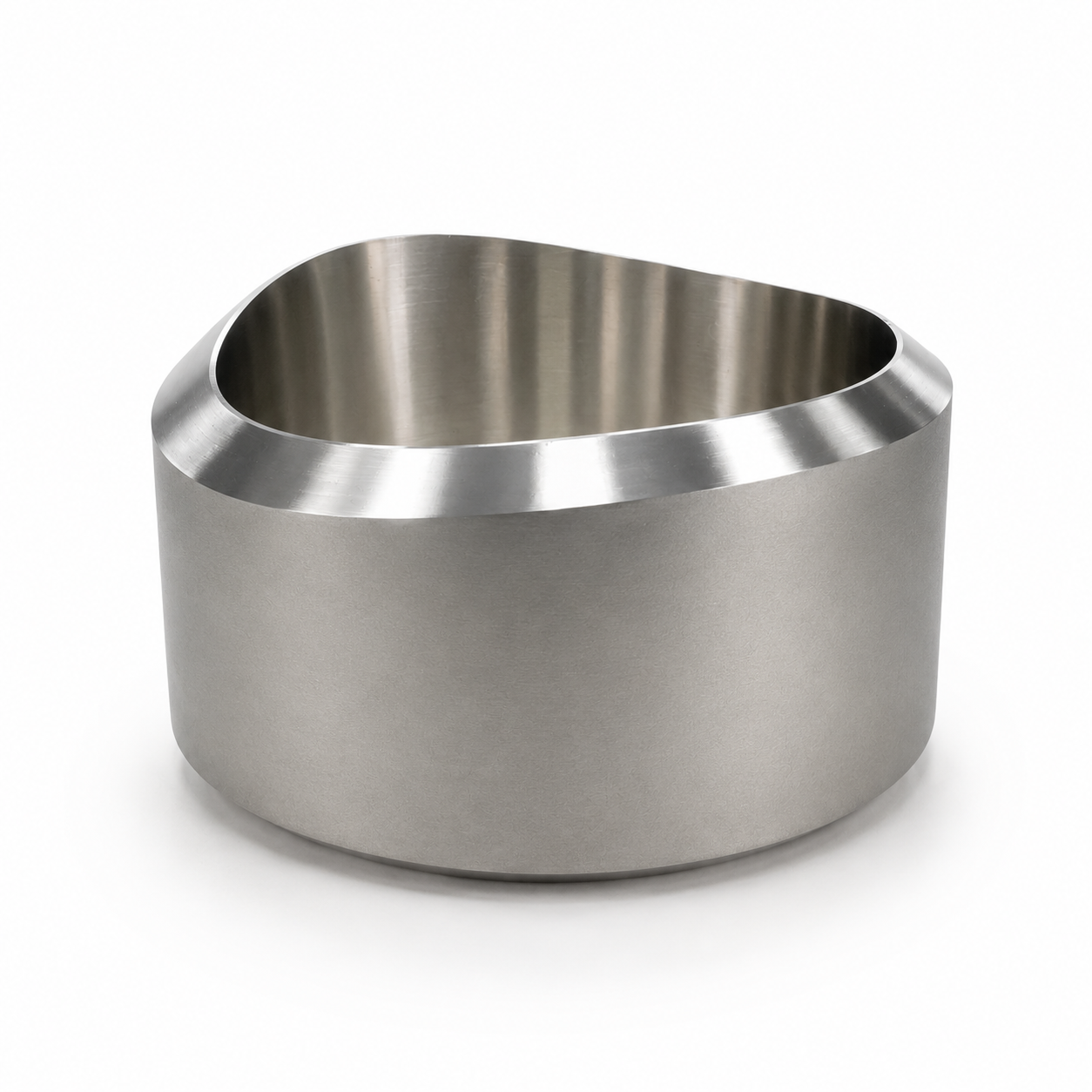

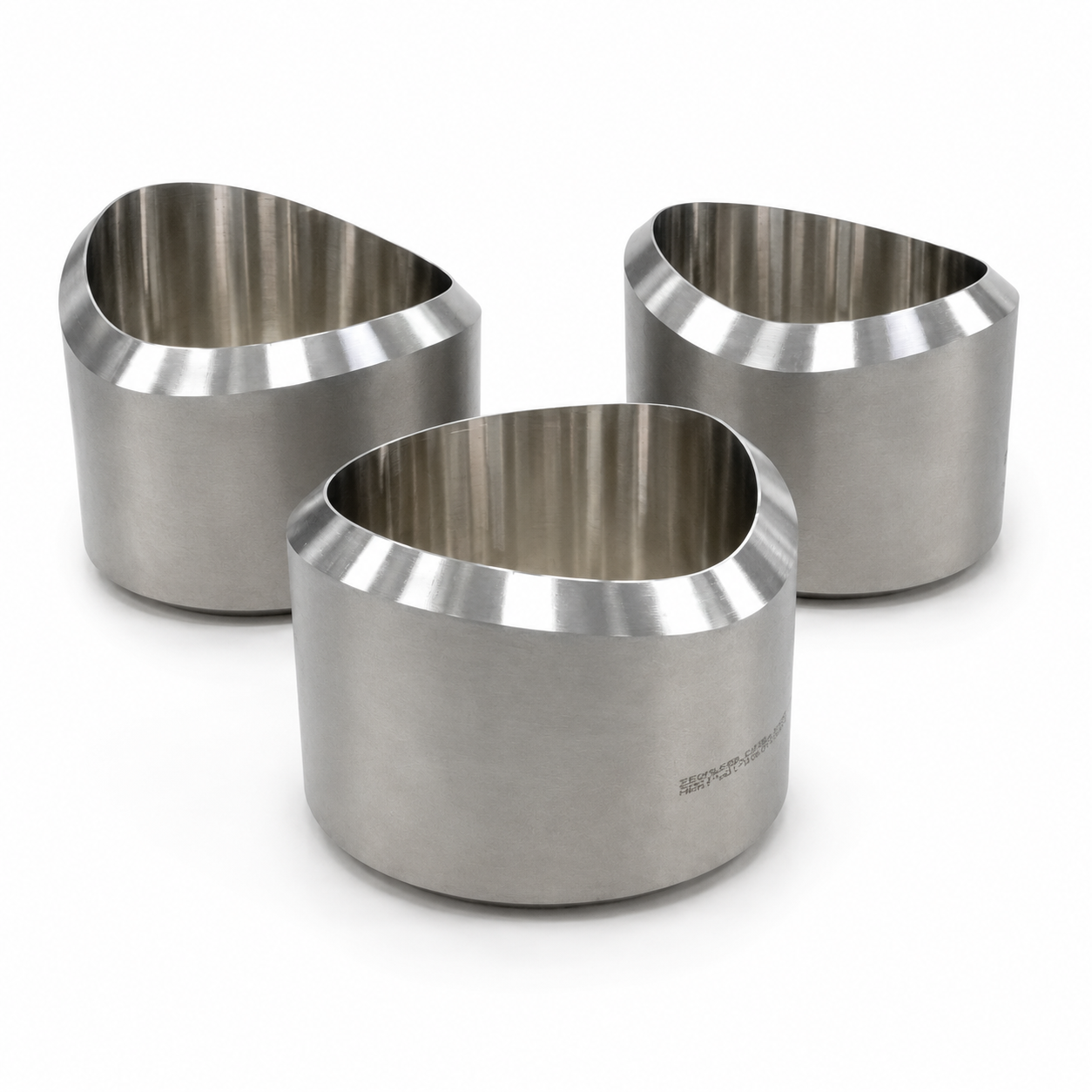

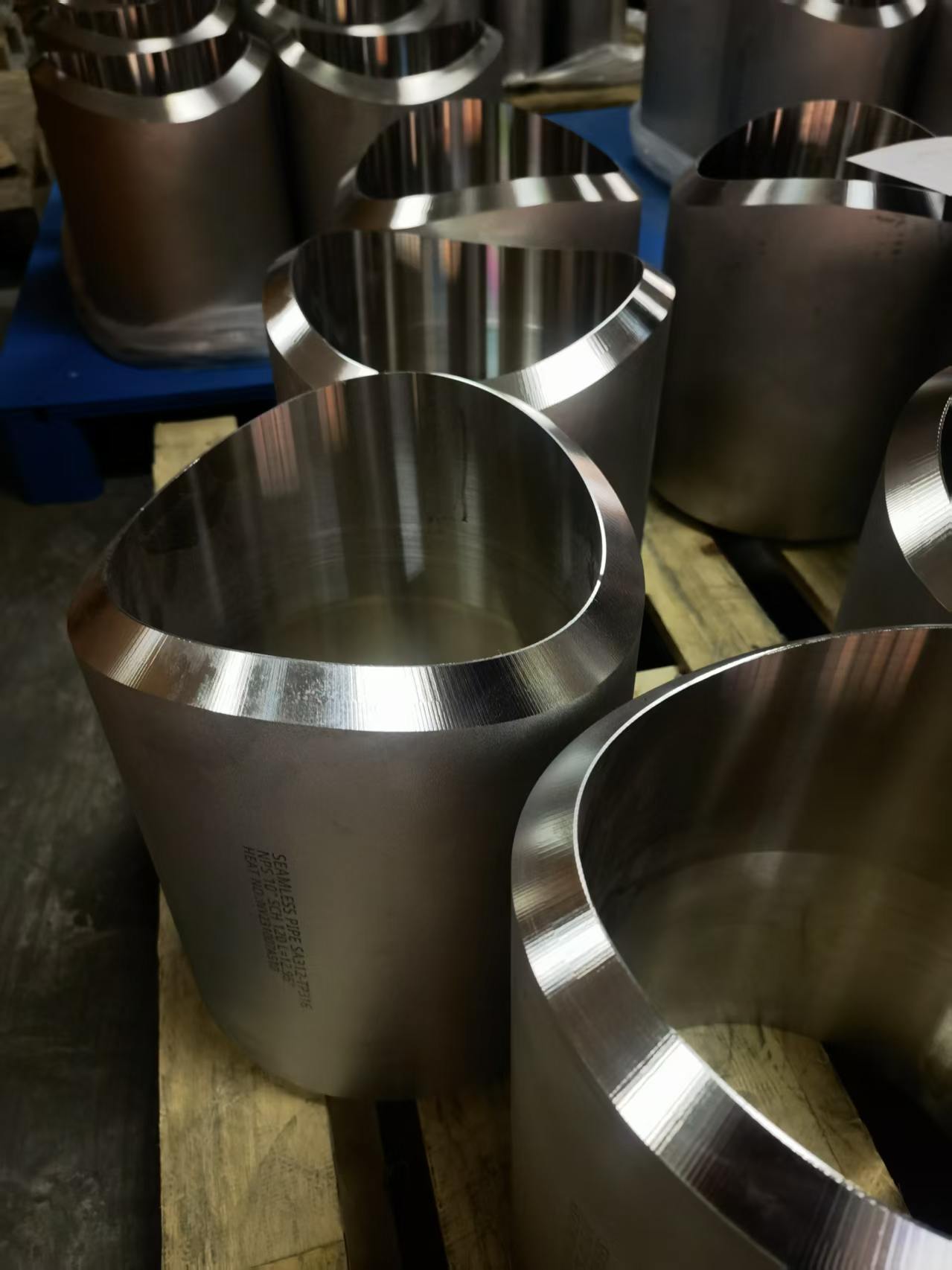

Las boquillas de gas combustible son conexiones de proceso críticas diseñadas para aplicaciones de entrada y salida de gas combustible en intercambiadores de calor, recipientes a presión, sistemas de enfriamiento de hidrógeno, equipos de GNL, unidades de procesamiento de gas y sistemas de energía industrial. Al actuar como interfaz entre los equipos de proceso y los sistemas de tuberías externos, estos componentes respaldan una distribución constante de gas, contención de presión y operación hermética en condiciones de servicio exigentes. Para clientes industriales con requisitos específicos de proyectos, las boquillas de gas combustible se pueden fabricar de acuerdo con los planos del cliente y las especificaciones del proyecto, con diámetros, espesores de pared, configuraciones de cuello de boquilla y preparaciones de soldadura personalizados disponibles.
Artículo | Especificación |
|---|---|
Rango de tamaño | 1/2" – 48" |
NPS | DN15-DN1200 |
Espesor de la pared | ESC 5S – ESC XXS |
Longitud | según dibujo |
Tipo de extremo | Extremo biselado/extremo liso/extremo bridado |
Tipo de conexión | Soldado/bridado |
Presión de diseño | Hasta 350 barras |
Temperatura de diseño | -196°C a +650°C |
Acabado superficial | Decapado, pasivado, mecanizado |
Esta gama de especificaciones permite que las boquillas encajen en diversas configuraciones de tuberías y equipos en procesos industriales de baja, alta presión y alta temperatura.
Acero inoxidable : ASTM A312 TP304L, ASTM A312 TP316L, ASTM A312 TP321, ASTM A312 TP347H
Acero inoxidable dúplex : UNS S31803 (2205), UNS S32750 (2507)
Aleaciones de níquel : Inconel 600, Inconel 625, Incoloy 800H, Incoloy 825, Hastelloy C276
Titanio : Grado 2, Grado 5
Las boquillas de gas combustible de acero inoxidable se utilizan ampliamente para servicios generales de gas industrial, mientras que los grados dúplex y de aleación de níquel se seleccionan para aplicaciones con mayores demandas de corrosión o temperatura. Hay grados de titanio disponibles para requisitos especializados de ligereza y resistencia a la corrosión.
 |  |  |
Las boquillas de gas combustible cumplen múltiples funciones principales en los sistemas de procesos industriales. En primer lugar, permiten la distribución de gas combustible transfiriendo gas combustible entre equipos de proceso y sistemas de tuberías externos. Como boquillas de entrada de gas combustible, proporcionan una entrada controlada de gas a intercambiadores de calor y recipientes a presión; Como boquillas de salida de gas combustible, recogen y transfieren el gas de proceso a los sistemas posteriores. También actúan como conexiones de límite de presión para mantener la integridad de la presión del sistema y el rendimiento a prueba de fugas, y respaldan la gestión del flujo para una distribución eficiente del flujo de gas a través de cabezales y colectores.
Estas boquillas se utilizan en una amplia gama de sectores industriales. En la industria del GNL, se utilizan en plantas de licuefacción de GNL, sistemas de recuperación de GNL, sobrecalentadores de GNL, enfriadores de GNL, sistemas de regasificación de GNL e instalaciones flotantes de GNL (FLNG). Las boquillas de gas combustible GNL están diseñadas para soportar temperaturas de funcionamiento criogénicas de hasta -196 °C.
En la industria del hidrógeno, las boquillas de gas combustible de hidrógeno se instalan en sistemas de enfriamiento de hidrógeno, estaciones de servicio de hidrógeno, preenfriadores de hidrógeno y sistemas de celdas de combustible, con diseños de materiales y fabricación compatibles con las condiciones de servicio del hidrógeno.
Para los sistemas de intercambiadores de calor, las boquillas de gas combustible para intercambiadores de calor son compatibles con intercambiadores de calor de microcanales (MCHE), intercambiadores de calor de circuito impreso (PCHE), intercambiadores de calor de carcasa y tubos, enfriadores de gas y calentadores de gas. Las aplicaciones adicionales incluyen instalaciones de procesamiento de gas, como patines de gas combustible, estaciones de compresión de gas, sistemas de enfriamiento de compresores y módulos de distribución de gas, así como recipientes a presión donde las boquillas de gas combustible de los recipientes a presión apoyan la transferencia de gas para recipientes separadores, recipientes de proceso y recipientes de gas de alta presión y otros equipos fabricados a medida.
 |  |  |
 |  |  |
 |  |  |

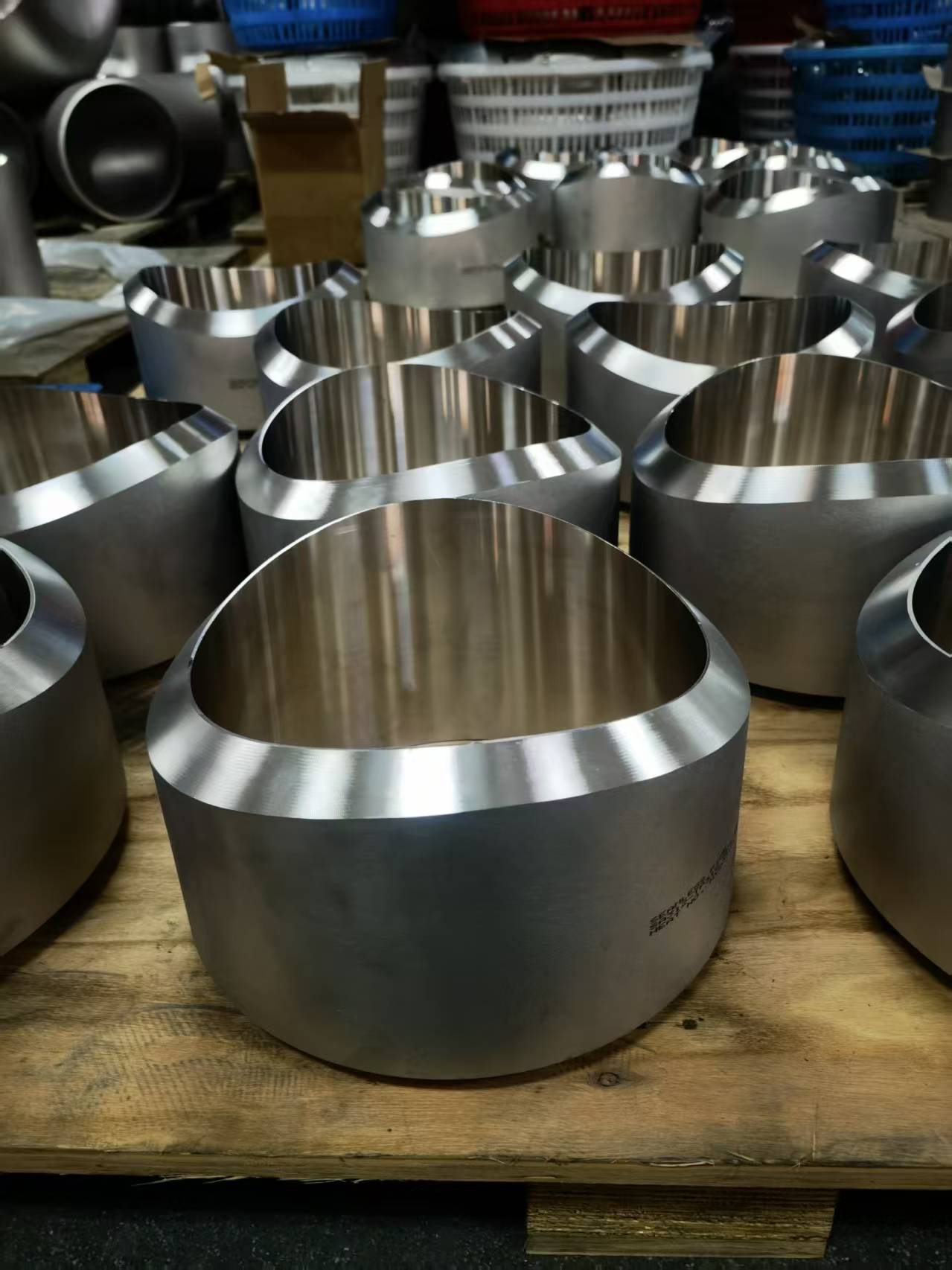

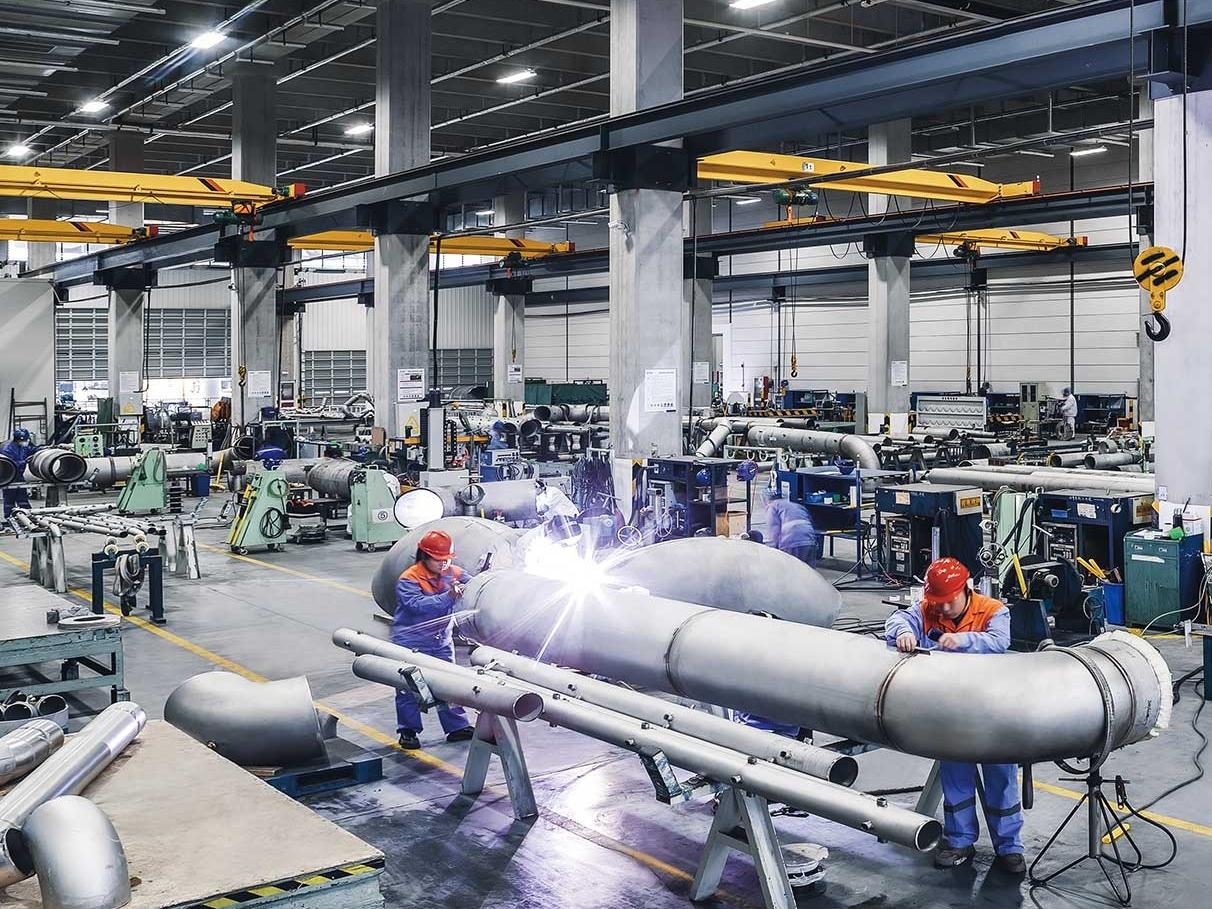

La fabricación de boquillas de gas combustible sigue estándares de proceso definidos para cumplir con los requisitos del proyecto. La soldadura de penetración total se aplica para respaldar la integridad estructural y la contención de presión. El mecanizado CNC de precisión se utiliza para biseles, extremos de boca de pez e interfaces de boquillas para garantizar un ajuste preciso durante la instalación en el sitio. Las boquillas están diseñadas para soportar alta presión, lo que las hace adecuadas para aplicaciones de GNL, hidrógeno y gases industriales. La resistencia a la corrosión se logra mediante la selección de grados de material apropiados, y la fabricación de boquillas personalizadas está disponible según los planos del cliente para cumplir con los requisitos específicos del equipo y del conjunto de boquillas de gas combustible.

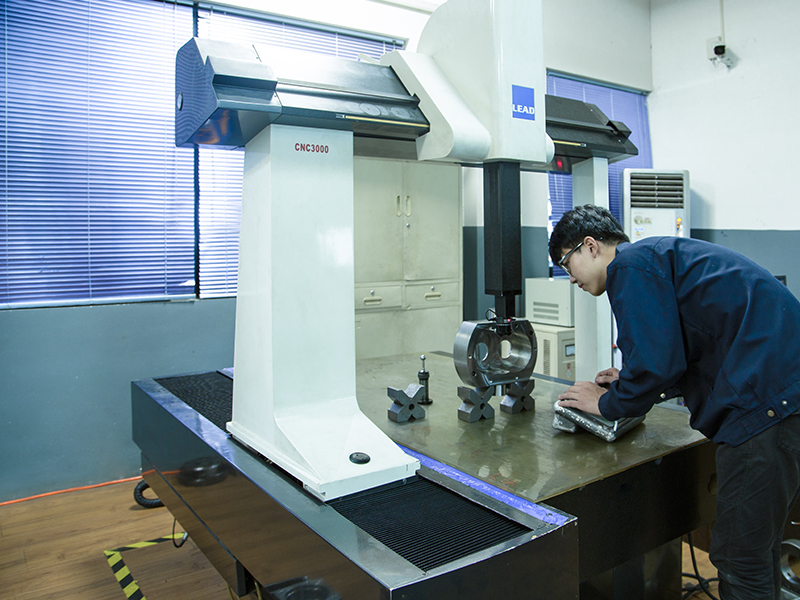

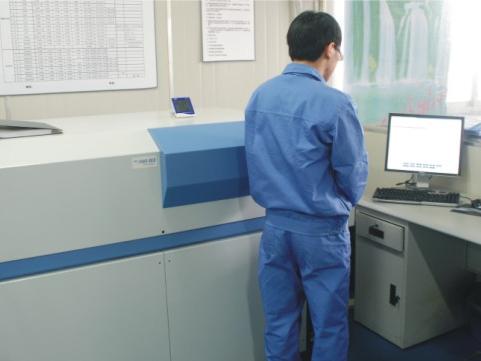

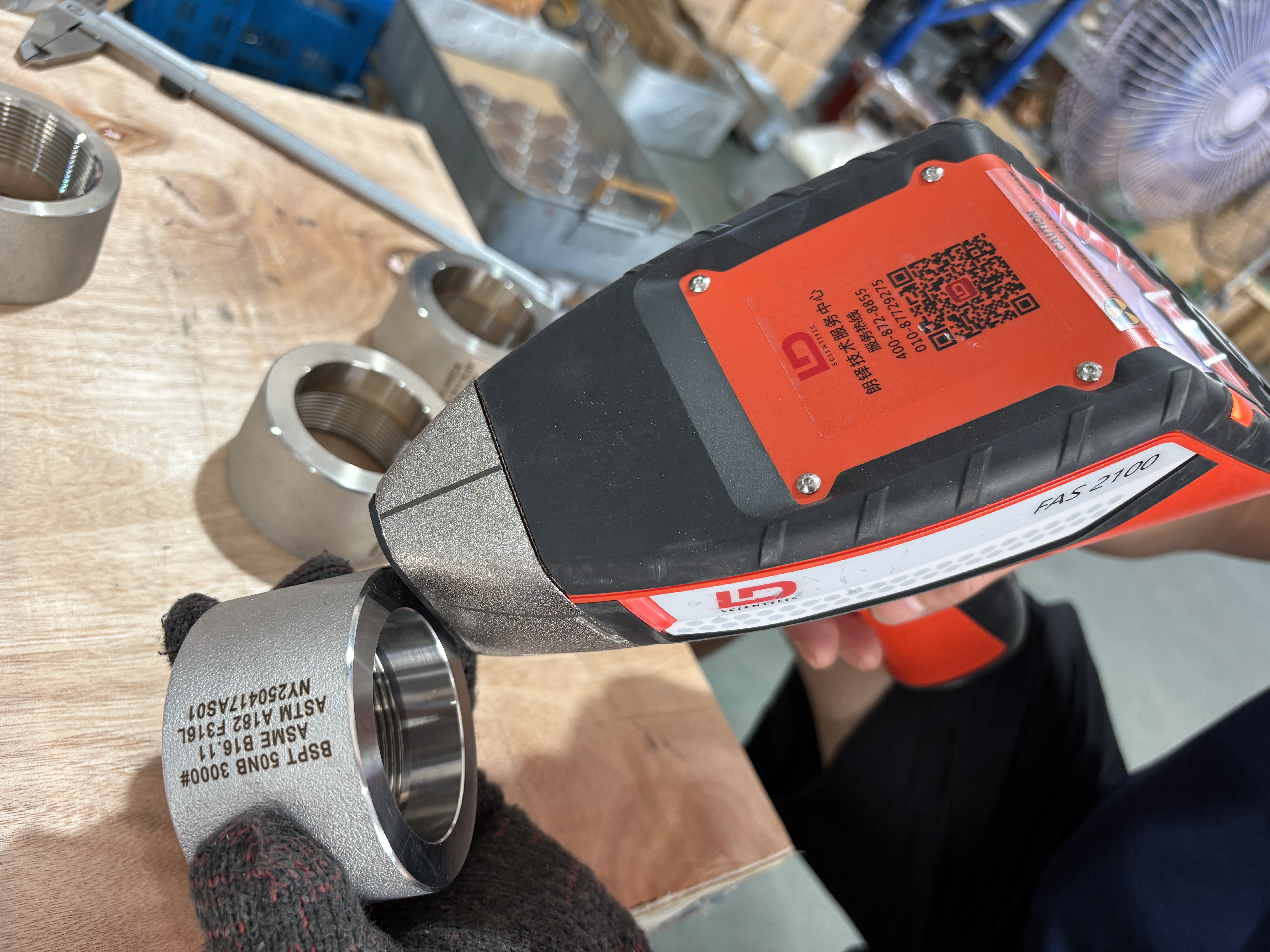

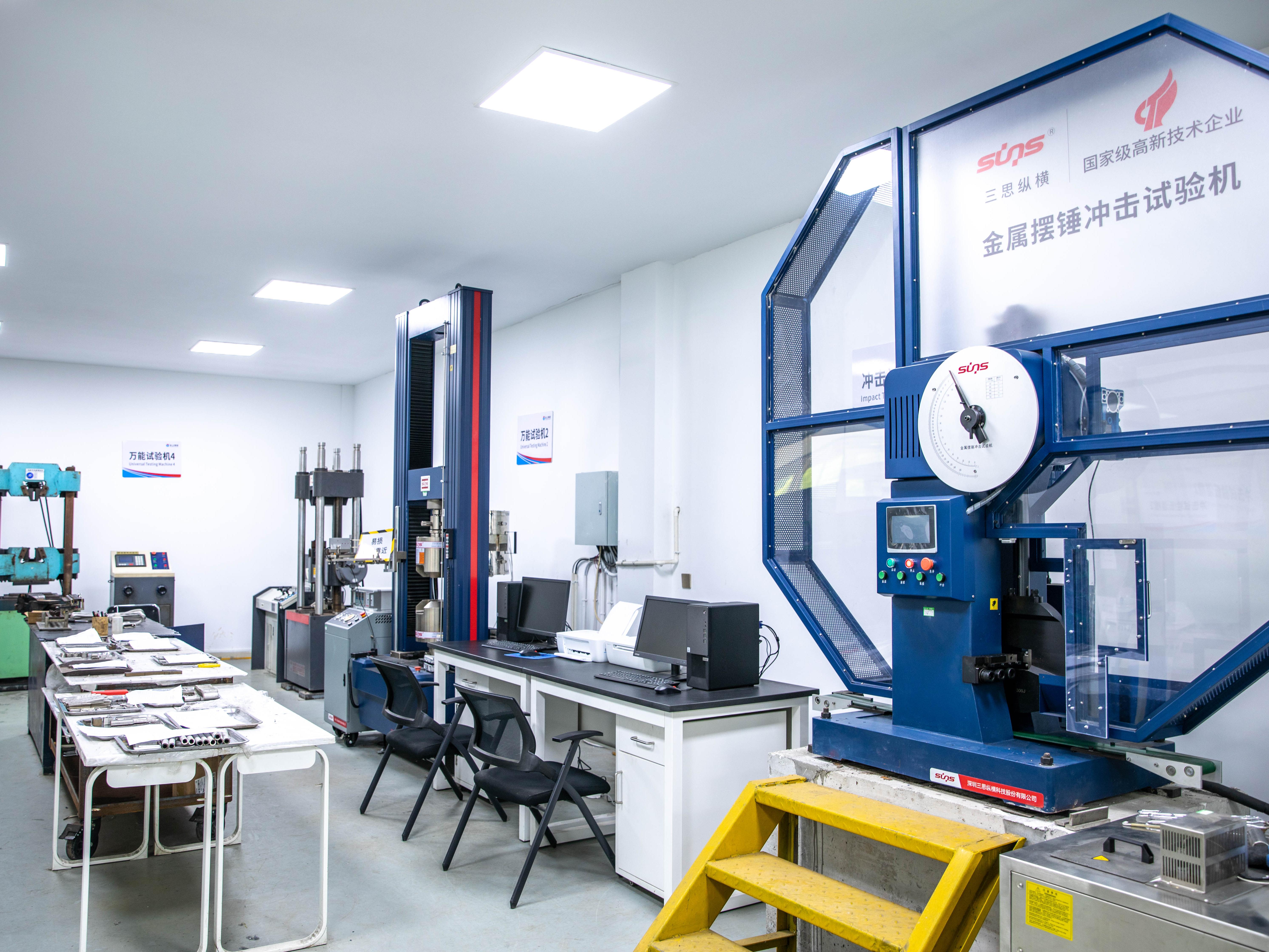

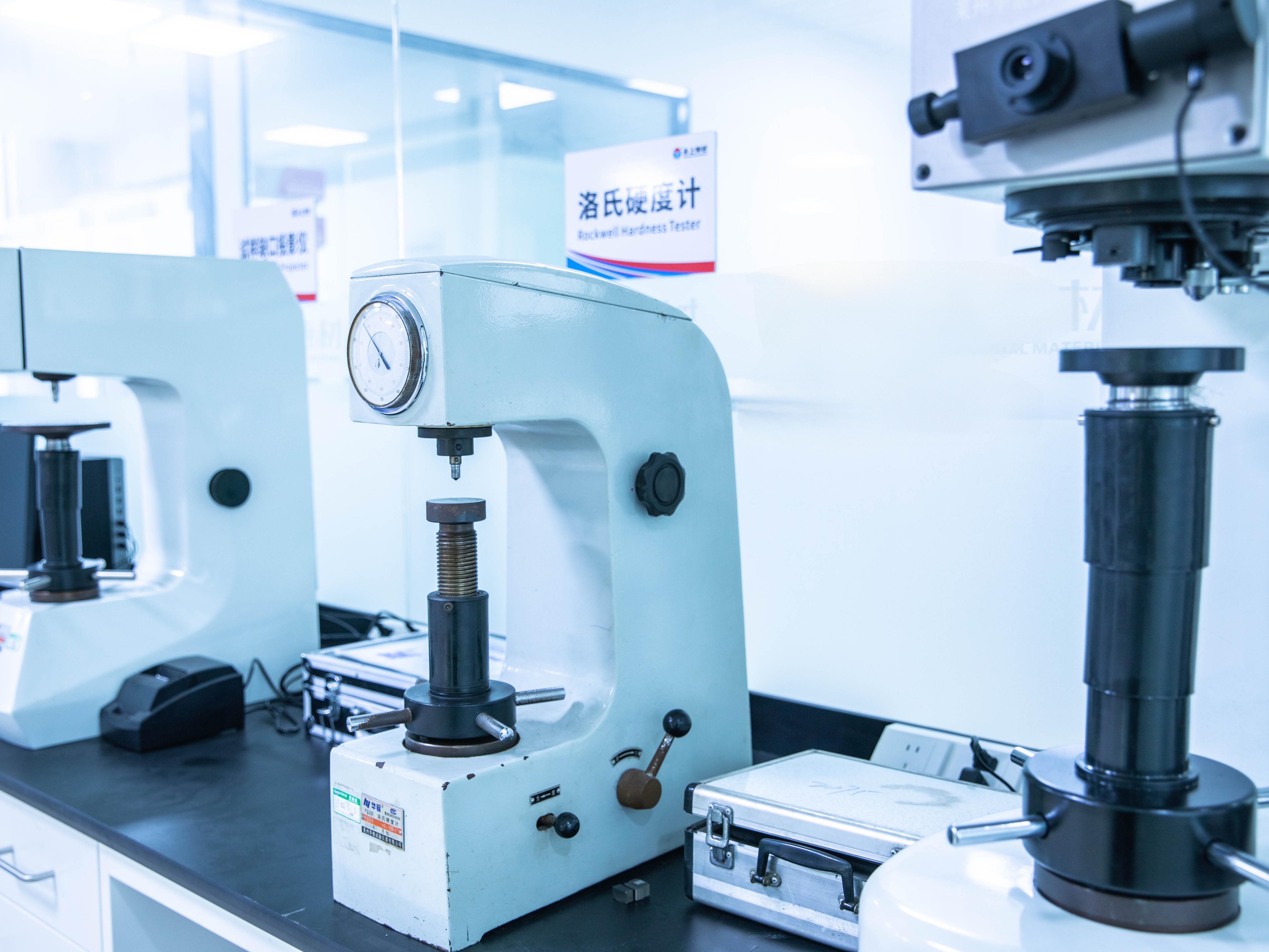

Todas las boquillas de gas combustible se someten a procesos estructurados de verificación de calidad. La verificación del material incluye pruebas de PMI y análisis con espectrómetro para confirmar la composición del material. La inspección dimensional cubre el diámetro exterior, el espesor de la pared, la longitud, el ángulo de bisel y el perfil de boca de pez para garantizar el cumplimiento de las especificaciones del dibujo. Las pruebas mecánicas que incluyen pruebas de tracción y pruebas de dureza también están disponibles según sea necesario.
Cada envío va acompañado de documentación completa, incluido el certificado de material EN10204 3.1, el informe PMI, el informe de inspección dimensional y el informe NDT, que proporcionan registros de calidad rastreables para adquisiciones comerciales y aceptación de proyectos.
Sí. Las boquillas de gas combustible se pueden fabricar según los planos del cliente y las especificaciones del proyecto, con opciones personalizadas para diámetros, espesores de pared, configuraciones de cuello de boquilla, longitudes y preparaciones de soldadura.
Para servicios criogénicos como aplicaciones de GNL, se encuentran disponibles grados de acero inoxidable austenítico y aleaciones de níquel. Para entornos corrosivos, se pueden seleccionar acero inoxidable dúplex, aleaciones de níquel, incluidos los grados Hastelloy, y materiales de titanio en función de condiciones de corrosión específicas.
La documentación estándar incluye Certificado de material EN10204 3.1, Informe PMI, Informe de inspección dimensional e Informe NDT. Se puede proporcionar documentación adicional previa solicitud para cumplir con los requisitos de aceptación específicos del proyecto.
Como fabricante de boquillas para gas combustible con experiencia en fabricación industrial personalizada, producimos componentes alineados con los estándares de la industria y las especificaciones del proyecto. Estas boquillas respaldan una larga vida útil en sistemas industriales críticos, incluidos sistemas de enfriamiento de hidrógeno, equipos de GNL, MCHE, PCHE y sistemas de gas combustible en general. Para consultas específicas de proyectos o requisitos de fabricación personalizados, los usuarios pueden comunicarse para recibir propuestas detalladas y soporte técnico.
