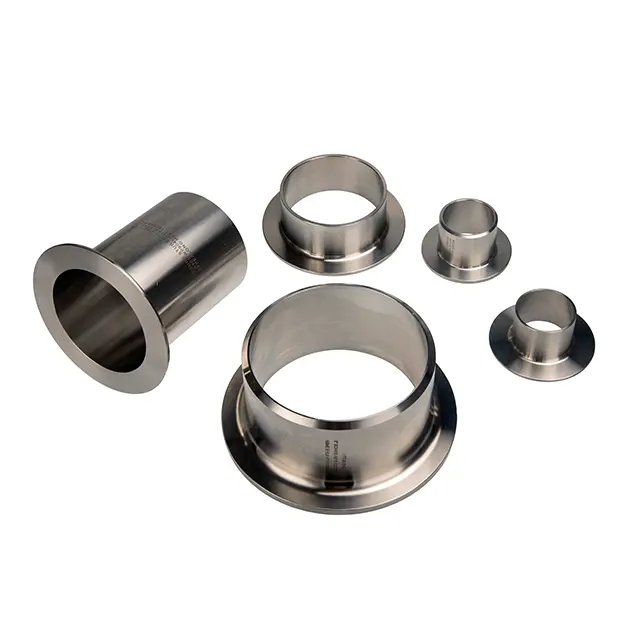

El rendimiento confiable del intercambiador de calor depende de algo más que tubos y placas. Las conexiones de las tuberías también deben permanecer seguras bajo presión, cambios de temperatura y condiciones de proceso exigentes. Los accesorios soldados a tope para intercambiadores de calor crean uniones suaves y permanentes que ayudan a reducir los riesgos de fugas y respaldan un flujo de fluido estable.
Disponibles como codos, T, reductores y tapas, estos accesorios conectan y encaminan tuberías de intercambiadores de calor a través de muchos sistemas industriales. Su material, dimensiones, preparación de soldadura y calidad de instalación influyen directamente en los requisitos de seguridad, durabilidad y mantenimiento del sistema.
Esta guía explora tipos de accesorios comunes, opciones de materiales, métodos de fabricación e instalación, desafíos operativos, requisitos de inspección y desarrollos futuros de la industria.
Los accesorios soldados a tope conectan tuberías, cambian la dirección del flujo, crean ramas y unen diferentes tamaños de tuberías. La conexión correcta depende de la disposición de las tuberías, los requisitos de flujo, la presión, la temperatura y el fluido del proceso.
Tipo de ajuste | Función principal | Variaciones comunes | Consideración clave |
|---|---|---|---|

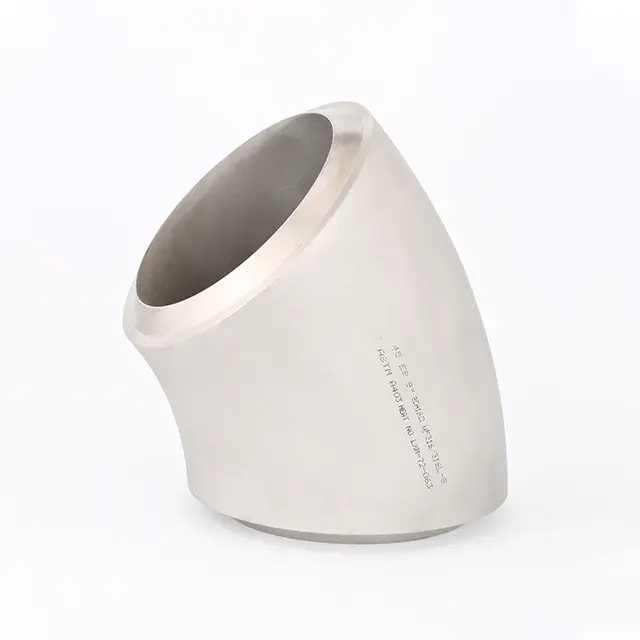

Codo | Cambia la dirección del flujo de fluido. | 45°, 90°, radio largo, radio corto | Los codos de radio largo reducen la turbulencia y la pérdida de presión; Los codos de radio corto ahorran espacio. |
Tee | Divide o combina el flujo de fluido. | T igual, T reductor | El tamaño adecuado ayuda a mantener un flujo equilibrado |

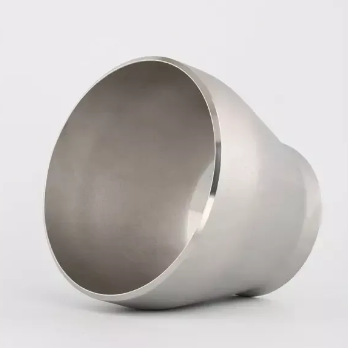

reductor | Conecta tuberías de diferentes diámetros. | Concéntrico, excéntrico | Los reductores excéntricos ayudan a prevenir bolsas de aire o vapor en líneas horizontales. |
Tapa | Sella el extremo de una tubería. | Tapa estándar soldada a tope | Proporciona un cierre permanente o temporal seguro. |
Enganche | Une dos tubos en línea recta. | Acoplamiento total, acoplamiento reductor | Los acoplamientos suelen ser roscados o soldados por casquillo; Confirme el tipo de conexión y la norma aplicable. |
Material | Ventaja principal | Aplicación típica |
|---|---|---|
Acero carbono | Fuerte y económico | Temperaturas moderadas y fluidos no corrosivos. |
Acero inoxidable | Alta resistencia a la corrosión | Sistemas químicos, alimentarios, farmacéuticos e higiénicos. |
Acero aleado | Maneja altas temperaturas y presiones. | Generación de energía y servicio industrial severo. |
aleación de níquel | Resiste el calor extremo y los productos químicos agresivos. | Condiciones de proceso altamente corrosivas o exigentes |
La selección del material debe considerar la temperatura, la presión, la corrosión, los ciclos térmicos y la compatibilidad de los fluidos. Elegir el diseño y el material de conexión correctos ayuda a crear tuberías de intercambiador de calor confiables y resistentes a fugas.
Los accesorios soldados a tope en los intercambiadores de calor deben soportar ambientes hostiles. Elegir el material adecuado es fundamental para la seguridad, la durabilidad y el rendimiento.
Acero al carbono: Ampliamente utilizado debido a su asequibilidad y buena resistencia mecánica. Lo mejor para temperaturas y presiones moderadas. Sin embargo, puede corroerse si se expone a líquidos agresivos o humedad.
Acero inoxidable: Ofrece excelente resistencia a la corrosión y solidez. Ideal para fluidos corrosivos y aplicaciones de alta temperatura. Los grados comunes incluyen acero inoxidable 304 y 316.
Acero aleado: Diseñados para condiciones extremas, los aceros aleados resisten altas temperaturas y presiones mejor que el acero al carbono o el acero inoxidable. A menudo contienen elementos como cromo, molibdeno o níquel para mejorar sus propiedades.
Las normas garantizan que los accesorios cumplan con los requisitos de seguridad y calidad. Los estándares comúnmente seguidos incluyen:
ASME (Sociedad Estadounidense de Ingenieros Mecánicos): establece requisitos para componentes de tuberías y recipientes a presión, incluidos los accesorios para soldar a tope.
ASTM (Sociedad Estadounidense de Pruebas y Materiales): proporciona especificaciones de materiales como composición química, propiedades mecánicas y métodos de prueba.
API (Instituto Americano del Petróleo): Relevante para accesorios utilizados en intercambiadores de calor de petróleo y gas.
ISO (Organización Internacional de Normalización): cubre la gestión de calidad y los estándares de materiales a nivel mundial.
El cumplimiento de estas normas garantiza que los accesorios puedan soportar las condiciones de funcionamiento y las exigencias reglamentarias.
La selección del material depende de varios factores:
Temperatura: Las temperaturas más altas requieren materiales como acero aleado o acero inoxidable para evitar deformaciones o fallas.
Presión: Los sistemas de alta presión exigen materiales con una gran resistencia a la tracción.
Naturaleza corrosiva del fluido: los productos químicos agresivos requieren materiales resistentes a la corrosión como acero inoxidable o aleaciones especiales.
Ciclos térmicos: los materiales deben tolerar la expansión y la contracción sin agrietarse.
Consideraciones de costos: es esencial equilibrar las necesidades de desempeño con las restricciones presupuestarias.
Afecta materialmente:
Longevidad: Los materiales resistentes a la corrosión duran más, lo que reduce el tiempo de inactividad y los costos de reemplazo.
Seguridad: Los materiales adecuados evitan fugas, roturas y accidentes.
Eficiencia: Las superficies lisas y libres de corrosión mantienen un flujo de fluido óptimo.
Mantenimiento: Los materiales duraderos requieren inspecciones y reparaciones menos frecuentes.
La elección de materiales inadecuados puede provocar fallos prematuros, reparaciones costosas y riesgos para la seguridad.
Los accesorios soldados a tope se someten a pasos de fabricación precisos para garantizar la durabilidad y el ajuste. Los principales procesos incluyen:
Forjar: Calentar palanquillas de metal y darles forma a alta presión para darles la forma básica del accesorio. Este método mejora la resistencia al refinar la estructura del grano.
Fundición: Metal fundido vertido en moldes para obtener formas complejas. Se utiliza con menos frecuencia debido a su posible porosidad.
Mecanizado: Corte y acabado del herraje a las dimensiones exactas. Esto garantiza una alineación adecuada y superficies lisas para soldar.
Tratamiento térmico: los ciclos controlados de calentamiento y enfriamiento alivian las tensiones y mejoran las propiedades mecánicas.
Cada paso debe cumplir con tolerancias estrictas para garantizar el ajuste y el rendimiento adecuados en los sistemas de intercambiadores de calor.
El control de calidad se basa en inspecciones y pruebas exhaustivas para detectar fallas tempranamente:
Inspección visual: comprueba el acabado de la superficie, la precisión dimensional y la calidad de la costura de soldadura.
Pruebas radiográficas (RT): utiliza rayos X o rayos gamma para revelar defectos internos como grietas o huecos.
Prueba ultrasónica (UT): envía ondas sonoras de alta frecuencia a través del accesorio para detectar fallas en el subsuelo.
Prueba hidrostática: aplica agua a alta presión para verificar la integridad a prueba de fugas.
Prueba de partículas magnéticas: detecta grietas superficiales y cercanas a la superficie en materiales ferromagnéticos.
La combinación de estos métodos garantiza que los accesorios cumplan con los estándares de seguridad y confiabilidad.
Los fabricantes siguen estándares reconocidos para mantener una calidad constante:
Código ASME para calderas y recipientes a presión (BPVC): rige los requisitos de diseño, materiales y pruebas para componentes a presión.
Especificaciones ASTM: definen las propiedades de los materiales y los métodos de prueba para accesorios.
ISO 9001: Norma del sistema de gestión de la calidad que garantiza el control de procesos y la mejora continua.
Estándares API: relevantes para accesorios utilizados en intercambiadores de calor de petróleo, gas y petroquímicos.
Cumplir con estos estándares ayuda a prevenir fallas y extiende la vida útil.
A pesar de una cuidadosa fabricación, pueden producirse defectos:
Grietas: Causadas por un enfriamiento inadecuado o tensiones de soldadura. Se soluciona mediante tratamiento térmico controlado y técnicas de soldadura adecuadas.
Porosidad: Bolsas de gas atrapadas durante la fundición o la soldadura. Prevenido por materiales limpios y ambientes controlados.
Variaciones dimensionales: Resultado de errores de mecanizado. Corregido por remecanizado o rechazo.
Inclusiones: Partículas no metálicas atrapadas en el interior del metal. Minimizado mediante materias primas de calidad y procesos de refinación.
La detección temprana y las acciones correctivas reducen el tiempo de inactividad y los costos.
Una preparación adecuada garantiza soldaduras fuertes y confiables. Primero, limpie minuciosamente los extremos de la tubería y las superficies de los accesorios para eliminar la suciedad, el aceite, el óxido o las incrustaciones. Cualquier contaminación puede debilitar la soldadura o provocar defectos. Luego, verifique las dimensiones y los ángulos de bisel de los extremos de las tuberías y los accesorios para asegurarse de que cumplan con las especificaciones.
La alineación es crítica. Los accesorios desalineados causan tensiones desiguales y mala penetración de la soldadura. Utilice abrazaderas, accesorios o puntos de soldadura para mantener las piezas en su lugar. Confirme la alineación en todas las direcciones (axial, radial y angular) antes de continuar. El espacio de raíz y el ajuste adecuados garantizan una penetración total de la soldadura y minimizan la distorsión.
Varias técnicas de soldadura son adecuadas para accesorios soldados a tope en intercambiadores de calor:
Soldadura por arco metálico protegido (SMAW): Versátil y ampliamente utilizada. Bueno para el trabajo de campo, pero puede requerir más limpieza.
Soldadura por arco de tungsteno con gas (GTAW o TIG): Ofrece un control preciso y soldaduras de alta calidad. Ideal para materiales finos y acero inoxidable.
Soldadura por arco metálico con gas (GMAW o MIG): proceso más rápido adecuado para secciones más gruesas pero menos preciso que TIG.
Soldadura por arco sumergido (SAW): Se utiliza para tuberías de gran diámetro y accesorios pesados, proporcionando una penetración profunda y altas tasas de deposición.
La elección depende del tipo de material, el espesor y las condiciones del sitio. La soldadura TIG suele preferirse para los intercambiadores de calor debido a sus soldaduras limpias y precisas.
Para lograr soldaduras duraderas y a prueba de fugas:
Mantenga el espacio de raíz y el ángulo de bisel adecuados para una penetración total.
Utilice parámetros de soldadura adecuados (corriente, voltaje, velocidad de desplazamiento) según el material y el espesor.
Emplee soldadura de múltiples pasadas para accesorios gruesos, asegurándose de que cada pasada esté limpia y libre de defectos.
Controle la entrada de calor para evitar el sobrecalentamiento, que provoca deformaciones o grietas.
Utilice anillos de respaldo o gases de purga (como argón) para acero inoxidable para evitar la oxidación dentro de la soldadura.
Evite la contaminación manipulando con cuidado los electrodos y los metales de aportación.
Después de soldar, inspeccione visualmente las soldaduras en busca de defectos superficiales como grietas, porosidad o socavados. Los métodos de prueba no destructivos, como las pruebas radiográficas o ultrasónicas, confirman la integridad de la soldadura interna.
El tratamiento térmico para aliviar tensiones reduce las tensiones residuales causadas por la soldadura. Implica calentar el área de soldadura a una temperatura específica, mantenerla y luego enfriarla lentamente. Este proceso evita grietas y distorsiones durante la operación.
Una limpieza adecuada posterior a la soldadura elimina la escoria o las salpicaduras, preservando la resistencia a la corrosión y la apariencia.
Los accesorios soldados a tope ofrecen varios beneficios clave que los hacen ideales para sistemas de tuberías de intercambiadores de calor. Su diseño y propiedades de los materiales contribuyen a la resistencia general, la confiabilidad y la rentabilidad del sistema.
Los accesorios soldados a tope proporcionan una excelente resistencia mecánica debido a la junta soldada continua que une tuberías y accesorios. Esta conexión perfecta maneja las fluctuaciones de alta presión y temperatura comunes en los intercambiadores de calor. La soldadura penetra todo el espesor de la pared de la tubería, creando una unión fuerte que resiste el agrietamiento y la fatiga. Además, los procesos de forjado y tratamiento térmico utilizados en la fabricación mejoran la dureza y la resistencia al desgaste de los accesorios.
Esta durabilidad significa que los accesorios mantienen la integridad durante los ciclos térmicos y la vibración, lo que reduce el riesgo de fugas o fallas. Su naturaleza robusta respalda una larga vida útil incluso en entornos industriales exigentes.
Una de las mayores ventajas de los accesorios soldados a tope es su capacidad para crear uniones a prueba de fugas. La superficie de soldadura lisa y uniforme elimina espacios o grietas por donde podrían escapar fluidos o entrar contaminantes. Esto es vital para los intercambiadores de calor que manejan fluidos peligrosos o corrosivos.
Las técnicas de soldadura adecuadas y las inspecciones posteriores a la soldadura garantizan que las uniones permanezcan apretadas y libres de defectos. El resultado es una mayor integridad y seguridad del sistema. La prevención de fugas también reduce el tiempo de inactividad y los costos de mantenimiento causados por la pérdida o daño de fluido.
Si bien las uniones soldadas son permanentes, los accesorios soldados a tope aún permiten un mantenimiento sistemático. Sus formas y tamaños estandarizados facilitan la identificación y sustitución de secciones dañadas durante paradas programadas. Cuando es necesario reemplazar un accesorio o un segmento de tubería, se puede cortar y volver a soldar de manera eficiente sin alterar todo el sistema.
Esta modularidad ayuda a reducir el tiempo de reparación y los costos de mano de obra. También permite actualizaciones o modificaciones de las tuberías del intercambiador de calor sin revisiones importantes.
Aunque los accesorios para soldar a tope pueden tener costos iniciales más altos en comparación con los accesorios para soldar roscados o encastrados, resultan rentables con el tiempo. Su fuerza y resistencia a las fugas reducen la frecuencia de reparaciones y fallas inesperadas. Las menores necesidades de mantenimiento y la mayor vida útil se traducen en menos tiempo de inactividad y gastos operativos.
Además, se minimizan las pérdidas de energía por fugas o caídas de presión, lo que mejora la eficiencia general del intercambiador de calor. Los ahorros y la confiabilidad a largo plazo justifican la inversión inicial en accesorios para soldar a tope de calidad.
Los accesorios soldados a tope pueden sufrir corrosión, estrés térmico, defectos de soldadura y especificaciones incorrectas. El diseño, la instalación y la inspección adecuados ayudan a prevenir fugas y prolongar la vida útil del intercambiador de calor.
Desafío | Posibles efectos | Soluciones recomendadas |
|---|---|---|
Corrosión | Pérdida de metal, accesorios más débiles y fugas. | Utilice materiales resistentes a la corrosión, revestimientos protectores, revestimientos adecuados o protección catódica cuando corresponda. |
Erosión | Desgaste de la superficie interna causado por fluidos que se mueven rápidamente. | Controle la velocidad del fluido, mejore las rutas de flujo e inspeccione las áreas de alto desgaste con regularidad |
Expansión térmica | Tensión, deformación o agrietamiento en uniones soldadas | Agregue bucles o juntas de expansión, use soportes adecuados y realice análisis de tensión de las tuberías |
Defectos de soldadura | Grietas, porosidad, fusión incompleta, distorsión o fugas. | Siga un WPS aprobado, limpie las superficies, utilice soldadores calificados y aplique un tratamiento térmico adecuado. |
Discrepancia de materiales | Corrosión, tensión en las articulaciones o falla prematura. | Seleccione materiales compatibles para accesorios, tuberías e intercambiadores de calor. |
Clasificación de presión o temperatura incorrecta | Rendimiento reducido o fallo de ajuste | Verifique las condiciones de diseño, grados de materiales, espesores de pared y estándares aplicables. |
Mala coordinación del diseño. | Problemas de instalación, flujo restringido o retrabajos costosos | Coordinar los requisitos de diseño, compra, fabricación e inspección. |
Espacio de instalación limitado | Desalineación o difícil acceso a la soldadura | Revise el diseño de las tuberías y utilice accesorios de ingeniería cuando las opciones estándar no sean adecuadas |
Los accesorios soldados deben inspeccionarse utilizando métodos de prueba no destructivos apropiados, tales como:
Pruebas visuales para detectar defectos superficiales y mala forma de soldadura
Pruebas de tintes penetrantes para detectar grietas superficiales
Pruebas de partículas magnéticas para detectar defectos en materiales ferromagnéticos.
Pruebas ultrasónicas para detectar defectos internos.
Pruebas radiográficas de porosidad, grietas y fusión incompleta.
Nota: Supervise periódicamente el estado del material, la calidad de la soldadura y los parámetros operativos para identificar problemas antes de que provoquen fugas o paradas.
Están surgiendo nuevos materiales para mejorar la resistencia de los accesorios soldados a tope a la corrosión, el calor y el desgaste. Las aleaciones avanzadas combinan elementos como níquel, cromo y molibdeno para aumentar la resistencia y la longevidad en condiciones difíciles. Los revestimientos también desempeñan un papel importante: los revestimientos cerámicos y poliméricos mejoran la dureza de la superficie y protegen contra ataques químicos. Estas innovaciones ayudan a que los accesorios duren más, incluso en fluidos agresivos o ambientes de alta temperatura.
Los métodos de fabricación continúan evolucionando para aumentar la precisión y reducir los defectos. Tecnologías como la soldadura automatizada y el mecanizado robótico garantizan una calidad constante y tolerancias más estrictas. La fabricación aditiva (impresión 3D) está empezando a permitir formas de ajuste complejas y diseños personalizados imposibles con los métodos tradicionales. Estas mejoras reducen el tiempo y los costos de producción y al mismo tiempo aumentan la confiabilidad.
El futuro apunta a accesorios inteligentes integrados con sensores que monitorean la temperatura, la presión y el estrés en tiempo real. Estos sensores brindan advertencias tempranas sobre fugas, corrosión o fallas mecánicas. La integración de la tecnología IoT (Internet de las cosas) permite el monitoreo remoto y el mantenimiento predictivo, lo que reduce el tiempo de inactividad y las costosas reparaciones. Los accesorios inteligentes transforman la gestión del intercambiador de calor de reactiva a proactiva.
La sostenibilidad impulsa la innovación en materiales y procesos. Los fabricantes se centran en aleaciones ecológicas y materiales reciclables. Los métodos de producción energéticamente eficientes reducen la huella de carbono. Además, los revestimientos que prolongan la vida útil de los accesorios reducen los residuos y el consumo de recursos. El diseño de accesorios para un fácil desmontaje respalda los principios de la economía circular, lo que ayuda a las industrias a cumplir con las regulaciones ambientales y los objetivos de responsabilidad corporativa.
Los accesorios soldados a tope son esenciales para sistemas de tuberías de intercambiadores de calor confiables y eficientes. La selección, instalación y mantenimiento adecuados garantizan conexiones fuertes y a prueba de fugas que resistan los cambios de presión y temperatura. El uso de materiales de calidad y el seguimiento de las mejores prácticas de soldadura previenen defectos y prolongan la vida útil. Para obtener un rendimiento óptimo del intercambiador de calor, elija productos confiables que ofrezcan durabilidad y resistencia a la corrosión. Huashang Steel proporciona accesorios para soldar a tope de alta calidad diseñados para satisfacer estas demandas, brindando un valor excepcional y confiabilidad a largo plazo.
R: Los accesorios para soldar a tope para intercambiadores de calor son conectores de tubería especializados soldados de extremo a extremo, lo que garantiza uniones fuertes y a prueba de fugas, esenciales para manejar alta presión y temperatura en sistemas de intercambiadores de calor.
R: Proporcionan resistencia, durabilidad y prevención de fugas superiores, manteniendo la integridad del sistema bajo ciclos térmicos y condiciones corrosivas comunes en los intercambiadores de calor.
R: La elección del material depende de la temperatura de funcionamiento, la presión, el tipo de fluido y la resistencia a la corrosión; las opciones comunes incluyen acero al carbono, acero inoxidable y acero aleado.
R: Los desafíos incluyen la corrosión, el estrés térmico y los defectos de soldadura, que pueden solucionarse mediante la selección adecuada de materiales, el diseño y las prácticas de soldadura de calidad.
