Descripción de los tubos de intercambio de calor
HUASHANG tiene un dispositivo informático de extracción en frío que tiene 70 metros de largo y puede producir cincuenta y tres metros de largo por cada tubería. Con los conocimientos tecnológicos avanzados de Corea y Japón, realiza controles de dimensiones más estrechos.
HUASHANG ha desarrollado un proceso de recocido brillante excepcional; el tratamiento térmico se realiza en el llamado horno cerrado. Las sustancias tratadas térmicamente están cubiertas por una atmósfera entre gases, lo que garantiza que el oxígeno no pueda ingresar al horno para entrar en contacto con los materiales y reaccionar para formar incrustaciones o empañar los materiales. El intercambiador de calor de acero inoxidable y el extremo de la superficie de la tubería de proceso son limpios, brillantes y precisos incluso para tubos con más de 24 metros.
Para garantizar la calidad de cada tubo de Huashang, uno de los

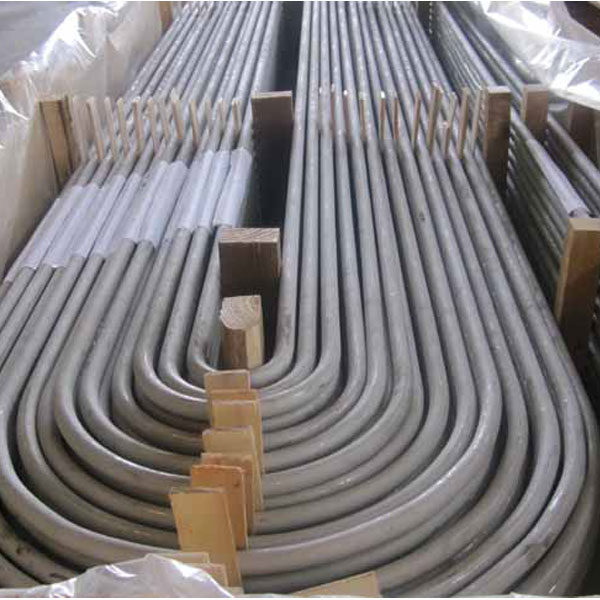

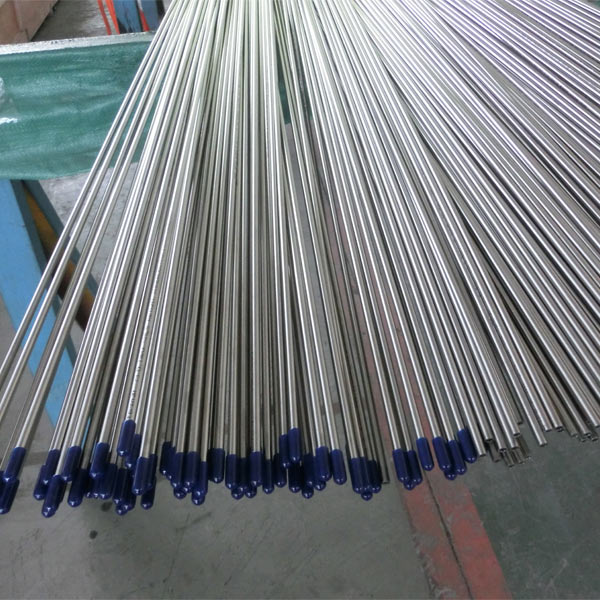

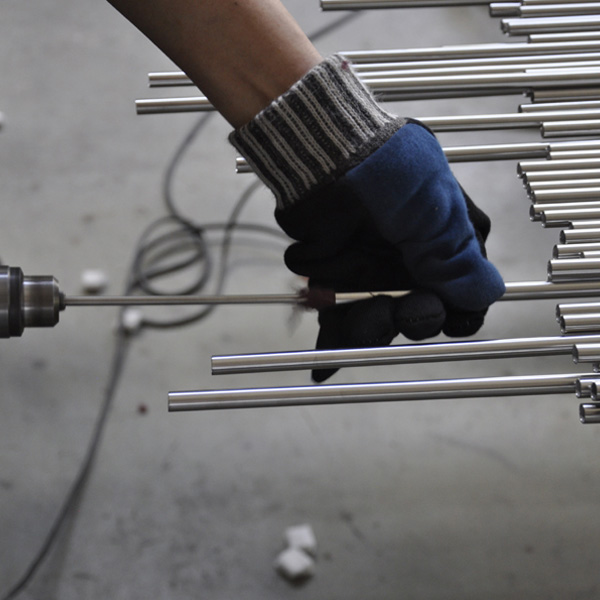

fabricantes profesionales de tubos de acero inoxidable , todos los tubos se realizan 100% prueba PMI, 100% prueba hidráulica, 100% limpieza interna con esponja, 100% prueba de dimensión y 100% prueba de superficie. Los tipos de tubo son tubo recto y tubo curvado en U/tubo sin costura y tubo soldado.
Tamaños de los tubos de intercambio de calor
DE: 6,35 mm--44,5 mm
ESPESOR DE PARED: 0,71 mm--3,81 mm
Longitud: MÁX. 53 metros o como tubos U-BEND
Materiales de los tubos de intercambio de calor
ACERO INOXIDABLE AUSTENÍTICO:
TP304, TP304L, TP304H, TP304LN, TP316/TP316L, TP316H, TP316Ti, TP316LN, TP321, TP321H, TP317, TP317L, TP347, TP347H, TP310S, TP310H, TP904L, 254Mo.S30432, S31042, N08367
Acero dúplex y súper dúplex:
S31500, S32101, S32003, S32304, S31803, S32205, S32750, S32760 :
Acero de aleación de níquel
N06600, N06601, N06625, N07718, N08800, N08825, N10276, N04400, N05500, N02200, N02201, N08028, N08810, N08811, N08020, N10624, N10629, N10675
Tubos de intercambio de calor estándar
ASTM A789, ASME SA789, EN10216-5, ASTM B163, ASTM B167, ASME SB163, ASME SB167, ASTM B668, ASME SB668, ASTM A269, ASME SB677, ASTM A213, ASME SA213, ASME SA269, ASMT A270, ASTM B622, ASTM B516
Composición química de la aleación de níquel, el acero dúplex y el acero austenítico
| Calificación | C | Si | Minnesota | P | S | Cr | Ni | Mes | Ti | N | Cu | fe | Alabama | Co | zr | Nótese bien | Tu | Virginia |
| máx. | máx. | máx. | máx. | máx. | | | | | máx. | máx. | máx. | máx. | máx. | | | | |
| Aleación de níquel |
| Inconel 600/No6600/2.4816 | 0.15 | 0.5 | 1 | | 0.015 | 14-17 | ≧72 | | | | 0.5 | 6.0-10.0 | | | | | | |
| Inconel 600/No6601/2.4851 | 0.1 | 0.5 | 1.5 | | 0.015 | 21-25 | 58-63 | | | | 1 | | 1.0-1.7 | | | | | |
| Inconel 690/No6690 | 0.05 | 0.5 | 0.5 | | 0.015 | 27-31 | 58 | | | | 0.5 | 7.0-11.0 | | | | | | |
| Inconel 625/No6625/2.4856 | 0.1 | 0.5 | 0.5 | 0.015 | 0.015 | 20-23 | ≧58 | 8,0-10,0 | ≦0,4 | | | 5 | ≦0,4 | | | 3.15-4.15 | | |
| Inconel 718/No7718/2.4668 | 0.08 | 0.35 | 0.35 | 0.015 | 0.015 | 17-21 | 50-55 | 2.8-3.3 | 0,65-1,15 | 0.006 | 0.3 | Resto | 0,2-0,8 | | | 4,75-5,5 | | |
| Incoloy 800/No8800/1.4876 | 0.1 | 1 | 1.5 | | 0.015 | 19-23 | 30-35 | | 0,15-0,6 | | 0.75 | ≧39,5 | 0,15-0,6 | | | | | |
| Incoloy 800H/No8810/1.4958 | 0,05-0,1 | 1 | 1.5 | | 0.015 | 19-23 | 30-35 | | 0,6-1,2 | | 0.75 | ≧39,5 | 0,15-0,6 | 1 | | | | |
| Incoloy 825/No8825/2.4858 | 0.05 | 0.5 | 1 | | 0.03 | 19,5-23,5 | 38-46 | 2,5-3,5 | | | 1.5-3 | ≧22 | 0.2 | | | | | |
| C-276/No10276/2.4819 | 0.01 | 0.08 | 1 | 0.04 | 0.03 | 14,5-16,5 | Balance | 15,0-17,0 | | | | 4.0-7.0 | | | 2.5 | | 3-4.5 | 0.35 |
| Monel 400/No4400/2.4360 | 0.3 | 0.5 | 2 | | 0.024 | | ≧63 | | | | 28-34 | 2.5 | | | | | | |
| Monel K-500/No5500 | 0.18 | 0.5 | 1.5 | | 0.01 | | 63 | | 0,35-0,85 | | 27-33 | 2 | 2.3-3.15 | | | | | |
| Aleación 20/No8020/2.4660 | 0.07 | 1 | 2 | 0.045 | 0.035 | 19-21 | 32-38 | 2.0-3.0 | | | 3.0-4.0 | Balance | | | | 8C-1 | | |
| Aleación 28/No8028 | 0.03 | 1 | 2.5 | 0.03 | 0.03 | 26-28 | 30-34 | 3.0-4.0 | | | 0,6-1,4 | Resto | | | | | | |
| Acero dúplex |
| S31803/1.4462 | 0.03 | 1 | 2 | 0.03 | 0.02 | 21-23 | 4,5-6,5 | 2,5-3,5 | | 0,08-0,2 | | | | | | | | |
| S32205/1.4462 | 0.03 | 1 | 2 | 0.03 | 0.02 | 22-23 | 4,5-6,5 | 3.0-3.5 | | 0,14-0,2 | | | | | | | | |
| S32750/1.4410 | 0.03 | 0.8 | 1.2 | 0.035 | 0.02 | 24-26 | 6.0-8.0 | 3.0-3.5 | | 0,24-0,32 | 0.5 | | | | | | | |
| S32760/1.4501 | 0.05 | 1 | 1 | 0.03 | 0.01 | 24-26 | 6.0-8.0 | 3.0-4.0 | | 0,2-0,3 | 0,5-1,0 | | | | | | | |
| austenítico |
| 304/1.4301 | 0.08 | 1 | 2 | 0.045 | 0.03 | 18-20 | 8-10.5 | | | | | | | | | | | |
| 304L/1.4307 | 0.035 | 1 | 2 | 0.045 | 0.03 | 18-20 | 8.0-12.0 | | | | | | | | | | | |
| 304H/1.4948 | 0,04-0,1 | 1 | 2 | 0.045 | 0.03 | 18-20 | 8.0-11.0 | | | | | | | | | | | |
| 316/1.4401 | 0.08 | 1 | 2 | 0.045 | 0.03 | 16-18 | 11.0-14.0 | 2.0-3.0 | | | | | | | | | | |
| 316L/1.4404 | 0.035 | 1 | 2 | 0.045 | 0.03 | 16-18 | 10,0-14,0 | 2.0-3.0 | | | | | | | | | | |
| 316H/1.4919 | 0,04-0,1 | 1 | 2 | 0.045 | 0.03 | 16-18 | 10,0-14,0 | 2.0-3.0 | | 0.1 | | | | | | | | |
| 316Ti/1.4571 | 0.08 | 1 | 2 | 0.045 | 0.03 | 16-18 | 10,0-14,0 | 2.0-3.0 | 0,7>5x(C+N) | | | | | | | | | |
| 321/1.4541 | 0.08 | 1 | 2 | 0.045 | 0.03 | 17-19 | 9.0-12.0 | | 0,7>5x(C+N) | | | | | | | | | |
| 321H/1.4878 | 0,04-0,1 | 1 | 2 | 0.045 | 0.03 | 17-19 | 9.0-12.0 | | H | | | | | | | | | |
| 317/1.4449 | 0.08 | 1 | 2 | 0.045 | 0.03 | 18-20 | 11.0-14.0 | 3.0-4.0 | | | | | | | | | | |
| 317L/1.4438 | 0.035 | 1 | 2 | 0.045 | 0.03 | 18-20 | 11.0-15.0 | 3.0-4.0 | | | | | | | | | | |
| 347/1.4550 | 0.08 | 1 | 2 | 0.045 | 0.03 | 17-19 | 9.0-12.0 | | | | | | | | | | | |
| 347H/1.4912 | 0,04-0,1 | 1 | 2 | 0.045 | 0.03 | 17-19 | 9.0-13.0 | | | | | | | | | | | |
| 310S/1.4845 | 0.08 | 1 | 2 | 0.045 | 0.03 | 24-26 | 19.0-22.0 | | | 0.11 | | | | | | | | |
| 310H/1,4845 | 0,04-0,1 | 1 | 2 | 0.045 | 0.03 | 24-26 | 19.0-22.0 | | | | | | | | | | | |
| N08904(904L)/1.4539 | 0.02 | 1 | 2 | 0.045 | 0.03 | 19-23 | 23,0-28,0 | 4.0-5.0 | | 0.1 | 1.0-2.0 | | | | | | | |
| S31254(254Mo)/1,4547 | 0.02 | 0.8 | 1 | 0.03 | 0.01 | 19,5-20,5 | 17,5-18,5 | 6.0-6.5 | | 0,18-0,22 | 0,5-1,0 | | | | | | | |

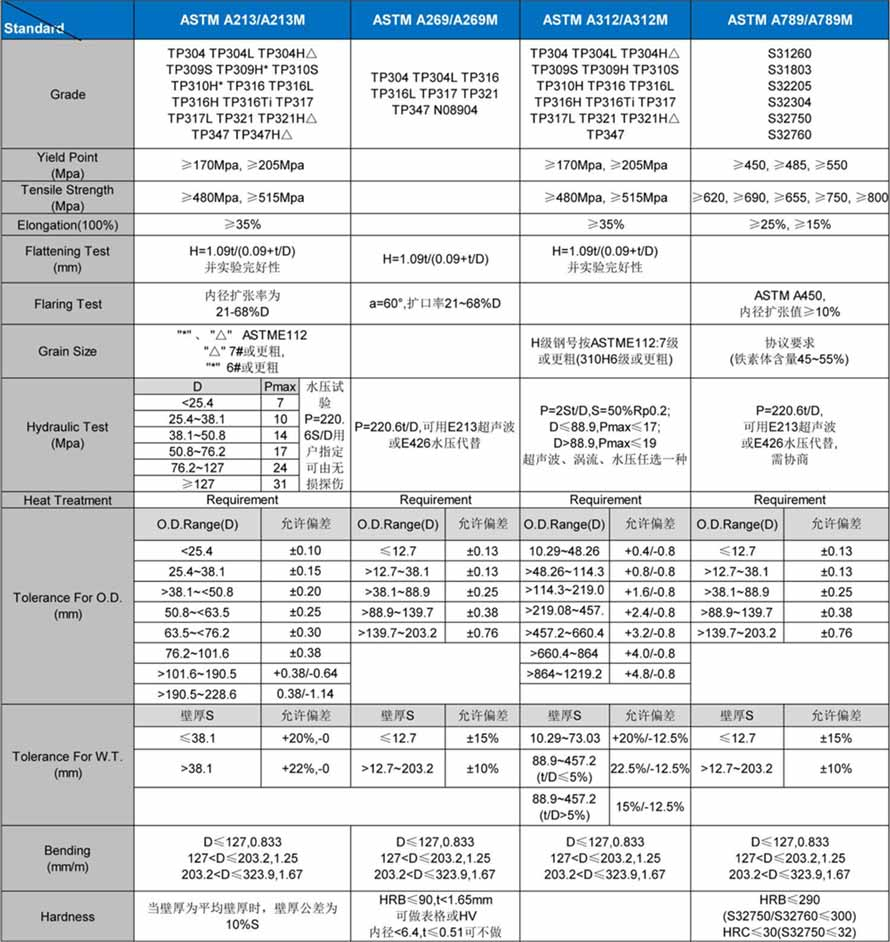

Especificaciones/datos técnicos de los tubos de intercambio de calor
