¿Está seguro de que su intercambiador de calor utiliza los mejores accesorios para tuberías? Los accesorios soldados a tope para intercambiadores de calor ofrecen resistencia y confiabilidad inigualables.
Estos accesorios crean juntas sin costuras y a prueba de fugas, esenciales para el rendimiento del intercambiador de calor. Superan a los accesorios roscados y para soldar por encaje.
En esta publicación, aprenderá sobre los tipos, materiales y beneficios de los accesorios soldados a tope para intercambiadores de calor.
Los accesorios soldados a tope son componentes esenciales en los sistemas de tuberías de intercambiadores de calor. Ayudan a gestionar el flujo de fluidos, conectar tuberías y proporcionar puntos de acceso para el mantenimiento o la instalación de equipos. A continuación se ofrece una descripción detallada de los tipos comunes utilizados:

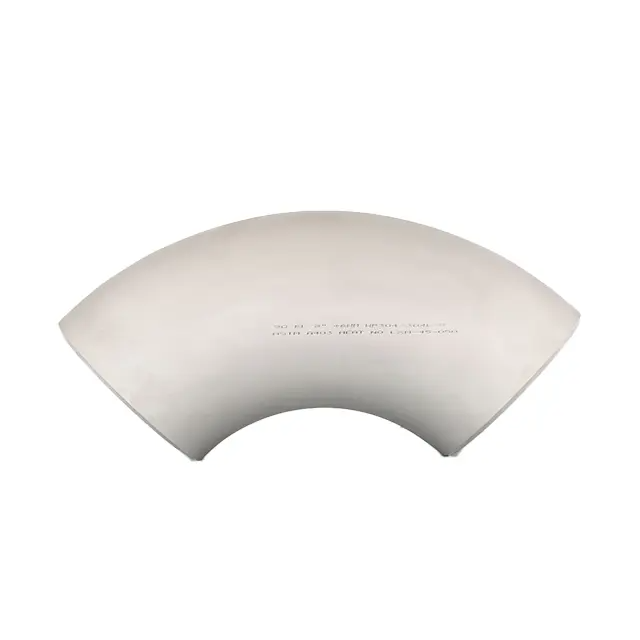

Los codos cambian la dirección del fluido en las tuberías. Vienen principalmente en dos tipos:
Codos de radio largo (LR): el radio de curvatura es 1,5 veces el diámetro de la tubería. Los codos LR ofrecen un flujo más suave con menos caída de presión y turbulencia, lo que los hace ideales para intercambiadores de calor donde la dinámica de fluidos es importante.
Codos de radio corto (SR): el radio es igual al diámetro de la tubería. Los codos SR ahorran espacio pero crean más turbulencias y pérdida de presión. Utilícelos cuando el espacio sea limitado y la interrupción del flujo sea aceptable.
Los codos están disponibles en ángulos de 45°, 90° y 180°. Por ejemplo, un codo LR de 90° con un diámetro de 4 pulgadas es común en las tuberías de los intercambiadores de calor.
Las camisetas permiten la bifurcación de la tubería o la conexión de equipos auxiliares.
Tees iguales: los tres extremos tienen el mismo diámetro. Se utilizan cuando el tamaño de la rama coincide con el tamaño de la tubería principal.
Tes reductoras: La salida del ramal tiene un diámetro más pequeño que la tubería de tendido. Utilícelos cuando el ramal o el equipo tenga un tamaño más pequeño.
Ambos tipos están soldados a la tubería principal y proporcionan una unión fuerte y a prueba de fugas.
Los reductores cambian el tamaño de la tubería gradualmente para controlar la velocidad y la presión del flujo.
Reductores concéntricos: las líneas centrales de los extremos grande y pequeño se alinean. Son adecuados para tuberías verticales o donde se necesita flujo simétrico.
Reductores excéntricos: las líneas centrales están desplazadas, generalmente con el lado plano en la parte inferior. Esto evita bolsas de aire en tuberías horizontales, lo cual es fundamental en los intercambiadores de calor para mantener un flujo de fluido eficiente.

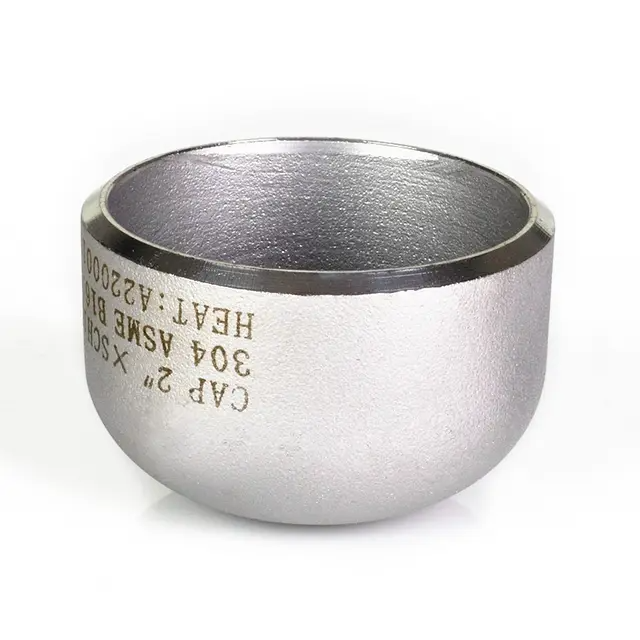

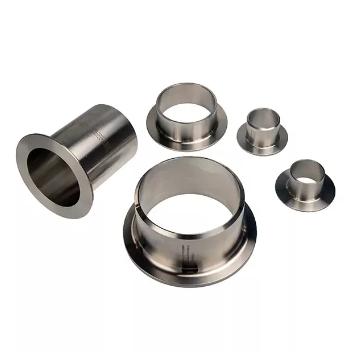

Tapas: Se utilizan para cerrar el extremo de una tubería o accesorio. Proporcionan un sello limpio y soldado.
Cruces: permiten conexiones de cuatro vías, útiles en diseños de tuberías complejos.
Salidas (Olets): Conexiones derivadas para conectar tuberías o instrumentos más pequeños. Vienen en varios tipos, como weldolets y sockolets.
Estos accesorios mejoran la flexibilidad del sistema y el acceso para mantenimiento o instrumentación.
Los accesorios soldados a tope en los intercambiadores de calor deben cumplir estrictos requisitos de materiales para garantizar la seguridad, la durabilidad y el rendimiento en diferentes condiciones operativas. La elección del material adecuado depende del tipo de fluido, la temperatura, la presión y los factores ambientales.
Material | Características principales | Grados comunes | Aplicaciones típicas |
|---|---|---|---|
Acero inoxidable | Fuerte y altamente resistente a la corrosión. | 304, 316; ASTM A403 WP304/WP316 | Fluidos corrosivos, procesamiento de alimentos y sistemas higiénicos. |
Acero carbono | Fuerte, asequible y ampliamente disponible | ASTM A234 WPB | Aplicaciones de temperatura y presión moderadas |
Acero aleado | Resiste altas temperaturas, presión y oxidación. | ASTM A234 WP1, WP5, WP9, WP11, WP22, WP91 | Centrales eléctricas, refinerías y servicio severo de intercambiadores de calor. |
El espesor de la pared del accesorio normalmente coincide con el programa de tuberías conectadas. Los cédulas 10, 40 y 80 son comunes, pero el espesor correcto depende de la presión de diseño, la temperatura, el margen de corrosión y los códigos aplicables.
Estándar | Alcance | Objetivo |
|---|---|---|
ASTM A403 | Accesorios de acero inoxidable para soldar a tope | Define grados de materiales y propiedades mecánicas. |
ASTM A234 | Accesorios para soldar a tope de acero al carbono y aleados | Establece requisitos químicos, mecánicos y de tratamiento térmico. |
ASME B16.9 | Accesorios para soldar a tope fabricados en fábrica | Define dimensiones, tolerancias y geometría de ajuste. |
MSS SP-75 | Accesorios para soldar a tope de alta resistencia | Cubre accesorios para aplicaciones de tuberías de alta presión. |
Seleccionar el material, el grado, el cronograma y el estándar correctos ayuda a garantizar la compatibilidad, la resistencia y un servicio confiable.
La elección del material depende en gran medida de las condiciones de funcionamiento:
Temperatura: El acero inoxidable se adapta a temperaturas moderadas a altas y resiste la incrustación. Los aceros aleados soportan temperaturas muy altas (hasta 1100 °F o más) sin perder resistencia.
Presión: Los accesorios de acero al carbono soportan presiones de hasta aproximadamente 3000 psi en horarios comunes. Los aceros aleados cubren clases de presión más altas, a veces hasta 9000 psi.
Corrosión: El acero inoxidable y ciertos aceros aleados resisten mejor la corrosión que el acero al carbono, lo que es crucial para fluidos agresivos.
Costo: El acero al carbono es más económico pero puede requerir recubrimientos o tratamientos protectores.
Seleccionar el grado y el espesor correctos del material garantiza la seguridad, la longevidad y el funcionamiento eficiente del intercambiador de calor.
Los accesorios para soldar a tope vienen en varios tamaños y espesores para adaptarse a los sistemas de tuberías de los intercambiadores de calor. Comprender sus estándares dimensionales ayuda a garantizar un ajuste y rendimiento adecuados.
El tamaño de los accesorios soldados a tope se basa en el tamaño nominal de la tubería (NPS). NPS es un estándar que corresponde aproximadamente al diámetro interior de la tubería. Los valores comunes de NPS varían desde 1/2 pulgada hasta 72 pulgadas, y cubren tuberías pequeñas a muy grandes.
El espesor de los accesorios está definido por las tablas de tuberías. Los números de lista (por ejemplo, 10, 40, 80, 160) indican el espesor de la pared. Los programas más bajos tienen paredes más delgadas, adecuadas para aplicaciones de menor presión. Los programas más altos tienen paredes más gruesas para servicios de alta presión o alta temperatura.
Por ejemplo:
Cédula 10: Pared delgada, a menudo utilizada en accesorios de acero inoxidable para aplicaciones más livianas.
Cédula 40: Espesor estándar, común en tuberías de acero al carbono.
Cédula 80: Paredes más gruesas para mayor presión o resistencia mecánica.
Cédula 160: Muros muy gruesos para condiciones extremas.
Elegir el programa correcto garantiza que el accesorio pueda manejar la presión y la temperatura de funcionamiento de forma segura.
Los accesorios soldados a tope siguen los estándares industriales en cuanto a dimensiones para garantizar la intercambiabilidad y la calidad.
ANSI B16.9: Especifica dimensiones, tolerancias y marcas para accesorios forjados para soldar a tope fabricados en fábrica. Cubre codos, tees, reductores y tapas.
ANSI B36.10: Define dimensiones para tuberías de acero forjado soldadas y sin costura, principalmente acero al carbono.
ANSI B36.19: Cubre las dimensiones de tuberías de acero inoxidable.
Estos estándares garantizan que los accesorios coincidan con las tuberías en tamaño y forma, lo que permite una soldadura e instalación adecuadas.
El grosor afecta la fuerza y el peso. Los accesorios para soldar a tope se fabrican para coincidir con los espesores de la tabla de tuberías, que incluyen:
Cédula 10 y 10S: Pared liviana, utilizada en aplicaciones de baja presión o resistentes a la corrosión.
Cédula 40 y 40S: Más común para tuberías de uso general.
Cédula 80 y 80S: Pared más pesada para mayor presión o tensión mecánica.
Schedule 160 (XS): Extra fuerte, utilizado en sistemas críticos de alta presión.
El sufijo "S" indica especificaciones de tuberías de acero inoxidable, que a menudo tienen espesores de pared ligeramente diferentes a los del acero al carbono.
La selección del espesor correcto depende de la presión de funcionamiento, la temperatura y las propiedades del fluido. El uso de un accesorio más delgado que la tubería puede causar puntos débiles, con riesgo de fugas o fallas.
Producir accesorios fiables soldados a tope requiere algo más que darle forma al acero. Cada accesorio se mueve a través de una secuencia controlada:
Preparación del material → Conformado en caliente → Tratamiento térmico → Biselado final → Inspección final
Este proceso proporciona a los codos, tes, reductores y tapas la resistencia, las dimensiones y los extremos listos para soldar necesarios para los sistemas de intercambiadores de calor.
La producción comienza con secciones de tubería, placas o tochos de acero seleccionados. El material se corta a medida y se calienta hasta que se puede formar sin agrietarse o deformarse excesivamente.
Corte → Calentamiento → Conformado → Corrección dimensional
Los codos comúnmente se producen doblando en caliente o conformando sobre una matriz. Las tes y los reductores se pueden moldear mediante métodos de prensado, extrusión o forjado. La técnica exacta depende del tipo de accesorio, la calidad del material, el espesor de la pared y las dimensiones requeridas.
El conformado controlado también ayuda a mantener un espesor de pared constante y mejora la estructura del material. Esto es importante porque los accesorios del intercambiador de calor pueden experimentar cambios de presión, vibraciones y ciclos térmicos repetidos.
El conformado puede introducir tensiones residuales y alterar las propiedades mecánicas del acero. Por lo tanto, el tratamiento térmico se selecciona según las especificaciones del material y el método de fabricación.
La normalización refina la estructura del grano y mejora la tenacidad.
El enfriamiento y el revenido equilibran la resistencia, la dureza y la ductilidad.
El tratamiento de alivio de tensión reduce la tensión interna que deja el conformado o el mecanizado.
La secuencia general es:
Accesorio formado → Calefacción controlada → Período de mantenimiento → Refrigeración especificada
El control correcto de la temperatura ayuda a que el accesorio mantenga su forma y rendimiento mecánico durante la soldadura y el servicio.
Después del tratamiento térmico y la inspección dimensional, los extremos del accesorio se mecanizan para soldarlos. Los extremos biselados crean espacio para el metal de soldadura y ayudan a lograr una penetración adecuada en la junta.
Mecanizado final → Inspección de bisel → Comprobación de alineación → Preparación de soldadura
La preparación final puede seguir ASME B16.25 u otra norma de proyecto aplicable. El ángulo de bisel, la cara de la raíz y otras dimensiones varían según el espesor de la pared, el diseño de la junta y el procedimiento de soldadura. El instalador también debe confirmar el espacio de raíz requerido mediante la especificación del procedimiento de soldadura aprobado.
Antes del envío, los fabricantes deben inspeccionar la geometría del bisel del accesorio, el espesor de la pared, las dimensiones, el estado de la superficie y la identificación del material. Un control cuidadoso en cada etapa respalda un montaje preciso, soldaduras sólidas y un funcionamiento confiable del intercambiador de calor.
Los accesorios soldados a tope ofrecen varias ventajas en los sistemas de tuberías de intercambiadores de calor. Su diseño y fabricación garantizan conexiones fuertes, confiables y rentables que ayudan a mantener la integridad y eficiencia del sistema.
El principal beneficio de los accesorios soldados a tope es la fuerte unión que forman. La soldadura fusiona los extremos del accesorio y de la tubería en una estructura metálica continua. Esto crea una conexión tan fuerte como la propia tubería. A diferencia de los accesorios para soldar roscados o encastrados, las soldaduras a tope resisten alta presión, temperatura y tensión mecánica sin aflojarse ni tener fugas.
Debido a que la soldadura penetra completamente a través de la pared de la tubería, elimina los puntos débiles. Esta resistencia es crucial en los intercambiadores de calor, donde los ciclos térmicos y los cambios de presión ocurren con frecuencia. Las técnicas de soldadura adecuadas y los extremos biselados garantizan uniones consistentes y sin defectos.
Los accesorios soldados a tope coinciden con precisión con los horarios y dimensiones de las tuberías. Esta alineación crea una superficie interna lisa con una mínima interrupción del flujo. Por ejemplo, los codos de radio largo reducen las caídas de presión y las turbulencias en comparación con los codos de radio corto o los accesorios roscados.
El flujo continuo mejora la eficiencia del intercambiador de calor al mantener una velocidad constante del fluido y reducir los riesgos de erosión o vibración. Las transiciones suaves también reducen los costos de energía al minimizar la potencia de bombeo.
Los accesorios soldados a tope a menudo cuestan menos durante la vida útil del sistema a pesar de la mayor mano de obra de soldadura inicial. Requieren menos intervenciones de mantenimiento porque las uniones soldadas no se aflojan ni se corroen tan fácilmente como las conexiones roscadas.
Además, los accesorios para soldar a tope están disponibles en tamaños más grandes que los accesorios para soldar a tope, lo que brinda flexibilidad para sistemas de intercambiadores de calor más grandes. La disponibilidad de opciones de paredes delgadas como Schedule 10 en acero inoxidable reduce los costos de material sin sacrificar el rendimiento.
Los accesorios para soldar a tope vienen en varios radios y espesores para adaptarse a diseños de tuberías y condiciones de operación específicas. Puede seleccionar codos de radio largo para giros de flujo suaves o codos de radio corto donde el espacio es reducido.
Los esquemas varían desde el delgado Cédula 10 hasta el grueso Cédula 160, lo que permite la adaptación a las demandas de presión y temperatura. Esta flexibilidad ayuda a optimizar el diseño del sistema tanto en términos de rendimiento como de presupuesto.
Los accesorios soldados a tope desempeñan un papel crucial en los sistemas de tuberías de intercambiadores de calor. Ayudan a gestionar el flujo de fluidos, conectar varios componentes y proporcionar puntos de acceso esenciales. Así es como funcionan en estos sistemas:
Una de las funciones principales de los accesorios soldados a tope es cambiar la dirección del flujo de fluido. Los codos, como los de radio largo y corto, redirigen los fluidos de manera suave o brusca según los requisitos de espacio y flujo. Por ejemplo, un codo de radio largo de 90° gira suavemente el fluido, minimizando la pérdida de presión y la turbulencia.
Las camisetas permiten que la tubería se bifurque, dirigiendo el fluido a diferentes partes del sistema o equipo auxiliar. Las T iguales dividen el flujo de manera uniforme, mientras que las T reducidas conectan tuberías de diferentes tamaños, gestionando el volumen del flujo de manera eficiente.
Los reductores, tanto concéntricos como excéntricos, ajustan gradualmente el tamaño de las tuberías. Esto controla la velocidad y la presión del flujo, lo que ayuda a mantener el equilibrio del sistema. Los reductores excéntricos evitan las bolsas de aire en las tuberías horizontales al desplazar las líneas centrales de las tuberías, lo cual es vital para la eficiencia del intercambiador de calor.
Los accesorios soldados a tope proporcionan conexiones seguras entre las tuberías y los componentes del intercambiador de calor. Permiten una fácil integración de válvulas, bombas e instrumentación al ofrecer puntos de conexión estandarizados.
Por ejemplo, las salidas (como los weldolets) permiten conectar tuberías o instrumentos más pequeños a las tuberías principales. Los accesorios cruzados conectan cuatro tuberías, útiles en redes de tuberías complejas. Las tapas sellan los extremos de las tuberías durante el mantenimiento o modificaciones del sistema.
Estos accesorios garantizan juntas herméticas y a prueba de fugas capaces de soportar altas presiones y temperaturas, lo cual es esencial para la confiabilidad del intercambiador de calor.
Los accesorios soldados a tope también crean puntos de acceso para inspección, limpieza o muestreo. Los ramales formados por tees o salidas sirven como tomas donde se conectan instrumentos o líneas auxiliares.
Esta accesibilidad permite a los operadores monitorear las condiciones de los fluidos o realizar mantenimiento sin interrumpir todo el sistema. Mejora la flexibilidad operativa y reduce el tiempo de inactividad.
Consejo: Utilice reductores excéntricos en tuberías horizontales para evitar bolsas de aire, asegurando un flujo de fluido eficiente y un rendimiento del intercambiador de calor.
El mantenimiento y la inspección adecuados de los accesorios soldados a tope garantizan la longevidad y seguridad de los sistemas de tuberías del intercambiador de calor. Estos accesorios enfrentan alta presión, cambios de temperatura y fluidos corrosivos, por lo que las revisiones periódicas ayudan a prevenir fallas y costosos tiempos de inactividad.
La inspección de las soldaduras es fundamental para detectar tempranamente grietas, porosidad o fusión incompleta. Los métodos comunes incluyen:
Inspección Visual: El método más sencillo. Los inspectores buscan defectos en la superficie como grietas, socavaduras o salpicaduras de soldadura. Requiere buena iluminación y personal capacitado.
Pruebas radiográficas (RT): utiliza rayos X o rayos gamma para ver el interior de la soldadura. Revela defectos internos como vacíos o inclusiones invisibles a la vista.
Prueba ultrasónica (UT): envía ondas sonoras de alta frecuencia a través de la soldadura. Los reflejos indican defectos. La UT es muy precisa y se puede realizar en el sitio.
Prueba de partículas magnéticas (MT): aplica campos magnéticos para detectar grietas superficiales y cercanas a la superficie en materiales ferromagnéticos.
Prueba de tinte penetrante (PT): se aplica un tinte a la superficie de la soldadura y se filtra en las grietas, haciéndolas visibles bajo luz ultravioleta.
Cada método se adapta a diferentes situaciones según el material del accesorio, la accesibilidad y el tipo de defecto.
El mantenimiento de rutina ayuda a evitar fallas inesperadas. Los consejos clave incluyen:
Limpieza regular: elimine la suciedad, las incrustaciones o los depósitos que puedan causar corrosión u obstruir las inspecciones.
Soporte adecuado: Asegúrese de que los accesorios y las tuberías estén bien soportados para evitar tensiones y deformaciones indebidas.
Reparación de soldadura: solucione los defectos menores de soldadura con prontitud para evitar la propagación de grietas.
Lubricación: Para accesorios conectados a válvulas o piezas móviles, mantenga la lubricación para reducir el desgaste.
Monitoree las condiciones de operación: evite aumentos repentinos de presión o picos de temperatura que excedan los límites de diseño.
Documentación: mantenga registros detallados de mantenimiento e inspección para análisis de tendencias y cumplimiento normativo.
La corrosión es una amenaza importante para los accesorios soldados a tope, especialmente en intercambiadores de calor que manejan fluidos agresivos. Las estrategias para controlar la corrosión incluyen:
Selección de materiales: utilice aleaciones resistentes a la corrosión como acero inoxidable o revestimientos adecuados para accesorios de acero al carbono.
Recubrimientos protectores: aplique pintura, epoxi o galvanizado a los accesorios expuestos.
Protección catódica: Emplee ánodos de sacrificio o sistemas de corriente impresa en algunas instalaciones.
Inspección de corrosión: utilice mediciones de espesor ultrasónicas para detectar el adelgazamiento de las paredes.
Tratamiento químico: Controle la química del fluido para reducir los efectos corrosivos.
Controles ambientales: Limite la exposición a la humedad, sales u otros agentes corrosivos.
La detección temprana y la mitigación de la corrosión extienden la vida útil de los accesorios y previenen fugas o rupturas.
Consejo: Programe inspecciones ultrasónicas y radiográficas periódicas para detectar defectos de soldadura en forma temprana y mantener la confiabilidad del intercambiador de calor.
Los accesorios para soldar a tope vienen en varios tipos y materiales para optimizar el rendimiento del intercambiador de calor. Elegir el accesorio y el material adecuados garantiza durabilidad y un flujo de fluido eficiente. La instalación y el mantenimiento adecuados previenen fugas y prolongan la vida útil del sistema. Los avances en la fabricación mejoran la resistencia de los accesorios y la resistencia a la corrosión. Huashang Steel ofrece accesorios para soldar a tope de alta calidad diseñados para brindar confiabilidad y rentabilidad, lo que respalda operaciones duraderas del intercambiador de calor con estándares de materiales superiores y una fabricación precisa. Confíe en Huashang Steel si necesita accesorios que ofrezcan valor y rendimiento.
R: Los accesorios soldados a tope para intercambiadores de calor conectan tuberías, cambian la dirección del flujo de fluido y proporcionan puntos de acceso, lo que garantiza uniones fuertes y a prueba de fugas en el sistema de tuberías.
R: Ofrecen uniones más resistentes y sin costuras que soportan altas presiones y temperaturas, lo que reduce las fugas y los costos de mantenimiento en comparación con los accesorios roscados.
R: La elección del material afecta la resistencia a la corrosión, la tolerancia a la temperatura y el manejo de la presión, aspectos cruciales para el funcionamiento confiable del intercambiador de calor.
R: Codos (radio largo y corto), Tes (iguales y reductoras), reductores (concéntricos y excéntricos), tapas, cruces y salidas.
R: Las inspecciones periódicas mediante pruebas ultrasónicas o radiográficas, la limpieza, la protección contra la corrosión y las reparaciones oportunas de las soldaduras garantizan la longevidad y la seguridad.
