Cómo fabricar componentes de intercambiadores de calor paso a paso

Los componentes del intercambiador de calor se fabrican paso a paso. Primero, analiza las necesidades del proyecto y las hojas de datos del proceso. Elegir los materiales adecuados es muy importante. Muchos expertos utilizan acero al carbono para mayor resistencia. Utilizan acero inoxidable para detener el óxido. Se utiliza acero inoxidable dúplex para mayor resistencia. El titanio es bueno para el mar. Las aleaciones de cobre ayudan con el enfriamiento. Las aleaciones a base de níquel funcionan con productos químicos fuertes. Debe utilizar las mejores formas de fabricar las piezas. También es necesario seguir las reglas de calidad. Sus elecciones de diseño afectan qué tan bien y qué tan seguro es el proceso.

Conclusiones clave

• Lea las hojas de datos del proceso para saber qué necesita el proyecto. Esto le ayuda a elegir los mejores materiales y diseño para su intercambiador de calor.

• Elija buenos materiales para que el intercambiador de calor dure más y funcione mejor. El acero inoxidable y el titanio no se oxidan fácilmente y duran mucho tiempo.

• Verifique la calidad cuando fabrique las piezas. Cortar, soldar y unir piezas de la manera correcta detiene las fugas y ayuda a que funcione mejor.

• Piense en utilizar la fabricación aditiva para diseños difíciles. De esta manera se puede ahorrar tiempo, utilizar menos material y ayudar a que el calor se mueva mejor.

Definir los requisitos del proyecto

Revisar la hoja de datos del proceso

Empiece por recopilar todos los detalles del proceso. La hoja de datos tiene los números importantes que necesita. Le informa sobre el calor, las temperaturas, los caudales y las presiones. Se ve presión tanto operativa como de diseño. También muestra la caída de presión permitida. Estos números le ayudarán a elegir la mejor forma de fabricar su intercambiador de calor. Si olvida algún número, es posible que su intercambiador no funcione correctamente. Siempre revise atentamente la hoja de datos antes de comenzar.

Aquí hay una tabla con los principales aspectos en los que pensar:

Selección de materiales y diseño

Elija materiales para mayor durabilidad

Debe elegir los materiales adecuados antes de construir las piezas del intercambiador de calor. Una buena elección de materiales ayuda a que su equipo dure más y funcione mejor. Algunos materiales pueden detener la oxidación y el daño causado por productos químicos fuertes. Por ejemplo, el grafito funciona bien con los ácidos sulfúrico y clorhídrico. Los plásticos como el PVDF y el polipropileno pueden soportar gases nocivos a temperaturas más bajas. Las cerámicas como el carburo de silicio no se desgastan ni se oxidan con muchos fluidos.

A continuación se muestra una tabla que muestra el rendimiento de los diferentes materiales:

Debe elegir materiales que se ajusten a las necesidades de su proceso. Si utilizas materiales que no se oxiden tendrás menos mantenimiento. Esto también facilita la comprobación de su equipo. El uso de aceros inoxidables de alta aleación o titanio ayuda a detener la corrosión por picaduras y grietas. Esto significa que su equipo dura más y su reparación cuesta menos. Si elige los materiales incorrectos, es posible que su intercambiador de calor no funcione bien. Podría perder calor más rápido y tener más caídas de presión.

Consejo: asegúrese siempre de que sus materiales funcionen con pruebas no destructivas. Esto le ayuda a comprobar su equipo y planificar reparaciones.

Diseño para eficiencia y estándares

Es necesario seguir un proceso de diseño cuidadoso para fabricar buenas piezas del intercambiador de calor. El proceso de diseño térmico le ayuda a decidir cómo unir tubos, placas o aletas. Esto le brinda la mejor transferencia de calor. Los intercambiadores de doble tubo o de horquilla son fáciles de limpiar y arreglar. Los diseños de placas planas y aletas ayudan a mover el calor en HVAC y refrigeración. Los intercambiadores de calor en espiral ayudan a detener las obstrucciones y mejoran la transferencia de calor.

Aquí hay una tabla con características de diseño importantes:

Nota: Sus diseños y dibujos detallados deben seguir todos los códigos y estándares. Esto mantiene su intercambiador de calor seguro y funcionando bien.

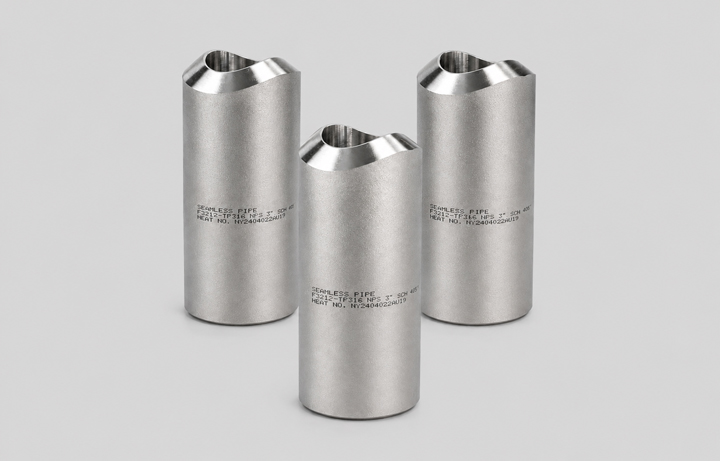

Fabricar componentes del intercambiador de calor

Las piezas del intercambiador de calor se fabrican siguiendo pasos claros. Cada paso en la fabricación de un intercambiador de calor afecta su funcionamiento. Debes prestar mucha atención a cómo construyes y revisas las piezas. Esto asegura que su equipo funcione bien cuando lo instale.

Cortar y formar

Comienza cortando y dando forma a los materiales para su intercambiador de calor. Este paso hace que las placas, tubos y láminas tengan el tamaño correcto. Se utilizan diferentes formas de hacer esto, como corte de placas, laminado, perforación de láminas de tubos y mecanizado de precisión. Debes mantener los tamaños muy cerca de lo que se necesita. Si comete errores, es posible que los tubos no queden alineados correctamente. Es posible que las juntas no sellen bien. La siguiente tabla muestra la importancia de estas cosas:

Mecanizado y Soldadura

Después de cortar y formar, se pasa al mecanizado y soldadura. El mecanizado da forma a las piezas con el tamaño y acabado correctos. Utiliza máquinas CNC para obtener los tamaños perfectos. La siguiente tabla muestra los límites de tamaño habituales para diferentes materiales:

Usted elige los métodos de soldadura según el material y el trabajo. La capa de soldadura agrega una capa fuerte para detener la oxidación. El revestimiento adherido por explosión une metales sin dañarlos por calor. Para fabricar intercambiadores de calor se utilizan estos tipos de soldadura: SMAW para trabajos de campo, GMAW para trabajos rápidos en interiores, GTAW para uniones cuidadosas y SAW para trabajos grandes con materiales gruesos. Debe revisar las soldaduras para detectar problemas. Se utilizan pruebas no destructivas para encontrar grietas o puntos débiles. Usted sigue las reglas para asegurarse de que su intercambiador de calor sea seguro de usar.

Montaje y Tratamiento Superficial

El intercambiador de calor se monta colocando tubos, placas y juntas. Debe hacer lo siguiente para detener las fugas: limpiar las superficies, presionar la junta de manera uniforme, no apretar demasiado, verificar después de la instalación y volver a apretar si es necesario. Cuando terminas de construir, agregas tratamientos superficiales. Estos protegen su intercambiador de calor del óxido. Se pueden utilizar recubrimientos ricos en zinc, recubrimientos híbridos, recubrimientos multicapa, recubrimientos metálicos o cerámicos, recubrimientos poliméricos como el epoxi y tratamientos especiales como el fosfatado o el cromado. Usted elige el mejor recubrimiento para su proceso y dónde lo utiliza. Debe seguir las reglas para asegurarse de que su intercambiador de calor dure mucho tiempo.

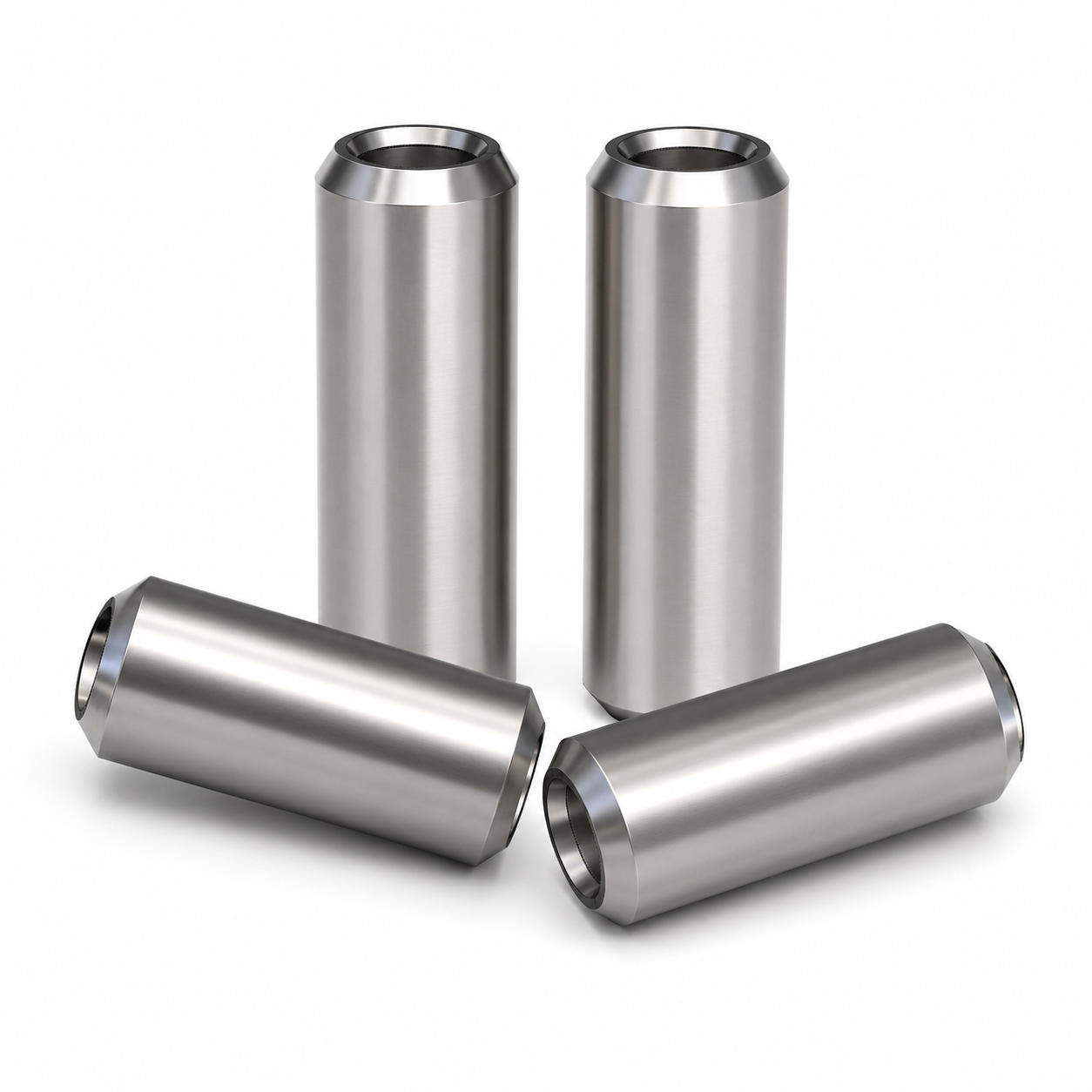

Fabricación de tubos de ventilación personalizados

A menudo se necesitan tuberías de ventilación especiales para dejar salir el gas de forma segura y controlar la presión. Se utilizan tuberías de ventilación en muchos lugares, como equipos de GNL, sistemas de hidrógeno, estaciones de compresión y otros equipos de proceso. Las tuberías de ventilación le ayudan a controlar el flujo de gas cuando instala y pone en marcha su sistema. Puede cambiar los tubos de ventilación eligiendo diferentes tamaños, longitudes, tipos de boquillas y estilos de soldadura. Usted combina estas opciones con su proyecto. Hacer tubos de ventilación personalizados ayuda a que su sistema siga las reglas de seguridad y funcione bien.

Terminas comprobando todas las conexiones y revestimientos. Realiza pruebas para asegurarse de que no haya fugas y que todo funcione correctamente. Siga todos los pasos para asegurarse de que su intercambiador de calor esté listo para usar.

Consejo: anota cada paso que realizas al fabricar un intercambiador de calor. Esto le ayuda a realizar un seguimiento y facilita la instalación y la puesta en marcha.

Inspección y pruebas

Prueba de presión

Debe comprobar si su intercambiador de calor puede soportar un uso real. La prueba de presión es muy importante. Llena la unidad con agua o aire. Luego aumentas la presión más de lo normal. Esto le ayuda a encontrar fugas o puntos débiles a tiempo. Las pruebas hidrostáticas utilizan agua. Las pruebas neumáticas utilizan aire o gas. Siga siempre las reglas de seguridad durante estas pruebas. Debe buscar fugas en todas las juntas y conexiones. Los cálculos de caída de presión muestran si el flujo coincide con su diseño. Si hay una gran diferencia, es posible que tenga una fuga o una obstrucción. Debe verificar nuevamente el flujo y la caída de presión después de las reparaciones. Esto mantiene su equipo seguro y funcionando bien.

Inspección de calidad

Debes comprobar cada pieza en busca de problemas antes de terminar. La inspección de calidad utiliza diferentes métodos. Comienza con controles visuales y medidas de tamaño. Estos pasos le ayudarán a encontrar grietas, abolladuras o tamaños incorrectos. A continuación, utiliza pruebas no destructivas para profundizar más. Las pruebas ultrasónicas comprueban el espesor y las soldaduras. Las pruebas radiográficas encuentran problemas de soldadura ocultos. Las pruebas con tintes penetrantes muestran grietas en la superficie. Las pruebas de corrientes de Foucault encuentran fallas en los tubos. Trabajos de prueba de partículas magnéticas para piezas ferromagnéticas. También utiliza análisis de flujo y caída de presión para asegurarse de que el sistema funcione correctamente. Los controles de control de calidad buscan corrosión, picaduras y grietas por fatiga del metal. Es posible que vea erosión en los extremos de las entradas o en las placas deflectoras. Las pruebas de rendimiento verifican si el intercambiador de calor cumple con los objetivos de flujo y caída de presión. La siguiente tabla muestra métodos de inspección comunes:

Siempre debe anotar los resultados de sus inspecciones y pruebas. Esto le ayuda a realizar un seguimiento de su trabajo y facilita el mantenimiento futuro.

Las piezas del intercambiador de calor se fabrican siguiendo unos sencillos pasos. Primero, sepa qué necesita su proyecto. A continuación, elija los mejores materiales para el trabajo. Luego, diseñe las piezas para que funcionen bien. Corta, suelda y ensambla las piezas con cuidado. Verifique y pruebe cada pieza para mantener las cosas seguras.

Preguntas frecuentes

¿Qué componentes se necesitan para fabricar un intercambiador de calor?

Los componentes comunes de los intercambiadores de calor incluyen tubos, placas de tubos, carcasas, deflectores, canales y boquillas. Cada componente juega un papel importante en el rendimiento de la transferencia de calor y la confiabilidad del equipo.

¿Qué materiales se utilizan para fabricar los componentes del intercambiador de calor?

Los componentes del intercambiador de calor se fabrican comúnmente con acero inoxidable, acero al carbono, aleaciones de cobre y otros materiales resistentes a la corrosión según las condiciones de funcionamiento.

¿Cuáles son los pasos principales para fabricar componentes de intercambiadores de calor?

El proceso de fabricación generalmente incluye preparación del material, corte, mecanizado, soldadura, ensamblaje e inspección de calidad para garantizar un rendimiento confiable del intercambiador de calor.

¿Qué materiales funcionan mejor para los intercambiadores de calor?

Puede utilizar acero inoxidable, titanio, aleaciones de cobre y aleaciones a base de níquel. Cada material resiste la corrosión y soporta diferentes temperaturas. Elija el que se ajuste a las necesidades de su proceso.

¿Cómo se prueba un intercambiador de calor para detectar fugas?

Llena la unidad con agua o aire. Luego elevas la presión por encima de lo normal. Busque fugas en juntas y conexiones. Las pruebas hidrostáticas y neumáticas le ayudan a encontrar puntos débiles.
