Cabezal de agua, pétalos de agua y boquillas personalizados para intercambiadores de calor industriales

Introducción

Los intercambiadores de calor industriales modernos dependen de componentes diseñados con precisión para garantizar una distribución eficiente de fluidos, una integridad estructural confiable y un rendimiento operativo a largo plazo. Si bien el intercambiador de calor en sí es el núcleo del sistema, su rendimiento depende en gran medida de la calidad y compatibilidad de los componentes del lado del agua integrados en el conjunto.

Entre estos componentes críticos se encuentran la boquilla de agua , de pétalos de agua , del cabezal de agua y la boquilla de mantenimiento de agua . Aunque cada uno tiene un propósito diferente, están diseñados para funcionar juntos como un sistema fabricado completo. Cada componente se fabrica de acuerdo con los planos aprobados del cliente, lo que garantiza la precisión dimensional, la coincidencia adecuada de la interfaz y un ensamblaje confiable durante la fabricación. El proyecto suministrado incluyó los cuatro componentes fabricados con acero inoxidable ASTM A312 TP316L según dibujos aprobados por el cliente.

A diferencia de los accesorios de tubería estándar, estos componentes del lado del agua están altamente personalizados. Su geometría, aberturas, preparaciones de soldadura y perfiles de interfaz están determinados por el diseño general del intercambiador de calor y no por las dimensiones estándar de la industria. Este enfoque de fabricación basado en planos permite a los ingenieros optimizar las rutas de flujo, simplificar la fabricación y mejorar la confiabilidad general del equipo completo.

Huashang Steel completó recientemente otro conjunto de componentes personalizados del lado del agua para un cliente de intercambiador de calor a largo plazo. La entrega incluía un cabezal de agua, un pétalo de agua, una boquilla de agua y una boquilla de mantenimiento de agua , todos fabricados con acero inoxidable ASTM A312 TP316L según los planos aprobados del cliente.

Esta guía explica las funciones de cada componente principal, cómo funcionan juntos dentro de un conjunto de intercambiador de calor y por qué la fabricación integrada es esencial para proyectos industriales personalizados.

Descripción rápida

¿Qué son los componentes del intercambiador de calor del lado del agua?

Los componentes del lado del agua forman el sistema de conexión y distribución dentro de un intercambiador de calor. En lugar de funcionar de forma independiente, estas piezas fabricadas trabajan juntas para transportar agua a través del intercambiador, conectar tuberías externas y proporcionar los puntos de acceso necesarios para el mantenimiento y el servicio.

Cada componente realiza una tarea específica dentro del conjunto general:

• El cabezal de agua distribuye o recoge el flujo de agua.

• Water Petal crea una transición en forma alrededor de la geometría del encabezado.

• La boquilla de agua conecta el intercambiador de calor a la tubería externa.

• La boquilla de mantenimiento de agua proporciona una conexión de servicio auxiliar definida por el diseño del equipo.

Debido a que cada intercambiador de calor tiene requisitos de diseño únicos, estos componentes se fabrican según planos de ingeniería aprobados en lugar de catálogos estándar. Las dimensiones, el espesor de las paredes, los biseles, las ubicaciones de las aberturas y los detalles de las conexiones están controlados por las especificaciones del proyecto.

¿Qué es un cabezal de agua?

El cabezal de agua es el componente principal de recolección o distribución en el lado del agua de un intercambiador de calor. Dependiendo de la configuración del sistema, recibe agua entrante, dirige el flujo hacia los conductos internos del intercambiador y recoge el fluido de retorno antes de la descarga.

A diferencia de las secciones de tubería estándar, un cabezal de agua personalizado incorpora características de fabricación diseñadas específicamente para el conjunto circundante. Estos pueden incluir:

• Aperturas de sucursales ubicadas con precisión

• Perfiles finales perfilados

• Secciones de corte longitudinal para integración de ensamblajes.

• Interfaces contorneadas para pétalos y boquillas.

• Preparaciones de soldadura controladas por dibujo

Estas características no son decorativas: son elementos de diseño funcionales que garantizan que el encabezado se integre correctamente con los componentes adyacentes. Su posición, orientación y dimensiones están estrictamente controladas por el plano de ensamblaje aprobado para lograr una alineación adecuada y una soldadura confiable durante la fabricación.

Características clave de un cabezal de agua

¿Qué es un pétalo de agua?

Un pétalo de agua es un componente curvo basado en dibujos diseñado para coincidir con la geometría de un cabezal de intercambiador de calor o una sección contigua. Dependiendo del conjunto, puede funcionar como una transición conformada, un cierre local o una interfaz de conexión.

Aunque el término 'Pétalo de agua' se usa comúnmente en proyectos de intercambiadores de calor, generalmente se considera un nombre de componente específico del proyecto en lugar de una designación de accesorio estándar ASME . Su geometría y función siempre deben confirmarse mediante los planos de montaje aprobados.

Fabricar un Pétalo de Agua requiere un control cuidadoso de varios factores:

• Precisión de curvatura

• Perfil de borde

• Ajuste de acoplamiento

• Configuración de apertura

• Orientación de componentes

Incluso pequeñas desviaciones en estas áreas pueden provocar espacios de soldadura desiguales, tiempos de montaje más prolongados o distorsiones durante la fabricación. Por esta razón, los fabricantes deben inspeccionar el Water Petal como parte del sistema completo de componentes y no como una pieza aislada. Cuando se incluye una abertura preparada para una boquilla, el pétalo de agua, el cabezal de agua y la boquilla de agua deben revisarse juntos durante la aprobación del dibujo y la planificación de la producción.

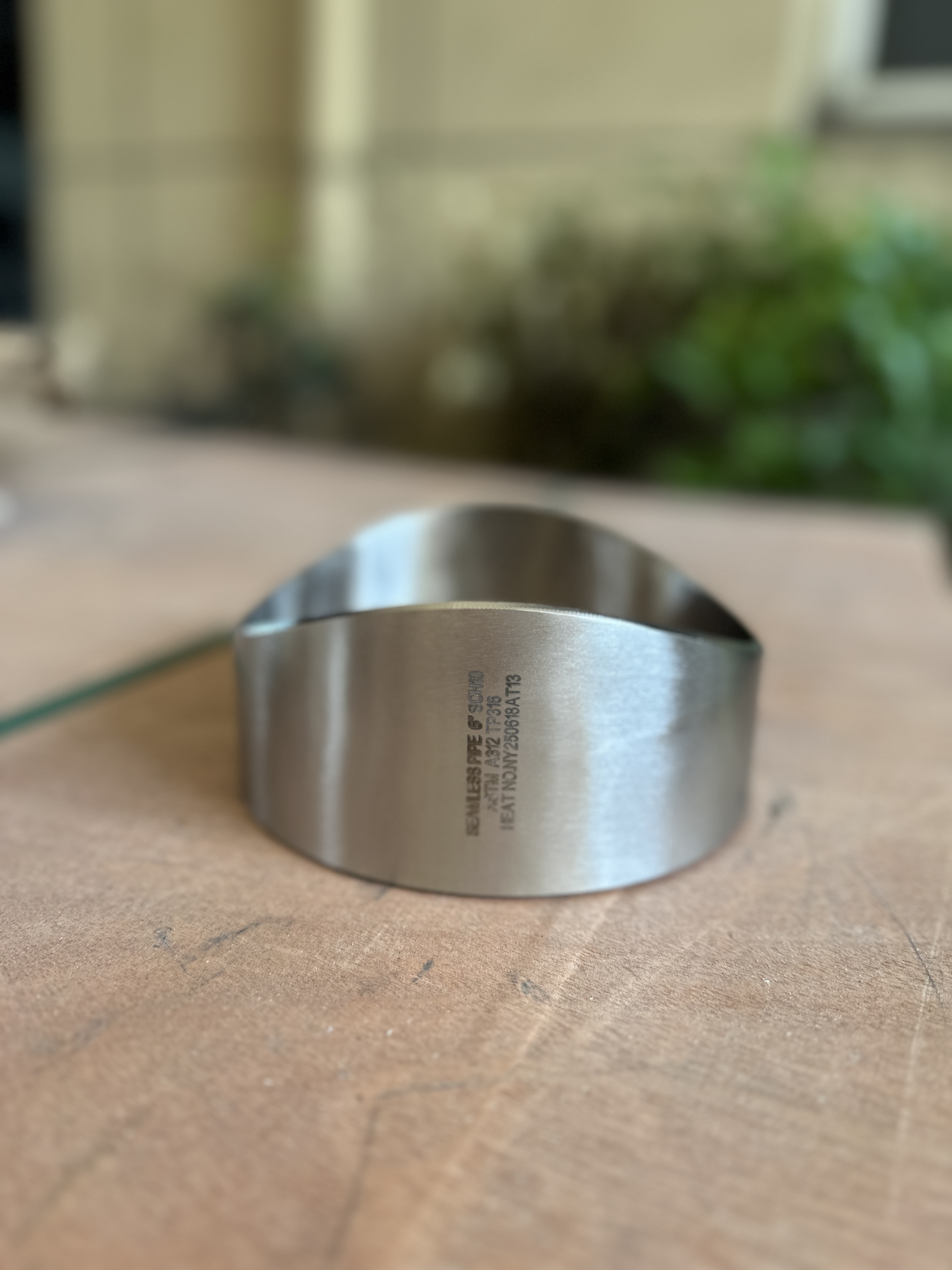

¿Qué es una boquilla de agua?

La boquilla de agua forma la conexión principal entre la cámara de agua del intercambiador de calor o el conjunto del cabezal y el sistema de tuberías externo. Sus dimensiones, orientación y configuración final se seleccionan de acuerdo con las especificaciones del diseñador del equipo.

Para garantizar una instalación precisa, los fabricantes suelen controlar:

• Grado de material

• Diámetro externo

• Grosor de la pared

• Longitud de corte

• Fin de la escuadra

• Preparación de bisel

• Perfil de intersección

• Condición de la superficie

• Trazabilidad de materiales

Cuando la boquilla se instala en un cabezal de agua o pétalo de agua curvo, su perfil de intersección debe coincidir exactamente con la superficie de contacto. Una preparación precisa ayuda a mantener los espacios de soldadura adecuados y garantiza que la orientación final cumpla con los requisitos de ensamblaje.

¿Qué es una boquilla de mantenimiento de agua?

Una boquilla de mantenimiento de agua es una conexión auxiliar más pequeña integrada en el sistema del lado del agua de un intercambiador de calor. Su función específica depende del diseño del equipo y puede incluir inspección, lavado, drenaje, ventilación, limpieza u otras operaciones relacionadas con el mantenimiento.

Debido a que estas tareas varían de un proyecto a otro, cada boquilla de mantenimiento de agua se fabrica de acuerdo con los planos de ingeniería aprobados. La selección de materiales, el espesor de la pared, la condición del orificio, la preparación de los extremos y los detalles de la interfaz se especifican en la documentación de diseño para garantizar la compatibilidad con el conjunto general. El mecanizado limpio y la preparación controlada de la soldadura contribuyen a un ajuste consistente durante la instalación.

Comparación de componentes

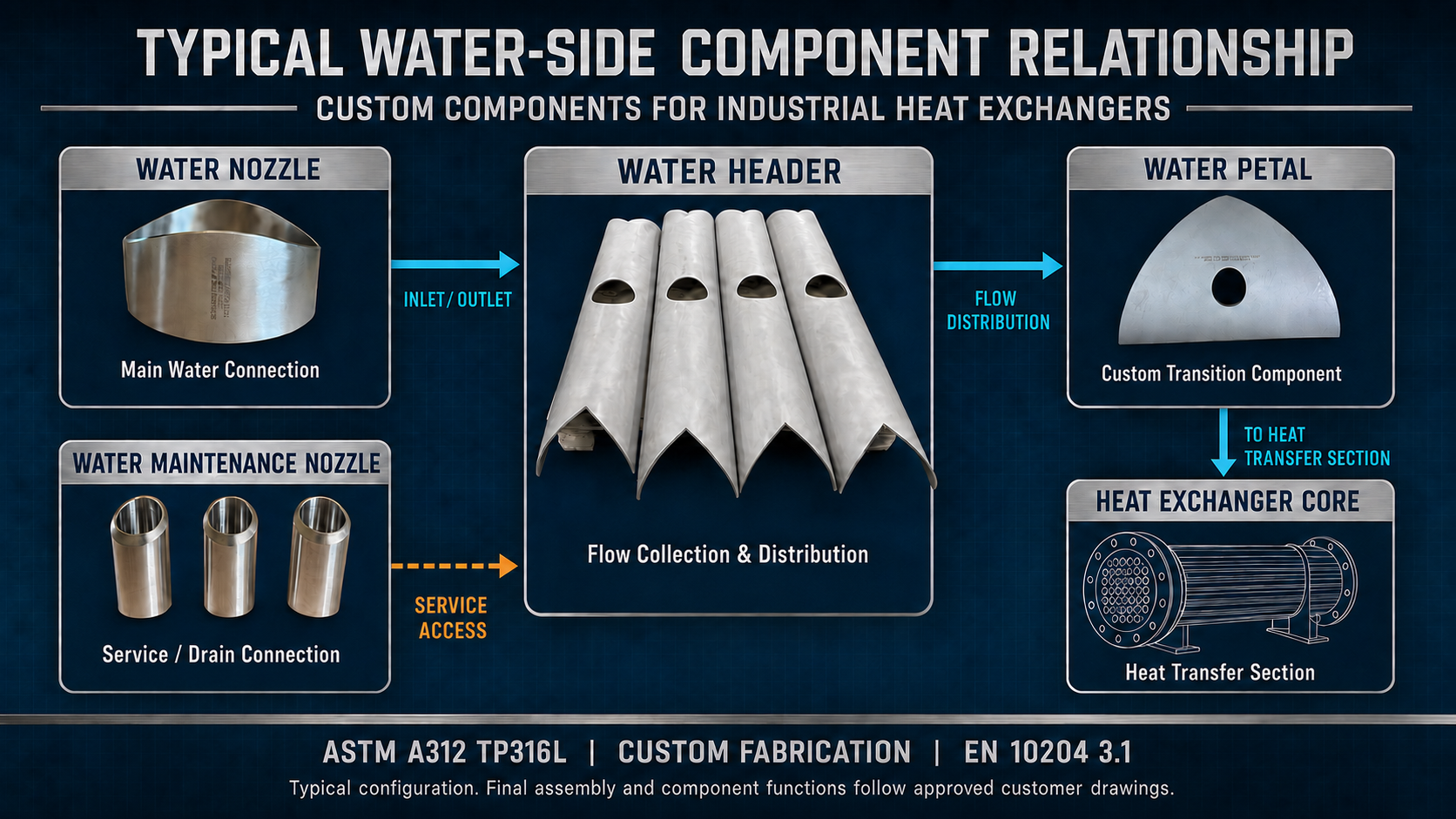

Cómo funcionan juntos estos componentes

Aunque cada componente realiza una función diferente, están diseñados para funcionar como un sistema de fabricación integrado en lugar de como piezas individuales.

Tubería de agua externa │ ▼ Boquilla de agua │ ▼ Pétalo de agua │ ▼ Cabezal de agua │ ▼ Cámara de agua del intercambiador de calor │ ▼ Boquilla de mantenimiento de agua

En un conjunto típico de intercambiador de calor, la boquilla de agua conecta la tubería externa al equipo, el pétalo de agua forma la interfaz contorneada alrededor de la boquilla o cabezal, el cabezal de agua distribuye o recolecta agua a través de los conductos de flujo diseñados y la boquilla de mantenimiento de agua proporciona la conexión auxiliar necesaria para el servicio o mantenimiento. La configuración, orientación e interfaz exactas de cada componente siempre siguen los dibujos aprobados por el cliente, lo que garantiza que el conjunto completo funcione como un sistema coordinado.

Proceso de fabricación

Los componentes personalizados del intercambiador de calor del lado del agua requieren mucho más que la fabricación de tuberías estándar. Cada cabezal de agua, pétalo de agua, boquilla de agua y boquilla de mantenimiento de agua se produce de acuerdo con planos de ingeniería aprobados, lo que hace que la revisión de los planos y el control de fabricación sean esenciales durante todo el proceso de producción.

A diferencia de los accesorios estándar que siguen dimensiones fijas, los componentes personalizados deben coincidir con la geometría del conjunto completo del intercambiador de calor. Antes de que comience la producción, los fabricantes deben realizar una revisión técnica integral para verificar las especificaciones de los materiales, la geometría de los componentes, la orientación de las conexiones, los métodos de fabricación y los requisitos de inspección. Esta revisión en etapa inicial ayuda a prevenir desviaciones de fabricación y garantiza que todos los componentes se integren correctamente durante el ensamblaje final.

Dependiendo de la geometría del componente, la producción puede combinar corte de tubos, mecanizado CNC, formación de perfiles, preparación de biseles, acabado de superficies e inspección dimensional. Cuando varios componentes están diseñados para funcionar juntos, también se puede realizar una prueba de ajuste o verificación de la interfaz para confirmar la compatibilidad antes de la entrega.

Flujo de trabajo de fabricación típico

Consideraciones de ingeniería

Para proyectos de intercambiadores de calor personalizados, la fabricación exitosa depende de algo más que producir piezas individuales dentro de la tolerancia. Dado que el cabezal de agua, el pétalo de agua, la boquilla de agua y la boquilla de mantenimiento de agua están ensamblados en un sistema soldado, los fabricantes deben evaluar cómo interactúa cada componente con los demás.

Durante la revisión técnica, se debe prestar especial atención a:

• Especificaciones de materiales y normas aplicables.

• Geometría de los componentes y tolerancias dimensionales.

• Requisitos de construcción sin costuras o soldadas.

• Ubicaciones de apertura y orientación de conexión.

• Configuración de bisel de soldadura

• Tratamiento superficial y limpieza.

• Requisitos de inspección y prueba

• Certificación y documentación de materiales.

Coordinar estos factores antes de la producción reduce la probabilidad de problemas de ensamblaje y mejora la eficiencia de fabricación.

Inspección de Calidad y Trazabilidad de Materiales

Debido a que los componentes del lado del agua pasan a formar parte de equipos que soportan presión, la inspección de calidad es una etapa esencial de la fabricación. Los procedimientos de inspección deben verificar no sólo las dimensiones de los componentes individuales sino también su compatibilidad con el conjunto general.

Las actividades típicas de control de calidad incluyen revisar certificados de materiales, verificar dimensiones terminadas, inspeccionar perfiles y aberturas mecanizados, verificar preparaciones de soldadura y confirmar marcas de identificación. Cuando lo requieran las especificaciones del proyecto, también se pueden realizar exámenes adicionales como identificación positiva de materiales (PMI), pruebas de líquidos penetrantes (PT), pruebas hidrostáticas, pruebas neumáticas o pruebas de fugas.

La identificación permanente de materiales permite a los fabricantes mantener una trazabilidad completa desde la materia prima original hasta el cabezal de agua, el pétalo de agua o la boquilla terminados, brindando confianza tanto en el control de calidad como en la documentación del proyecto.

Lista de verificación de inspección de calidad

¿Por qué adquirir el paquete completo de componentes del lado del agua de un solo proveedor?

Aunque los cabezales de agua, los pétalos de agua, las boquillas de agua y las boquillas de mantenimiento de agua se pueden fabricar individualmente, obtenerlos como un paquete completo ofrece ventajas significativas para proyectos complejos de intercambiadores de calor.

Cuando un solo fabricante es responsable de todo el paquete de componentes, las interfaces de acoplamiento se pueden revisar de forma colectiva en lugar de de forma independiente. Este enfoque coordinado mejora la consistencia dimensional, reduce el riesgo de que las interfaces no coincidan y ayuda a garantizar que todos los componentes encajen correctamente durante el ensamblaje.

Además, utilizar un solo proveedor simplifica la gestión de proyectos al alinear la adquisición de materiales, los cronogramas de producción, los procedimientos de inspección y la documentación. Para proyectos repetidos, también se pueden conservar la experiencia previa en fabricación y los registros de inspección, lo que mejora la eficiencia de la producción y la consistencia de la calidad.

Beneficios de la fabricación integrada

Solicitar una revisión técnica

Para preparar una propuesta de fabricación precisa, los proveedores normalmente requieren la siguiente información del proyecto:

• Planos de componentes y montaje.

• Grado del material y estándares aplicables.

• Condiciones de diseño relevantes para el alcance del suministro.

• Cantidad y calendario de entrega.

• Requisitos de inspección y prueba

• Requisitos de certificación de materiales, NDE o inspección de terceros

• Tratamiento de superficies, marcado e instrucciones de embalaje.

Proporcionar información de ingeniería completa en la etapa de cotización ayuda a garantizar una revisión técnica eficiente y respalda una planificación de fabricación precisa.

Conclusión

Los cabezales de agua, los pétalos de agua, las boquillas de agua y las boquillas de mantenimiento de agua son componentes fabricados esenciales que permiten una distribución confiable del agua, conexiones seguras de las tuberías y un acceso eficiente para el mantenimiento dentro de los intercambiadores de calor industriales. Aunque cada componente tiene un propósito único, están diseñados para funcionar como un sistema integrado, con cada perfil, abertura y preparación de soldadura definidos por planos aprobados por el cliente.

La fabricación basada en planos garantiza que cada componente cumpla con los requisitos dimensionales y funcionales del conjunto completo. Combinado con una inspección de calidad integral, trazabilidad de materiales y revisión de ingeniería coordinada, este enfoque ayuda a mejorar la eficiencia del ensamblaje, reducir los riesgos de fabricación y respaldar el rendimiento del equipo a largo plazo.

Para los fabricantes, contratistas EPC y constructores de intercambiadores de calor, obtener el paquete completo de componentes del lado del agua de un único proveedor experimentado ofrece ventajas significativas en coordinación de ingeniería, consistencia de producción y garantía de calidad durante todo el ciclo de vida del proyecto.

Preguntas frecuentes

¿Qué hace un cabezal de agua en un intercambiador de calor?

Un cabezal de agua recoge o distribuye agua entre el sistema de tuberías externo y los conductos de flujo internos de un intercambiador de calor. Su disposición depende del diseño específico del equipo.

¿Es un pétalo de agua un accesorio de tubería ASME estándar?

No. Un Pétalo de Agua es generalmente un componente fabricado específico para un proyecto. Su geometría y función están definidas por los planos de montaje aprobados y no por las especificaciones de montaje estándar.

¿Los cabezales de agua y los pétalos de agua siempre se suministran juntos?

No necesariamente. Sin embargo, suministrarlos como parte del mismo paquete de fabricación mejora el control sobre los perfiles de acoplamiento, las ubicaciones de apertura y la precisión de la interfaz.

¿Qué materiales se utilizan habitualmente?

La selección del material depende de las condiciones operativas, como la química del fluido, la presión, la temperatura y los requisitos de corrosión. El acero inoxidable ASTM A312 TP316L se usa ampliamente, mientras que se pueden especificar aceros inoxidables dúplex, otros grados austeníticos y aleaciones de níquel para aplicaciones más exigentes.

¿Qué información se requiere para una cotización?

Los proveedores generalmente requieren planos aprobados, especificaciones de materiales, cantidades, detalles de preparación final, requisitos de inspección, requisitos de documentación y cronogramas de entrega para preparar una cotización precisa.
