Componentes personalizados del intercambiador de calor de CO2: una guía completa de cabezales, pétalos, boquillas y tees reductoras de media carcasa

Introducción

A medida que las industrias continúan buscando una mayor eficiencia térmica, menores emisiones y diseños de equipos más compactos, los intercambiadores de calor de CO2 se han vuelto cada vez más importantes en aplicaciones como sistemas de energía de CO2 supercrítico, refrigeración industrial, captura de carbono y enfriamiento de procesos avanzados. A diferencia de los intercambiadores de calor convencionales, estos sistemas a menudo funcionan en condiciones exigentes de presión y temperatura, lo que requiere componentes que soporten presión de alta ingeniería en lugar de accesorios de tubería estándar.

Entre las piezas más críticas se encuentran los cabezales de CO2, los pétalos de CO2, los tubos de ventilación, las boquillas de mantenimiento y las tees reductoras de media carcasa . Estos componentes forman los puntos de conexión entre las tuberías externas, las cámaras de distribución y el núcleo del intercambiador de calor, lo que garantiza una distribución confiable del fluido, integridad estructural y mantenibilidad durante toda la vida útil del equipo.

A diferencia de los accesorios del catálogo, estos componentes normalmente se fabrican según planos de ingeniería aprobados por el cliente. Cada detalle, incluidas las dimensiones, las ubicaciones de las aberturas, la geometría del bisel, las tolerancias de mecanizado y la preparación de la soldadura, se adapta para cumplir con los requisitos de un diseño de intercambiador de calor específico. Este enfoque de fabricación basado en dibujos permite una mejor compatibilidad dimensional, un montaje más sencillo y un mejor control de calidad para proyectos industriales complejos. El proyecto original describía seis tipos de componentes coordinados del lado del CO2 fabricados con acero inoxidable sin costura ASTM A312 TP316 mediante fabricación basada en dibujos y trazabilidad total del material.

Esta guía explica las funciones de los principales componentes del intercambiador de calor de CO2, cómo funcionan juntos dentro de un conjunto y por qué la fabricación personalizada juega un papel esencial en la fabricación de intercambiadores de calor modernos.

Huashang Steel completó recientemente un lote coordinado de componentes personalizados del lado de CO2 de acero inoxidable para un proyecto de intercambiador de calor industrial. La entrega incluía cabezales de CO2, pétalos de CO2, tubos de ventilación, boquillas de mantenimiento, tees reductoras de entrada y tees reductoras de salida.

Resumen del proyecto: seis tipos de componentes coordinados del lado del CO2, un sistema de trazabilidad y material y fabricación basada en planos para un conjunto de intercambiador de calor industrial.

Descripción rápida

¿Qué son los componentes del intercambiador de calor de CO2?

Los componentes del intercambiador de calor de CO2 son piezas de presión diseñadas a medida que conectan tuberías externas con los conductos de flujo internos de un intercambiador de calor. En lugar de funcionar como productos de tuberías independientes, estos componentes se convierten en secciones integrales de un conjunto soldado más grande.

Sus responsabilidades principales incluyen:

• Distribuir el flujo de CO2 entrante de manera uniforme por todo el intercambiador de calor.

• Recolectando fluido procesado de múltiples canales

• Proporcionar acceso de inspección y mantenimiento.

• Funciones de ventilación auxiliares compatibles

• Crear transiciones de flujo suaves entre diferentes diámetros de tubería

• Garantizar un ajuste preciso durante la fabricación final

Debido a que cada intercambiador de calor está diseñado de manera diferente, estos componentes rara vez están estandarizados. En cambio, los fabricantes producen cada pieza según los dibujos del cliente, lo que garantiza la compatibilidad con el recipiente a presión circundante, la secuencia de soldadura y el proceso de ensamblaje. El proyecto original señala que las posiciones y funciones finales están determinadas por el equipo aprobado por el cliente y los planos de soldadura.

En comparación con los accesorios de tuberías comunes, los componentes de CO2 personalizados requieren un control mucho más estricto sobre:

• Geometría

• Preparación de la superficie

• Lugares de apertura

• Trazabilidad de materiales

• biseles de soldadura

• Tolerancias dimensionales

Estas características hacen que la fabricación basada en planos sea esencial para los intercambiadores de calor industriales de alto rendimiento.

Principales tipos de componentes del intercambiador de calor de CO2

1. Cabecera de CO2

Un cabezal de CO2 sirve como cámara de distribución o recolección primaria dentro del conjunto del intercambiador de calor. Fabricado a partir de tubos de acero inoxidable sin costura de paredes gruesas, normalmente se divide longitudinalmente para formar una estructura de media carcasa con aberturas mecanizadas con precisión y extremos cortados en perfil.

A diferencia de las tuberías convencionales, un cabezal de CO2 está diseñado para interactuar directamente con otros componentes personalizados, como pétalos, boquillas o conjuntos de transición. La geometría de cada abertura, perfil de borde y superficie de soldadura se controla según planos de ingeniería aprobados.

Las características típicas de fabricación incluyen:

• Construcción de acero inoxidable TP316 sin costuras.

• Corte longitudinal de media concha

• Preparación de extremos perfilados en forma de V

• Aberturas de conexión mecanizadas con precisión

• Bordes de soldadura controlados

• Trazabilidad completa del material

Estas características de fabricación garantizan un montaje preciso y al mismo tiempo minimizan la distorsión de la soldadura durante la fabricación. La fuente destaca específicamente el corte longitudinal de media carcasa, los extremos en forma de V específicos del dibujo, las aberturas mecanizadas, los bordes de ajuste controlado y la identificación permanente del material.

2. Pétalo de CO2

Un pétalo de CO2 es un segmento especialmente formado que conecta o cierra secciones de un conjunto de cabezal personalizado.

Su nombre proviene de la forma de pétalo que se obtiene después de dividir y perfilar tubos de acero inoxidable. A diferencia de los accesorios estándar ASME, cada pétalo es exclusivo de un proyecto específico.

El componente normalmente proporciona:

• Transición del final del encabezado

• Conexión entre componentes de presión

• Continuidad estructural

• Ajuste de soldadura mejorado

La producción de pétalos repetibles requiere un control cuidadoso de:

• Curvatura de tubería

• Precisión dimensional

• Perfiles de corte

• Calidad superficial

• Preparación de bordes

Debido a que los pétalos pasan a formar parte de un conjunto que contiene presión, incluso pequeñas desviaciones dimensionales pueden afectar la alineación final. El estudio de caso enfatiza que los pétalos son específicos del dibujo y requieren un diseño preciso, una curvatura controlada y una estrecha coincidencia dimensional con los encabezados contiguos.

3. Tubo de ventilación de CO2

Un tubo de ventilación de CO2 proporciona una conexión dedicada para ventilación o flujo de proceso auxiliar.

Aunque son relativamente pequeñas en comparación con los cabezales, las tuberías de ventilación desempeñan funciones operativas importantes al ayudar a eliminar el gas atrapado durante la puesta en servicio, el mantenimiento o la operación del sistema, según el diseño del equipo.

Las consideraciones clave de fabricación incluyen:

• Orificio mecanizado con precisión

• Diámetro exterior preciso

• Ángulo final correcto

• Integridad de la pared

• Preparación de soldadura

• Precisión de orientación

Cada conexión de ventilación debe coincidir con la geometría circundante para garantizar una soldadura confiable durante el ensamblaje final. El proyecto original los describe como conexiones cortas de tuberías sin costura mecanizadas con orificios lisos y extremos en ángulo para ventilación definida por el dibujo o rutas de flujo auxiliar.

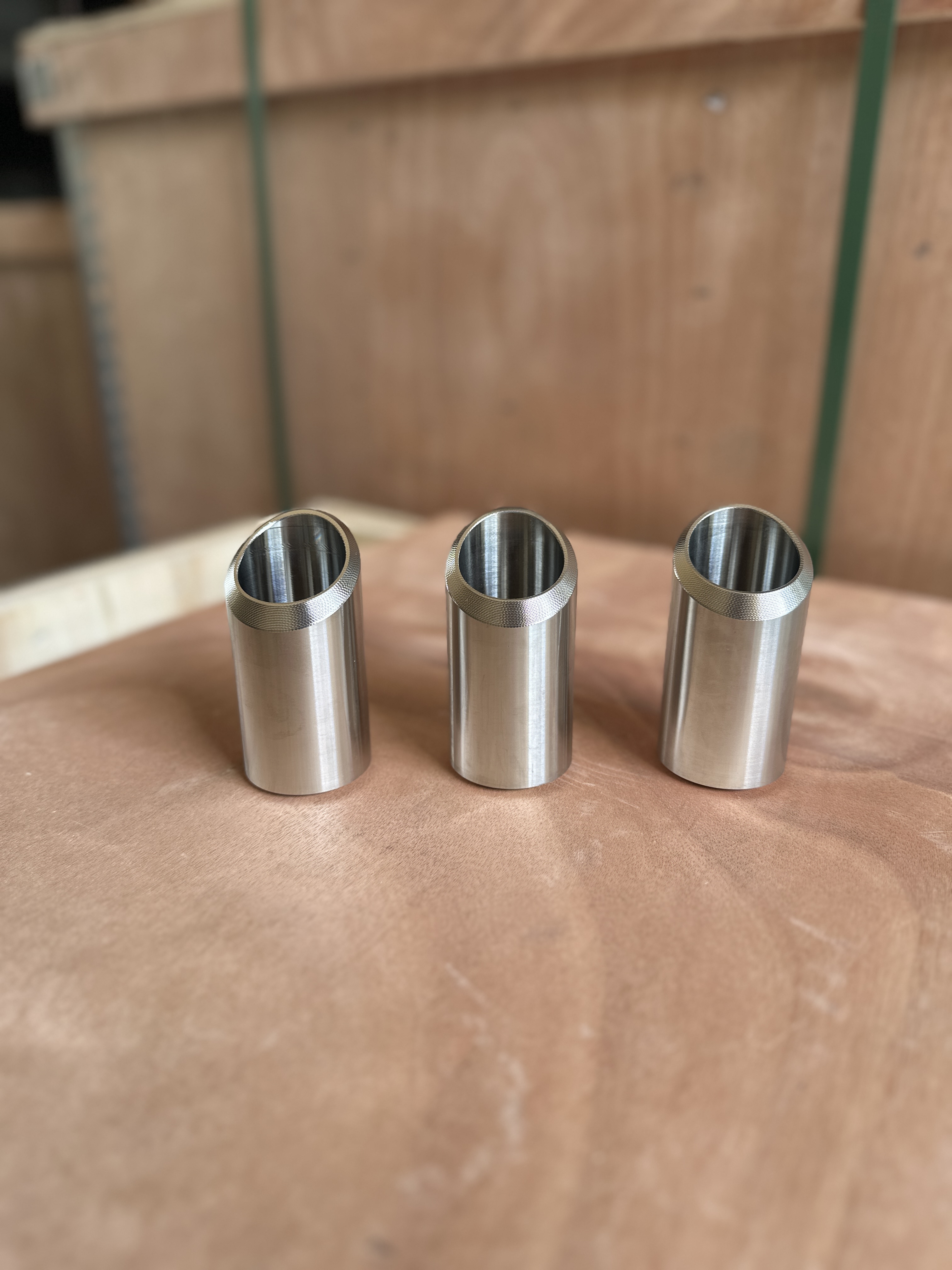

4. Boquilla de mantenimiento de CO2

Las boquillas de mantenimiento proporcionan puntos de acceso diseñados dentro de un conjunto de intercambiador de calor.

Dependiendo de los requisitos del cliente, pueden admitir:

• Inspección de equipos

• Instalación de instrumentos

• Acceso de mantenimiento

• Drenaje del sistema

• Conexiones de servicios auxiliares

Aunque su apariencia exterior puede parecerse a las boquillas estándar, las boquillas de mantenimiento siempre se fabrican según planos de proyecto.

Cada boquilla debe coincidir con la geometría circundante con precisión para mantener un ajuste adecuado durante la fabricación.

La fabricación típica incluye:

• Tubería sin costura de pared gruesa

• Mecanizado de precisión

• Identificación de materiales

• Perfiles de transición precisos

Según la documentación del proyecto, la misma forma de boquilla externa puede realizar diferentes funciones dependiendo del diseño del intercambiador de calor, por lo que se deben evitar suposiciones genéricas.

5. Camiseta reductora de media carcasa personalizada

Entre todos los componentes personalizados, la camiseta reductora de media carcasa es uno de los más distintivos.

A diferencia de las tees reductoras estándar utilizadas en la construcción de tuberías, este componente se corta intencionalmente a lo largo de su línea central para crear una configuración de media carcasa abierta.

Después de soldar, se forma una transición suave entre:

• Tubería de proceso externo

• Cabeceras de distribución

• Carcasas de intercambiadores de calor

• Cámaras de flujo interno

Las ventajas incluyen:

• Mejor integración con superficies curvas

• Diseño de transición compacto

• Continuidad del flujo mejorada

• Fabricación simplificada

• Complejidad de soldadura reducida

Es importante reconocer que estos componentes no deben describirse como accesorios incompletos o dañados. En cambio, son componentes de fabricación diseñados específicamente para conjuntos de intercambiadores de calor personalizados. El proyecto señala explícitamente que las tes reductoras divididas son componentes intencionales de media carcasa diseñados para soldarse en cabezales acoplados o superficies de intercambiadores en lugar de tees de tubería estándar.

Comparación de componentes de CO2

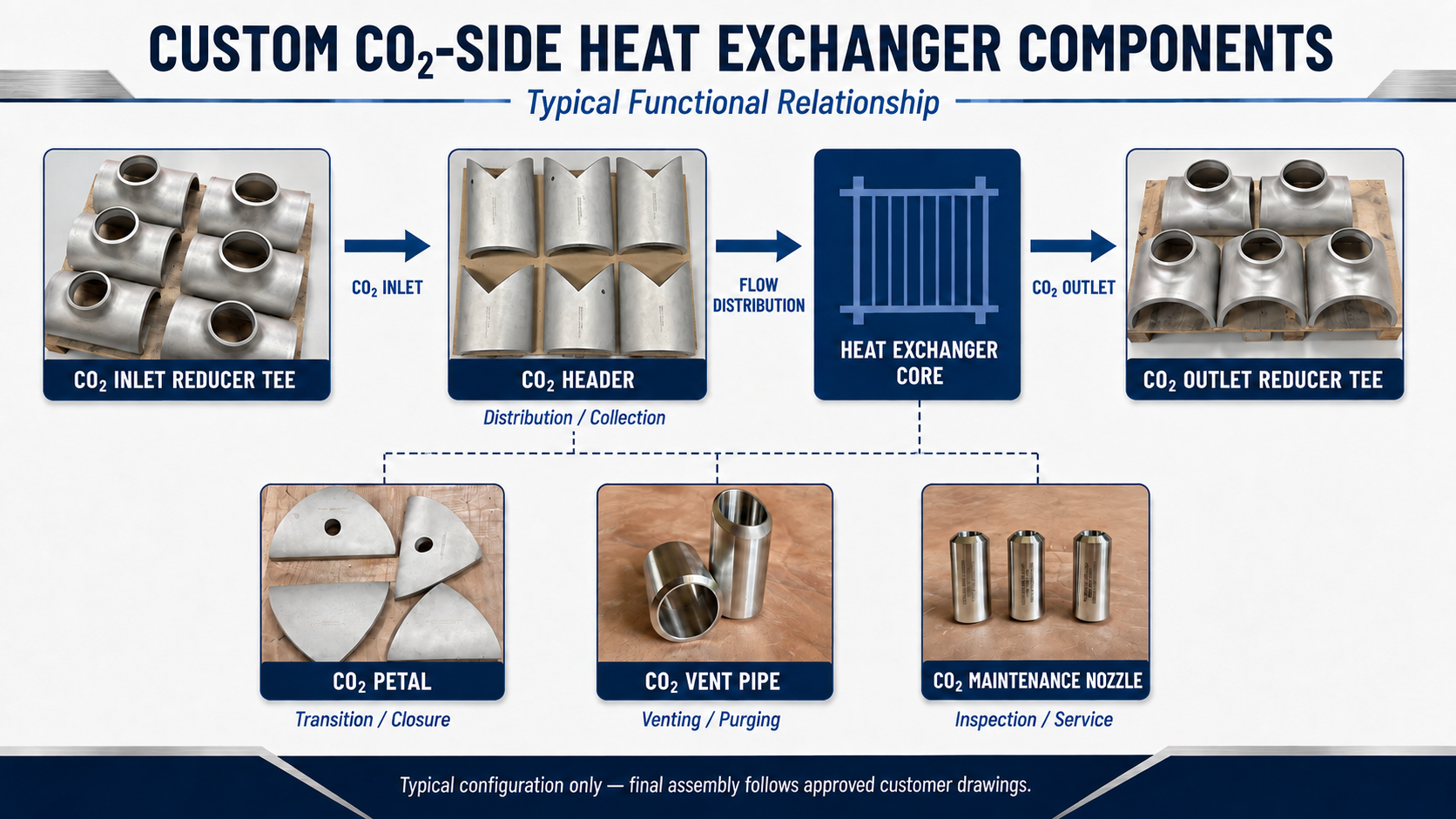

Cómo funcionan juntos estos componentes

Aunque cada componente realiza una función diferente, están diseñados como parte de un sistema de fabricación coordinado y no como productos individuales.

Un conjunto típico del lado de CO2 sigue esta secuencia:

Tubería externa de CO2 │ ▼ T reductora de entrada de media carcasa │ ▼ Cabezal de CO2 │ ▼ Pétalo de CO2 │ ▼ Núcleo del intercambiador de calor │ ▼ Cabezal de salida de CO2 │ ▼ T reductora de salida de media carcasa │ ▼ Tubería de proceso externa Conexiones auxiliares ├── Tubería de ventilación de CO2 └── Boquilla de mantenimiento

En esta disposición, la T reductora de entrada introduce la corriente del proceso en la región de distribución, el conjunto de cabezal y pétalo hace interfaz con el núcleo del intercambiador de calor y la T reductora de salida recoge el flujo de retorno. Los tubos de ventilación y las boquillas de mantenimiento proporcionan conexiones auxiliares definidas por el dibujo. La dirección exacta del flujo, la secuencia de soldadura y el límite de presión siempre siguen los planos de montaje aprobados por el cliente.

Proceso de fabricación

Producir componentes personalizados para intercambiadores de calor de CO2 implica mucho más que cortar tuberías en longitudes específicas. Cada cabezal, pétalo, boquilla y reductor en T debe encajar perfectamente en un conjunto de soporte de presión más grande, lo que requiere un control estricto sobre la geometría, la trazabilidad del material, la precisión del mecanizado y la preparación de la soldadura. Dado que estos componentes se fabrican según los dibujos aprobados por el cliente, la consistencia dimensional es esencial para evitar problemas de ajuste durante la fabricación final.

Un flujo de trabajo de fabricación típico comienza con la verificación del material para garantizar que el grado de acero inoxidable especificado cumpla con los requisitos del proyecto. Luego se cortan tubos de acero inoxidable sin costura o accesorios forjados en los perfiles requeridos utilizando equipos de mecanizado de precisión. Componentes como cabezales y tees reductoras se dividen longitudinalmente para crear estructuras de media carcasa, mientras que los pétalos se forman mediante el corte y la conformación controlados del perfil.

Después del mecanizado preliminar, las aberturas para conexiones derivadas, tuberías de ventilación y boquillas de mantenimiento se mecanizan con precisión según los planos de ingeniería. Luego se terminan los biseles de soldadura, la preparación de los bordes y las superficies de transición para garantizar un ensamblaje preciso durante la fabricación del recipiente a presión.

Finalmente, cada componente se somete a inspección dimensional, identificación de materiales y verificación de calidad antes del embalaje y envío.

Flujo de trabajo de fabricación típico

Esta secuencia de fabricación refleja el énfasis del proyecto en el abastecimiento de tuberías soldadas y sin costura, corte de perfiles, mecanizado de ramas, preparación de media carcasa, biselado, cabezales y boquillas personalizados y documentación de trazabilidad.

¿Por qué acero inoxidable 316?

La selección de materiales juega un papel fundamental en el rendimiento a largo plazo de los componentes del intercambiador de calor de CO2. Dado que estas piezas suelen funcionar bajo alta presión y condiciones de servicio exigentes, el material elegido debe proporcionar una excelente resistencia a la corrosión, resistencia mecánica y soldabilidad.

Por esta razón, el acero inoxidable ASTM A312 TP316 se usa ampliamente en proyectos industriales de intercambiadores de calor de CO2. En comparación con los grados de acero inoxidable estándar, TP316 contiene molibdeno, que mejora la resistencia a la corrosión por picaduras y grietas en entornos de proceso desafiantes.

Además de la resistencia a la corrosión, TP316 ofrece excelentes características de fabricación, lo que permite a los fabricantes realizar mecanizado, corte de perfiles y soldadura de precisión manteniendo la estabilidad dimensional.

Aunque TP316 es uno de los materiales más comunes, la fabricación basada en trefilado también permite a los clientes especificar aceros inoxidables alternativos o aleaciones especiales según la presión de funcionamiento, la temperatura, la composición del fluido y los estándares del proyecto.

Comparación de materiales

El proyecto original especifica acero inoxidable sin costura ASTM A312 TP316 y señala que la selección final del material debe ser determinada por el diseñador del equipo, con aleaciones especiales disponibles para proyectos personalizados.

Inspección de Calidad y Trazabilidad

La fabricación de alta calidad sólo tiene sentido cuando está respaldada por un sistema de inspección integral. Debido a que los componentes personalizados del intercambiador de calor de CO2 están integrados en equipos que contienen presión, cada pieza debe cumplir estrictos requisitos dimensionales y de materiales antes de la entrega.

La inspección comienza con la verificación de los certificados de materiales y los números de calor. Dependiendo de las especificaciones del proyecto, también se puede realizar una identificación positiva de materiales (PMI) para confirmar la composición del material.

La inspección dimensional verifica que cada característica mecanizada, incluidas las posiciones de apertura, el espesor de la pared, la preparación de los bordes y la geometría general, coincida con los dibujos de ingeniería aprobados. También se inspeccionan el estado de la superficie, la calidad del mecanizado y los biseles de soldadura para garantizar un montaje adecuado.

Cuando lo requieran las especificaciones del cliente, se pueden realizar pruebas no destructivas (NDT) antes del envío. La trazabilidad completa se mantiene durante toda la producción mediante el marcado permanente del material y la documentación de respaldo, como los certificados EN 10204 3.1.

Lista de verificación de inspección típica

El proyecto describe este enfoque de inspección en detalle, incluida la revisión de materiales, PMI, verificación de dimensiones, verificaciones de espesor de pared, orientación de apertura, inspección de bisel, END cuando sea necesario y marcado final.

Aplicaciones típicas

Los componentes personalizados del intercambiador de calor de CO2 se utilizan ampliamente en sistemas industriales donde los accesorios de tubería estándar no pueden satisfacer requisitos de ingeniería complejos. Debido a que cada componente se fabrica según los planos del proyecto, se pueden integrar en una amplia gama de equipos térmicos y sistemas de presión.

Las aplicaciones típicas incluyen:

Preguntas frecuentes

P1. ¿Qué es un cabezal de CO2?

Un cabezal de CO2 es un componente de distribución o recolección fabricado a medida que dirige el flujo de CO2 entre la tubería externa y el núcleo del intercambiador de calor. A diferencia de los accesorios de tubería estándar, se produce según planos de ingeniería y se integra en un conjunto soldado.

P2. ¿Por qué se cortan las tees reductoras en estructuras de media carcasa?

Las tes reductoras de media carcasa están divididas intencionalmente para que puedan soldarse directamente en cabeceras, carcasas o secciones de transición. Son componentes de fabricación personalizados en lugar de accesorios de tubería incompletos.

P3. ¿Cuál es el propósito de un pétalo de CO2?

Un pétalo de CO2 es un segmento formado específico del dibujo que se utiliza para conectar, hacer transición o cerrar secciones de un conjunto de encabezado personalizado. Su geometría varía según el diseño de cada equipo.

P4. ¿Se pueden fabricar estos componentes según los planos del cliente?

Sí. Los fabricantes profesionales pueden producir cabezales, pétalos, boquillas, colectores y accesorios de media carcasa según los dibujos del cliente, incluidos materiales, tolerancias, perfiles y requisitos de inspección personalizados.
