Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-12-02 Origen:Sitio

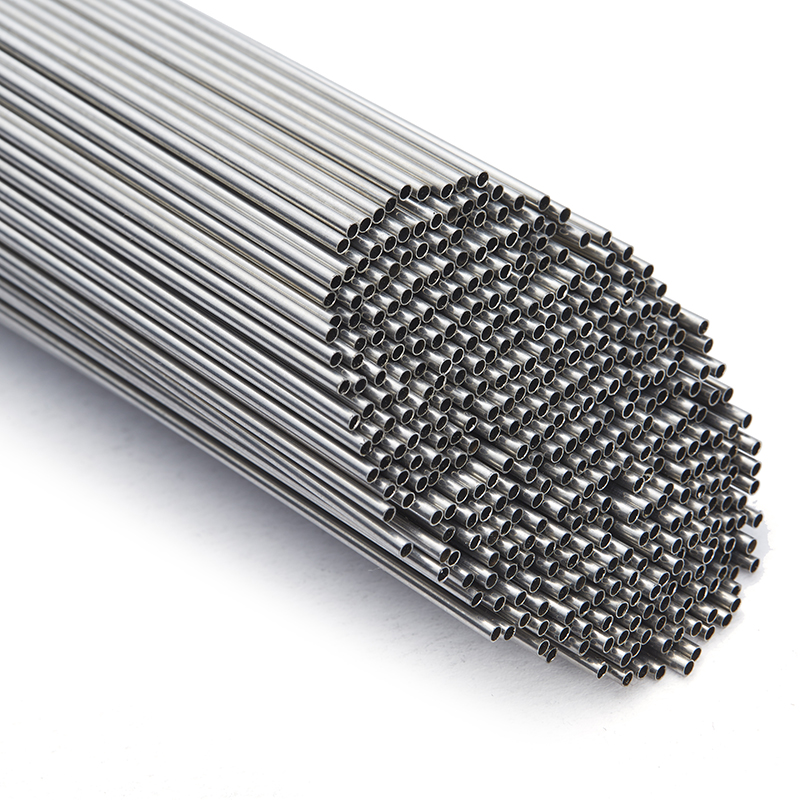

¿Alguna vez te has preguntado cómo los tubos diminutos controlan el flujo de fluido con tanta precisión? Los tubos capilares son esenciales en muchas industrias. Su función se extiende desde dispositivos médicos hasta sistemas de refrigeración. Este artículo explora qué es un tubo capilar y por qué es importante. Explicaremos los tubos capilares sin costura de precisión , incluidos los tipos de tubos capilares sin costura de pared ultradelgada y tubos sin costura capilar de pared ultragruesa. Aprenderá sobre sus principios de funcionamiento, usos industriales y cómo los fabricantes garantizan la calidad. Descubra cómo los tubos capilares impactan la tecnología y la innovación en la actualidad.
Los tubos capilares dependen de un fenómeno natural llamado acción capilar para mover líquidos a través de sus espacios estrechos. Esta acción ocurre debido a tres fuerzas:
Tensión superficial: las moléculas del líquido se juntan, creando una 'piel' en la superficie que resiste la fuerza externa.
Adhesión: la atracción entre las moléculas del líquido y la superficie interna del tubo hace que el líquido se pegue y suba.
Cohesión: la atracción entre las moléculas líquidas les ayuda a moverse como grupo a lo largo del tubo.
Juntas, estas fuerzas permiten que los líquidos fluyan a través de pequeños tubos sin bombas ni presión externa. Este principio es el motivo por el que los tubos capilares funcionan bien en dispositivos médicos e instrumentos científicos donde se necesita un movimiento de líquido preciso.
Cuando el fluido fluye a través de un tubo capilar, experimenta resistencia debido al pequeño diámetro y longitud del tubo. Esta resistencia provoca una caída de presión a lo largo del tubo. Cuanto más largo y estrecho sea el tubo, mayor será la caída de presión.
Esta caída de presión es clave para determinar cómo los tubos capilares controlan el flujo de fluido:
Ralentiza el fluido, regulando el caudal.
Ayuda a mantener un flujo constante a pesar de los cambios de presión en la fuente del fluido.
Funciona como un dispositivo de estrangulamiento natural, especialmente en sistemas de refrigeración.
Por ejemplo, en refrigeración, el refrigerante ingresa al tubo a alta presión. El estrecho paso del tubo hace que la presión caiga bruscamente, lo que reduce la temperatura del refrigerante y permite que se evapore en el sistema de refrigeración.
Los tubos capilares actúan como reguladores simples pero eficaces del movimiento de los fluidos. Su diseño asegura:
Caudales constantes: las dimensiones del tubo determinan la cantidad de fluido que pasa, lo que hace que el flujo sea predecible.
Sin piezas móviles: esto reduce el mantenimiento y mejora la confiabilidad.
Eficiencia energética: Al utilizar fuerzas y resistencias naturales, evitan la necesidad de bombas o válvulas motorizadas.
Control de precisión: Especialmente importante en aplicaciones como dispositivos médicos, cromatografía y sistemas HVAC.
En resumen, el principio de funcionamiento del tubo capilar combina fuerzas físicas y dinámica de fluidos para proporcionar un control de flujo preciso y confiable en muchas industrias.
Nota: Seleccionar el diámetro y la longitud correctos del tubo capilar es crucial para lograr el control de flujo y la caída de presión deseados en su aplicación específica.
Los tubos capilares vienen en varios tipos y materiales, cada uno de ellos adecuado para aplicaciones industriales y científicas específicas. Su elección depende de factores como la compatibilidad química, los requisitos de presión, el rango de temperatura y la precisión necesaria. Exploremos los tipos y materiales comunes utilizados para los tubos capilares.
Los tubos capilares de vidrio se encuentran entre los tipos más utilizados, especialmente en laboratorios y campos médicos. Están fabricados de vidrio de borosilicato o cal sodada, que ofrece una excelente resistencia química y claridad.
Transparencia: Permite una fácil observación del movimiento de fluidos, esencial en experimentos y diagnósticos.
Inercia química: Adecuado para manipular líquidos reactivos o corrosivos sin contaminación.
Aplicaciones: Se utiliza en dispositivos de muestreo de sangre, termómetros, cromatografía y sistemas de microfluidos.
Su fragilidad limita su uso en entornos de alta presión o propensos a impactos, pero su precisión e inercia los hacen invaluables en la investigación científica y el diagnóstico médico.
Los tubos capilares de acero inoxidable se prefieren en entornos industriales exigentes debido a su durabilidad y resistencia a la corrosión.
Resistencia: Puede soportar altas presiones y esfuerzos mecánicos.
Resistencia a la corrosión: Adecuado para productos químicos agresivos y condiciones exteriores.
Precisión: Fabricado con tolerancias estrictas para un control de flujo constante.
Aplicaciones: Común en sistemas de refrigeración, líneas hidráulicas, dispositivos médicos e instrumentación.
Los tubos de acero inoxidable ofrecen longevidad y confiabilidad, lo que los hace ideales para aplicaciones críticas donde la seguridad y la precisión son primordiales.
Los tubos capilares de plástico, fabricados con materiales como policarbonato o PTFE, ofrecen flexibilidad y soluciones ligeras.
Resistencia química: Bueno para ciertos químicos, aunque menos robusto que el vidrio o el metal.
Flexibilidad: Más fácil de instalar en rutas complejas.
Aplicaciones: Se utiliza en productos de consumo, sistemas de fluidos de baja presión y dispositivos médicos.
Los tubos capilares bimetálicos combinan dos metales unidos, aprovechando sus diferentes tasas de expansión térmica.
Detección de temperatura: Se utiliza en termostatos y controladores de temperatura.
Aplicaciones: Común en sistemas HVAC y refrigeración para regulación de temperatura.
Esta combinación permite que los tubos bimetálicos actúen como elementos sensibles a la temperatura, expandiéndose o contrayéndose para desencadenar acciones mecánicas.
Los tubos capilares sin costura vienen en variantes de pared ultrafina y ultragruesa, diseñados para aplicaciones especializadas.
Tubos de pared ultradelgada: ofrecen un espesor de pared mínimo para maximizar el diámetro interno, mejorando el caudal y manteniendo la resistencia. Ideal para instrumentos de precisión que requieren una caída de presión mínima.
Tubos de pared ultragruesa: brindan resistencia y durabilidad adicionales para ambientes abrasivos o de alta presión. A menudo se utiliza en sistemas hidráulicos y maquinaria industrial.
Los fabricantes producen estos tubos con alta precisión para cumplir con estrictos estándares dimensionales y de acabado superficial, lo que garantiza un rendimiento óptimo.
Consejo: al seleccionar tubos capilares, tenga en cuenta el tipo de fluido, la presión, la temperatura y la precisión requerida para elegir el material y el tipo de tubo más adecuados para su aplicación.
En los sistemas de refrigeración, el tubo capilar actúa como un dispositivo estrangulador simple pero eficaz. Controla el flujo de refrigerante desde el lado de alta presión (condensador) al lado de baja presión (evaporador). El diámetro y la longitud estrechos del tubo crean resistencia, lo que provoca una fuerte caída de presión a medida que pasa el refrigerante. Esta caída de presión es esencial para el enfriamiento porque permite que el refrigerante se expanda y se evapore dentro del evaporador, absorbiendo calor y produciendo el efecto de enfriamiento deseado.
El tubo capilar realiza tres procesos principales en refrigeración:
Estrangulamiento: el refrigerante ingresa al tubo capilar como un líquido a alta presión. El pequeño diámetro del tubo restringe el flujo, provocando una caída de presión debido a la fricción y la resistencia al flujo.
Parpadeante: cuando la presión cae por debajo de la presión de saturación del refrigerante, parte del líquido se vaporiza instantáneamente (parpadea). Este cambio de fase absorbe calor, reduciendo significativamente la temperatura del refrigerante.
Control de flujo: las dimensiones del tubo y el estado de la superficie regulan el caudal másico del refrigerante. Esto garantiza que un suministro constante de refrigerante coincida con la carga de refrigeración, manteniendo la estabilidad y la eficiencia del sistema.
Varios factores influyen en el rendimiento de un tubo capilar:
Diámetro y longitud del tubo: Los diámetros más pequeños y las longitudes más largas aumentan la resistencia y reducen el caudal. Elegir el tamaño correcto es fundamental para el equilibrio del sistema.
Tipo de refrigerante: Los diferentes refrigerantes tienen propiedades únicas como viscosidad y puntos de ebullición. Las dimensiones del tubo capilar deben adaptarse en consecuencia.
Temperatura ambiente: los cambios en la temperatura ambiente afectan la presión de condensación y el flujo de refrigerante. Las temperaturas más altas pueden aumentar el flujo, mientras que las temperaturas más bajas lo reducen.
Calidad de fabricación: Las paredes interiores lisas y las dimensiones precisas minimizan las alteraciones del flujo y garantizan una estrangulación constante.
Los tubos capilares ofrecen varias ventajas en comparación con las válvulas de expansión:
Simplicidad: La ausencia de piezas móviles significa menos fallos y un mantenimiento más sencillo.
Rentabilidad: Los menores costos de fabricación e instalación los hacen ideales para unidades de refrigeración pequeñas y medianas.
Compacidad: El tamaño pequeño se adapta a aplicaciones con limitaciones de espacio.
Confiabilidad: Proporcionan un flujo estable en condiciones estables sin necesidad de controles complejos.
Sin embargo, los tubos capilares son menos adaptables a cargas variables que las válvulas de expansión, lo que los hace más adecuados para sistemas de capacidad fija como refrigeradores domésticos y aires acondicionados de ventana.
Los tubos capilares son componentes vitales en los sistemas de refrigeración y HVAC. Funcionan como dispositivos estranguladores que regulan el flujo de refrigerante desde el condensador al evaporador. El diámetro y la longitud estrechos del tubo crean una caída de presión, lo que hace que el refrigerante se expanda y se enfríe cuando ingresa al evaporador. Este proceso permite una absorción eficiente del calor, produciendo el efecto de enfriamiento deseado.
Su simplicidad y confiabilidad hacen que los tubos capilares sean ideales para unidades de refrigeración pequeñas y medianas, como refrigeradores domésticos, aires acondicionados de ventana y refrigeradores comerciales. A diferencia de las válvulas de expansión complejas, los tubos capilares no tienen partes móviles, lo que reduce las necesidades y los costos de mantenimiento. Sin embargo, son más adecuados para sistemas de carga fija, ya que proporcionan un caudal constante sin ajuste automático a las diferentes demandas de enfriamiento.
En los equipos médicos, los tubos capilares son indispensables para un control y muestreo precisos de fluidos. Su pequeño diámetro permite la recolección de pequeños volúmenes de sangre, esencial para pruebas que requieren una invasividad mínima. Por ejemplo, los tubos capilares se utilizan en dispositivos de muestreo de sangre donde extraen sangre por acción capilar, lo que permite una recolección de muestras rápida y precisa.
Además, aparecen en bombas de infusión, sistemas de suministro de oxígeno y dispositivos de microfluidos, donde la dosificación precisa de líquidos es fundamental. Aquí se prefieren los tubos capilares de vidrio por su inercia química y transparencia, lo que permite el control visual del flujo de fluido. La confiabilidad y precisión de los tubos ayudan a garantizar la seguridad del paciente y la precisión del diagnóstico.
Los laboratorios utilizan ampliamente tubos capilares en instrumentos como cromatógrafos y analizadores de fluidos. En cromatografía, los tubos capilares permiten la separación de componentes químicos controlando el flujo de disolvente a través de una fase estacionaria. Sus dimensiones precisas garantizan caudales constantes, fundamentales para obtener resultados reproducibles.
Los tubos capilares también ayudan en estudios de mecánica de fluidos midiendo propiedades como la viscosidad y la tensión superficial. Su capacidad para transportar pequeños volúmenes de fluidos sin bombas externas los hace ideales para aplicaciones de microfluidos y química analítica.
Las industrias automotrices emplean tubos capilares para regular el flujo de combustible en carburadores y sistemas de inyección de combustible. El control preciso de los tubos sobre pequeños volúmenes de fluido mejora la eficiencia del motor y el control de emisiones. Los tubos capilares de acero inoxidable, conocidos por su durabilidad y resistencia a la corrosión, son comunes en estas aplicaciones de alta presión.
Los sistemas hidráulicos también dependen de tubos capilares para controlar el flujo y la presión del aceite. Su construcción robusta y su capacidad para soportar esfuerzos mecánicos los hacen adecuados para maquinaria industrial, garantizando un funcionamiento suave y seguro.
Los tubos capilares aprovechan la acción capilar para ayudar al movimiento de fluidos en diversos procesos industriales. Sirven como elementos absorbentes en dispositivos como bolígrafos de tinta, donde atraen la tinta hasta la punta para una escritura suave. De manera similar, en la industria química o de la construcción, los tubos capilares ayudan a absorber o transportar líquidos a través de superficies sin bombas.
Este movimiento pasivo de fluido reduce el consumo de energía y simplifica el diseño del dispositivo, ofreciendo soluciones rentables en muchos sectores.
Consejo: Al seleccionar tubos capilares para aplicaciones industriales, haga coincidir el material y las dimensiones del tubo con el tipo de fluido, la presión y la temperatura para maximizar la eficiencia y la durabilidad.
Los tubos capilares son componentes muy rentables. No tienen partes móviles, lo que significa menos posibilidades de falla mecánica. Esta simplicidad reduce los costos de fabricación y reduce los gastos de mantenimiento con el tiempo. Para las industrias, esto se traduce en un rendimiento confiable sin reparaciones o reemplazos frecuentes. Su pequeño tamaño y peso ligero también reducen los costos de envío e instalación. En muchos sistemas de refrigeración y control de fluidos, los tubos capilares proporcionan una alternativa asequible a dispositivos más complejos como las válvulas de expansión, especialmente para aplicaciones de carga fija.
Una de las principales ventajas de los tubos capilares es su capacidad para proporcionar un control preciso del flujo de fluido. El diámetro interno y la longitud del tubo influyen directamente en el caudal, lo que permite un movimiento de fluido predecible y repetible. Esta precisión es fundamental en dispositivos médicos, cromatografía y sistemas HVAC donde es necesaria una dosificación exacta de fluido o flujo de refrigerante. Además, los tubos capilares funcionan de manera eficiente mediante el uso de fenómenos físicos naturales como la tensión superficial y la caída de presión, lo que elimina la necesidad de fuentes de energía externas o bombas. Esta eficiencia mejora el ahorro de energía y la confiabilidad del sistema.
A pesar de sus beneficios, los tubos capilares tienen algunas limitaciones. Su rendimiento depende en gran medida de la longitud y el diámetro del tubo; un tamaño incorrecto puede provocar caudales inadecuados o caídas de presión. Los tubos más largos pueden introducir retrasos en los tiempos de respuesta de los fluidos y aumentar la susceptibilidad a las variaciones de temperatura. Las temperaturas ambiente y del proceso pueden hacer que el fluido dentro del tubo se expanda o contraiga, lo que podría afectar la precisión de la medición o la estabilidad del flujo. Estos efectos de la temperatura son especialmente críticos en aplicaciones de instrumentación donde las lecturas precisas son vitales. Por lo tanto, los tubos capilares pueden no ser adecuados para sistemas que requieren control de flujo variable o respuesta rápida.
La instalación adecuada es esencial para maximizar el rendimiento del tubo capilar. Montar el tubo para evitar dobleces o torceduras pronunciadas evita restricciones de flujo y errores de presión. También es importante proteger el tubo de temperaturas ambientales extremas o fuentes de calor para reducir los efectos térmicos en el fluido de llenado o de proceso. La selección del material adecuado (como acero inoxidable, cobre o aleaciones especializadas) depende del tipo de fluido, la presión y las condiciones ambientales. El uso de materiales compatibles previene la corrosión, garantiza la durabilidad y mantiene la precisión durante la vida útil del tubo.
Consejo: Siempre haga coincidir la longitud, el diámetro y el material del tubo capilar con las necesidades específicas de su aplicación para optimizar el control del flujo y minimizar los errores relacionados con la temperatura.
El fabricante desempeña un papel fundamental en el suministro de tubos capilares que cumplen estrictos estándares de calidad. La fabricación de alta calidad garantiza que los tubos tengan diámetros internos constantes, superficies lisas y longitudes precisas. Estos factores afectan directamente la precisión del control de flujo y la confiabilidad del sistema. Los fabricantes de renombre implementan rigurosos procesos de control de calidad, incluidas inspecciones dimensionales y pruebas de materiales, para garantizar el rendimiento. También brindan personalización para satisfacer las necesidades de aplicaciones específicas, ya sea para refrigeración, dispositivos médicos o instrumentación industrial.
Los tubos capilares sin costura generalmente se fabrican mediante procesos avanzados de extrusión o trefilado. Estos métodos implican pasar varillas de metal a través de matrices para reducir el diámetro y el espesor de la pared sin soldar. Este diseño sin costuras evita fugas y puntos débiles, esenciales para aplicaciones de alta presión y precisión. Los pasos de fabricación suelen incluir:
Estirado de tubos: múltiples pasadas a través de matrices reducen el diámetro a especificaciones exactas.
Recocido: El tratamiento térmico alivia tensiones y mejora la ductilidad.
Enderezar y cortar: Garantiza que los tubos queden perfectamente rectos y cortados a la medida.
Acabado de superficies: pulir o limpiar la superficie interior para minimizar la fricción y los contaminantes.
Estos pasos requieren un control preciso para lograr tolerancias estrictas, a menudo dentro de micras, algo fundamental para los tubos capilares.
La elección del material adecuado depende del entorno de aplicación y de las características del fluido. Los materiales comunes incluyen:
Acero inoxidable: Ofrece excelente resistencia a la corrosión, resistencia y durabilidad. Ideal para entornos químicos hostiles y sistemas de alta presión.
Cobre: Conocido por su alta conductividad térmica y facilidad de fabricación. Ampliamente utilizado en sistemas de refrigeración y HVAC.
Latón: Combina resistencia a la corrosión y maquinabilidad, adecuado para aplicaciones de presión y temperatura moderadas.
Aleaciones especiales: las aleaciones a base de níquel u otros metales especiales se utilizan para condiciones extremas que requieren mayor resistencia o resistencia a la corrosión.
La pureza y consistencia del material de los proveedores también impactan el rendimiento y la longevidad del tubo.
La precisión de fabricación influye directamente en qué tan bien un tubo capilar controla el flujo de fluido. Incluso ligeras variaciones en el diámetro interior o la rugosidad de la superficie pueden provocar cambios significativos en la caída de presión y el caudal. Las dimensiones precisas garantizan un comportamiento repetible y predecible, lo cual es crucial en aplicaciones sensibles como la dosificación médica o la cromatografía. Los tubos mal fabricados pueden introducir turbulencias, fugas o flujo inconsistente, lo que provoca ineficiencias o fallas en el sistema. Por lo tanto, invertir en procesos de fabricación de alta precisión y garantía de calidad es esencial para optimizar el rendimiento del tubo capilar.
El montaje correcto de los tubos capilares es fundamental para garantizar lecturas precisas de presión y temperatura. El tubo debe instalarse sin dobleces, torceduras o torceduras pronunciadas que puedan restringir el flujo de fluido o provocar caídas de presión. Evite enrollar o enrollar excesivamente el tubo, ya que esto puede atrapar aire o causar estancamiento de líquido.
Colocar el tubo de manera que quede nivelado con o debajo del instrumento conectado ayuda a evitar errores causados por diferencias en la altura de la columna de fluido. En los instrumentos de presión diferencial, longitudes iguales de tubos capilares en los lados de alta y baja presión garantizan lecturas equilibradas.
Los soportes o abrazaderas de montaje deben asegurar el tubo con firmeza pero con suavidad para evitar vibraciones o movimientos que puedan dañarlo o afectar las mediciones. Un alejamiento adecuado de fuentes de calor o superficies frías evita influencias térmicas no deseadas.
Los cambios de temperatura afectan el líquido de llenado dentro del tubo capilar, provocando expansión o contracción. Este cambio de volumen puede provocar errores en la lectura de la presión o retrasos en las respuestas. Para minimizar esto:
Mantenga el tubo alejado de superficies frías o calientes.
Utilice aislamiento o fundas protectoras para protegerse de los cambios de temperatura ambiente.
Evite colocar el tubo bajo la luz solar directa o cerca de maquinaria que genere calor.
Seleccione fluidos de relleno con coeficientes de expansión térmica bajos cuando sea posible.
En procesos de alta temperatura, los tubos más largos pueden ayudar a disipar el calor antes de llegar al instrumento.
La temperatura del proceso también afecta el tubo y el fluido de llenado. El tubo capilar actúa como una barrera de enfriamiento, aislando el instrumento de temperaturas extremas. Sin embargo, los cambios rápidos de temperatura del proceso aún pueden causar errores transitorios. La selección e instalación adecuadas del material ayudan a mitigar estos riesgos.
La inspección y el mantenimiento periódicos prolongan la vida útil y la precisión de los tubos capilares:
Verifique si hay daños físicos como abolladuras, corrosión o grietas.
Asegúrese de que los soportes de montaje permanezcan seguros.
Verifique que no se hayan desarrollado torceduras ni dobleces con el tiempo.
Limpie el tubo externamente para evitar la acumulación de suciedad que podría afectar la transferencia de calor.
Reemplace los tubos que muestren signos de desgaste o daño rápidamente.
Recalibre periódicamente los instrumentos conectados mediante tubos capilares para tener en cuenta cualquier desviación.
Evite el uso de fuerza excesiva al manipular los tubos durante el mantenimiento. El manejo cuidadoso preserva la integridad del tubo y evita fugas o restricciones de flujo.
Los tubos capilares permiten ubicar instrumentos de presión o temperatura de forma remota desde la conexión del proceso. Esta configuración ofrece varias ventajas:
Seguridad: Los instrumentos se pueden colocar en áreas accesibles y seguras, alejadas de zonas peligrosas o de alta temperatura, protegiendo al personal.
Comodidad: acceso más fácil para monitoreo, calibración y mantenimiento sin alterar el proceso.
Exposición reducida al calor: el tubo actúa como una barrera térmica, protegiendo los instrumentos sensibles de temperaturas extremas del proceso.
Flexibilidad: los instrumentos se pueden instalar en ubicaciones óptimas independientemente de las limitaciones del proceso.
El uso de tubos capilares para mediciones remotas mejora la confiabilidad del sistema y la seguridad operativa, especialmente en entornos industriales con condiciones adversas.
Consejo: Dirija siempre los tubos capilares con cuidado, evite curvas pronunciadas y protéjalos de temperaturas extremas para garantizar lecturas precisas y una larga vida útil.
Los tubos capilares utilizan la tensión superficial y la caída de presión para controlar el flujo de fluido con precisión. Desempeñan funciones vitales en refrigeración, dispositivos médicos y sistemas industriales. Los avances en la tecnología de tubos sin costura mejoran la durabilidad y la precisión para aplicaciones exigentes. Elegir el fabricante adecuado garantiza calidad y soluciones personalizadas. HUASHANG STEEL ofrece tubos capilares de alta precisión que mejoran el rendimiento y la confiabilidad en todas las industrias. Sus productos combinan resistencia, precisión y rentabilidad, lo que los convierte en un socio confiable para las necesidades de control de fluidos.Preguntas frecuentes
R: Un tubo capilar es un tubo estrecho que utiliza la acción capilar (tensión superficial, adhesión y cohesión) para mover líquidos con precisión. También depende de la caída de presión causada por su pequeño diámetro para regular el flujo de fluido sin bombas.

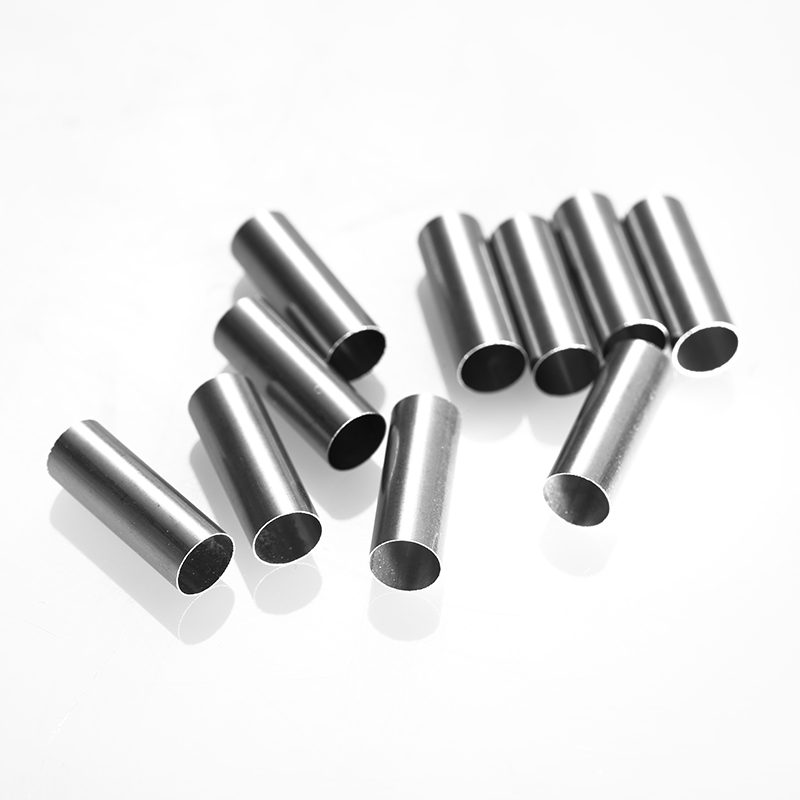

R: Los tubos capilares sin costura de precisión garantizan un diámetro interior constante y superficies lisas, lo que proporciona un control de flujo preciso y durabilidad. Los fabricantes de confianza garantizan calidad y personalización para necesidades industriales específicas.
R: Los tubos de pared ultrafina maximizan el caudal con un espesor mínimo, ideales para instrumentos de precisión, mientras que los tubos de pared ultragruesa ofrecen mayor resistencia para aplicaciones de alta presión.
R: Los tubos capilares se utilizan en refrigeración, dispositivos médicos, cromatografía, sistemas de combustible para automóviles y maquinaria hidráulica para una regulación precisa de fluidos y un rendimiento confiable.
R: Los tubos capilares son más rentables debido a su diseño simple sin piezas móviles, lo que reduce los gastos de fabricación, instalación y mantenimiento.
R: Verifique que el tubo no esté torcido, que no tenga un diámetro o longitud inadecuados, ni efectos de la temperatura, y asegúrese de que el tubo sea de un fabricante de tubos capilares acreditado para evitar defectos de fabricación.
